Bộ cộng tín hiệu – Hộp nối tín hiệu 4, 6, 8 loadcell

Còn hàng

Model: JXHG
Tín hiệu truyền thông: Analog, Digital
Phân loại: 4 loadcell, 6 loadcell, 8 loadcell:
Chất liệu: inox
Ứng dụng: Cân điện tử nhiều loadcell
Thương hiệu: Keli
Xuất xứ: Trung Quốc
Bảo hành:  12 tháng


Bộ cộng tín hiệu (Hộp nối tín hiệu loadcell) có chức năng tổng hợp tín hiệu từ 4-6-8 loadcell thành 1 tín hiệu duy nhất về đầu cân hiển thị. Sản phẩm được Tân Phát nhập khẩu và cung cấp chính hãng ra thị trường.

Bộ cộng tín hiệu là gì?

Bộ cộng tín hiệu hay hộp nối tín hiệu loadcell, juction box,… là thiết bị có chức năng kết nối nhiều cảm biến lực loadcell thành 1 tín hiệu duy nhất truyền đến đầu cân. Đặc biệt, sản phẩm thường được sử dụng trong các loại cân điện tử nhiều loadcell như:

  • Cân bàn 4 loadcell phải sử dụng hộp nối JXHG 4 cổng
  • Cân ô tô 6 loadcell thì phải dùng hộp nối JXHG 6 cổng, 8 loadcell sử dụng JXHG 8 cổng,…

Hộp nối tín hiệu loadcell nhập khẩu chính hãng Keli

Hộp nối tín hiệu loadcell nhập khẩu chính hãng Keli

Nguyên lý hoạt động của hộp nối tín hiệu loadcell cụ thể như sau:

  • Nhận tín hiệu từ các loadcell truyền về thông qua các cổng vào
  • Sau đó, tổng hợp, phân tích các tín hiệu lực đó thành 1 tín hiệu duy nhất và thông qua cổng ra truyền đến đầu cân.

Thông số kỹ thuật bộ cộng tín hiệu

Model

JXHG

Thương hiệu

Keli

Xuất xứ

Trung Quốc

Nhà cung cấp

Tân Phát

Số cổng

- Cổng vào: 4, 6, 8 cổng

- Cổng ra: 1 cổng

Điện áp

5~15V DC

Kích thước

(200 x 160 x 45)mm

Chất liệu vỏ

Inox 304 chống ăn mòn cao

Bảo hành

12 tháng

Ứng dụng

Cân sàn điện tử, cân ô tô,…

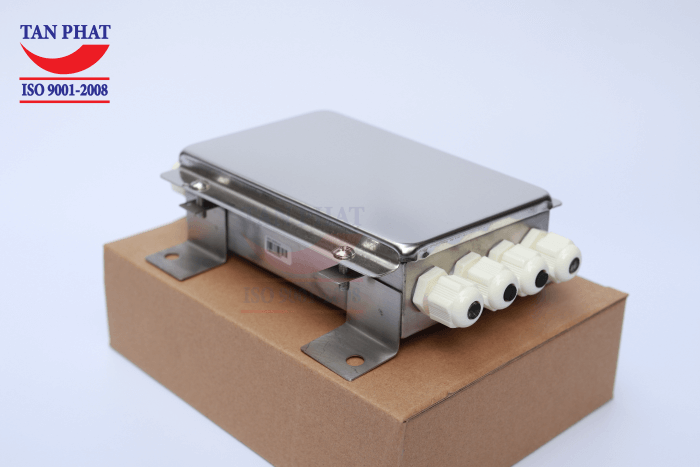

Hình ảnh thực tế và tính năng nổi bật của bộ cộng tín hiệu loadcell

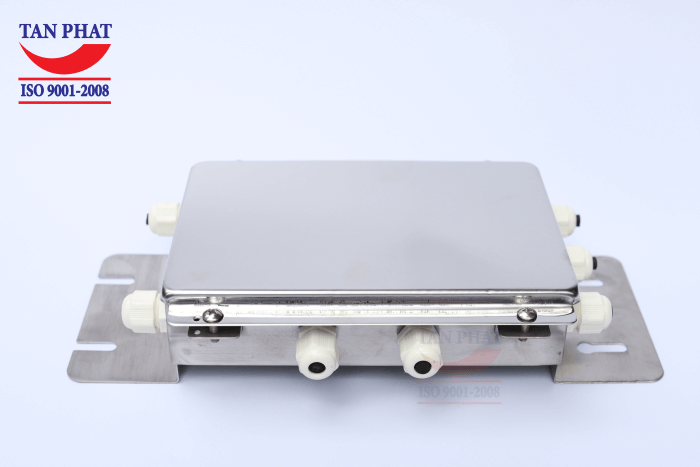

Hộp nối tín hiệu JXHG sở hữu vỏ inox chống oxi hóa, chống nước, dễ dàng lau chùi, vệ sinh bề mặt.

Hộp nối tín hiệu JXHG sở hữu vỏ inox chống oxi hóa, chống nước, dễ dàng lau chùi, vệ sinh bề mặt.

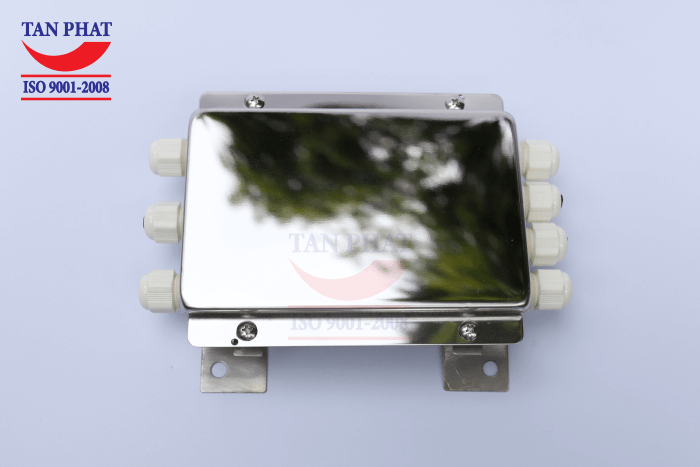

Bộ cộng được niêm phong kín, có khả năng chống bụi, hoạt động ổn định trong môi trường  công nghiệp khắc nghiệt

Bộ cộng được niêm phong kín, có khả năng chống bụi, hoạt động ổn định trong môi trường  công nghiệp khắc nghiệt

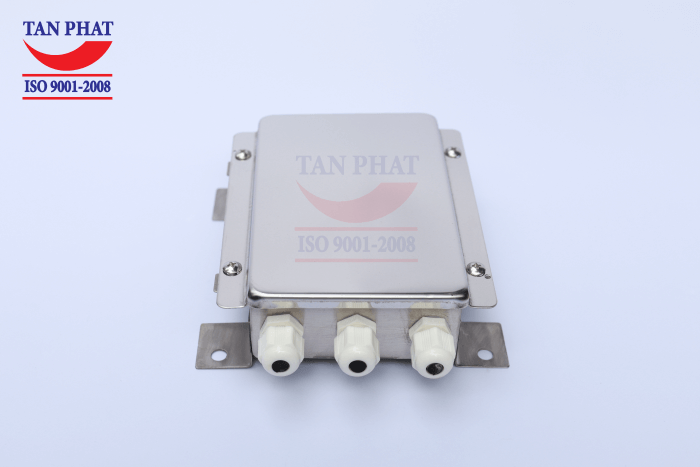

Hôp nối tín hiệu 4 loadcell, 6 loadcell, 8 loadcell cùng các loại Analog, Digital mang tới lựa chọn đa dạng cho khách hàng.

Hôp nối tín hiệu 4 loadcell, 6 loadcell, 8 loadcell cùng các loại Analog, Digital mang tới lựa chọn đa dạng cho khách hàng.

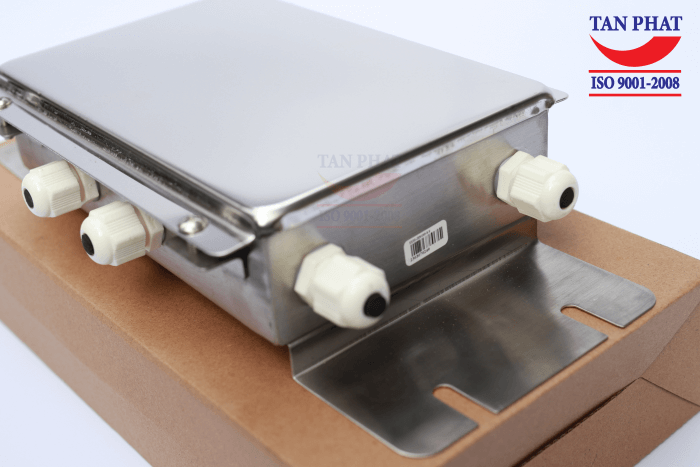

Thiết bị có chức năng kết nối tín hiệu từ nhiều loadcell thành 1 tín hiệu duy nhất truyền đến đầu cân hiển thị.

Thiết bị có chức năng kết nối tín hiệu từ nhiều loadcell thành 1 tín hiệu duy nhất truyền đến đầu cân hiển thị.

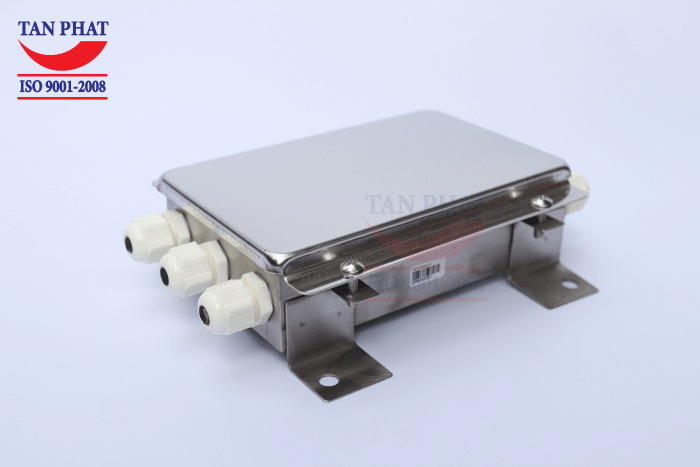

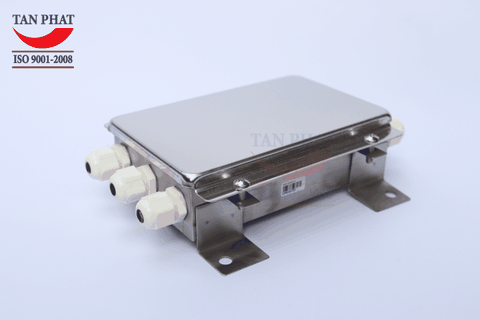

Sản phẩm được sử dụng chủ yếu trong các loại cân sàn, cân ô tô điện tử,…

Sản phẩm được sử dụng chủ yếu trong các loại cân sàn, cân ô tô điện tử,…

Cách đấu nối bộ cộng tín hiệu loadcell

Dây tín hiệu loadcell thường có 5 lõi với 5 màu riêng biệt: Đỏ, đen, xanh, trắng, tím.

Khi kết nối loadcell với bộ cộng, dây tín hiệu được đấu nối tương ứng như sau:

  • Dây đỏ Dương nguồn (EX+)
  • Dây đen – Âm nguồn (EX)
  • Dây tím – Chống nhiễu (SHI)
  • Dây xanh – Dương tín hiệu (Sig+)
  • Dây trắng – Âm tín hiệu (Sig)

Sản phẩm được Tân Phát nhập khẩu và cung cấp ra thị trường Việt Nam với chế độ bảo hành 12 tháng. Do đó, chúng tôi cam kết chất lượng và đảm bảo giá thành tốt nhất cho khách mua hàng.

Để nhận tư vấn báo giá và đặt mua sản phẩm, quý khách hàng vui lòng liên hệ:
