Đầu cân XK3101(N) KM05 Keli

Đầu cân XK3101N - KM05 là sản phẩm đầu cân hiển thị của Keli, được sử dụng phổ biến trong hệ thống cân băng định lượng, cân đóng bao, cân phễu...hay một số loại cân công nghiệp khác. Sản phẩm được Tân Phát nhập khẩu chính hãng.

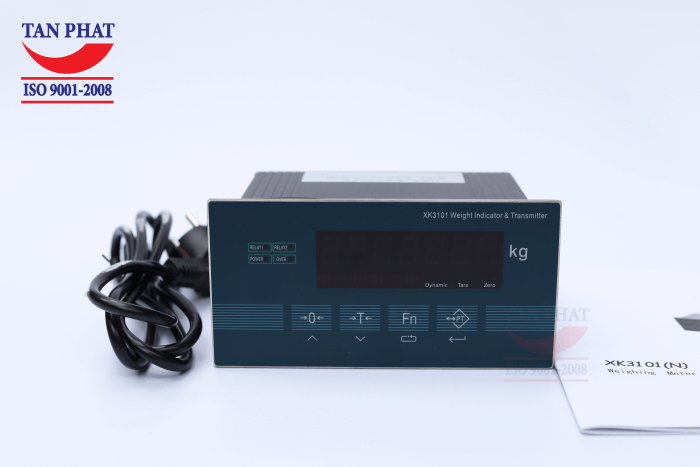

Hình ảnh thực tế: Đầu cân Keli model XK3101N (KM05)

Thông số kỹ thuật đầu cân XK3101N Keli

Đặc điểm, tính năng nổi bật của đầu cân XK3101N (KM05) Keli

• Nhờ các ngõ RS232/485, đầu ra tương tự và chuyển tiếp, XK3101Nđược sử dụng chủ yếu để kiểm soát công nghiệp
• Tín hiệu đầu vào của các loadcell sẽ được đầu cân XK3101 xử lý thông qua bộ chuyển đôi A/D 24 bíts, độ chính xác cao
• Tín hiệu tương tự (analog) tại ngõ ra sử dụng bộ chuyển đổi D/A 16 bits.

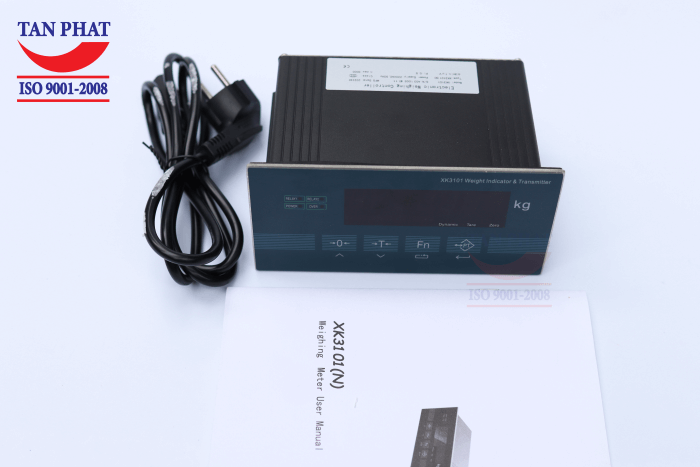

Đầu cân XK3101N nhập khẩu chính hãng Keli

• Tốc độ cập nhật dữ liệu tùy chọn: 6.25 lần/giây, 12.5 lần/giây, 25 lần/giây, 50 lần/giây.
• Chế độ đầu vào rơ le điểm - điểm với tiếp điểm chết.
• Cổng bảng điểm độc lập (chế độ vòng lặp hiện đại).

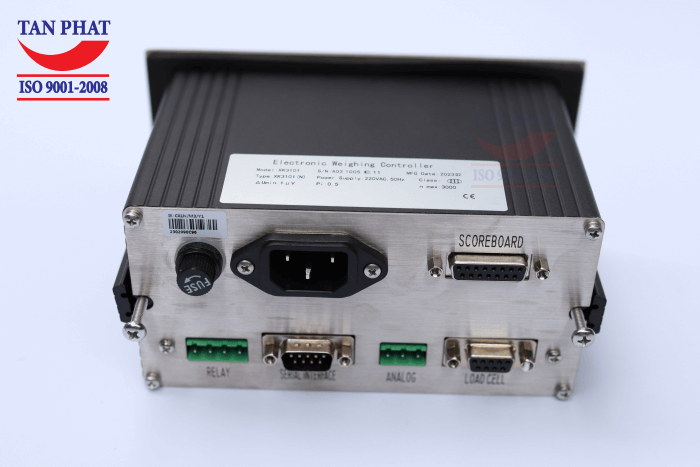

Các cổng kết nối đầu cân

• Vỏ đầu cân XK3101N sử dụng chất liệu nhôm với khả năng lọc nhiễu từ tốt, thiết kế nhỏ gọn dễ dàng lắp đặt vào bảng điều kiển, tủ điều khiển.

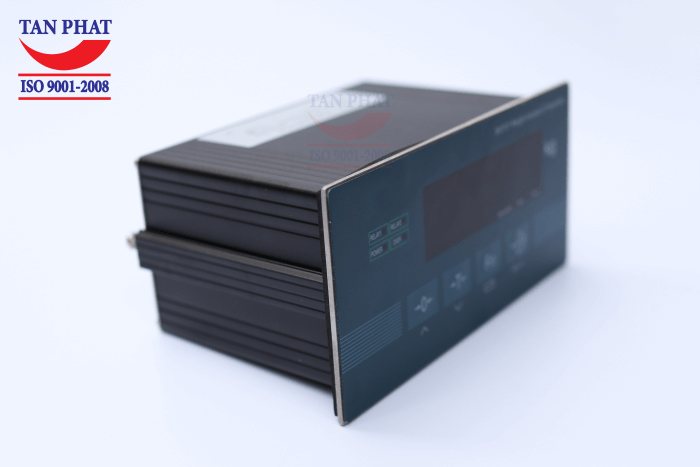

Thiết kế vỏ nhôm cao cấp

Cách sử dụng và hiệu chỉnh (Calip) đầu cân XK3101N - KM05

Cách calip đầu cân xk3101N

• Bước 1: Cắm rắc calip vào sau đầu cân (chân serial communitation)

• Bước 2: Nhấn đồng thời phím 0 và phím Fn đầu cân sẽ hiện F1
• Bước 3: Ấn phím Pt đầu cân hiện Cal 0
• Bước 4: Ấn phím Pt đầu cân cân hiện d1 (dùng phím Fn để thay đổi giá trị bước nhảy)
• Bước 5: Ấn phím Pt đầu cân hiện C300 (khối lượng cân lớn nhất dùng phím Fn và phím 0 để thay đổi giá trị)
• Bước 6: Ấn phím Pt đầu cân hiện noload( chế độ không tải đảm bảo cân tĩnh và trên cân không có vật gì)
• Bước 7: Ấn Pt đầu cân sẽ hiện thị _ _ _ _ _ đợi một chút đầu cân sẽ hiển thị Add ld1
• Bước 8: Đặt tải calip lên sau đó ấn Pt đầu cân sẽ hiển thị __ _ __ đợi chút đầu cân sẽ hiển thị ra một số ví dụ như 300 sau đó dùng phím Fn và phím 0 sửa số đó thành khối lượng tải calip
• Bước 9: Đợi ổn định ấn phím Pt đầu cân hiển thị add ld2
• Bước 10: Nhấn phím 0 để kết thúc quá trình calip cân

Hướng dẫn sử dụng đầu ra rơ le (relay)

Bước 1: Ấn đồng thời 2 phím Fn và 0 để vào F1. Sau đó, dùng phím Fn thay đổi F1 thành F5 sau đó ấn phím Pt

Đầu cân hiển thị F5.1 ( F5.1 =0 thì rơ le không sử dụng)

• F5.1 =1 thì

F5.1=1. Upper and lower limit mode:

1＃relay:  weight≤out 1 value, close

weight＞out 1 value, cut

2＃relay:  weight＜out 2 value, cut

weight≥out 2 value, close

(rơ le 1 sẽ đóng khi khối lượng ≤ giá trị đặt 1

Rơ le 1 sẽ mở khi khối lượng ＞ giá trị đặt 1

Rơ le 2 sẽ mở khi khối lượng ＜ giá trị đặt 2

Rơ le 2 đóng khi khối lượng  ≥ giá trị đặt 2)

• F5.1 =2 thì

F5.1= 2. Fixed value mode:
1＃relay:  weight≤out 1 value, cut
weight＞out 1 value, close
2＃relay:  weight＜out 2 value, cut
weight≥out 2 value, close
role 1 sẽ mở khi khối lượng ≤ giá trị đặt 1
role 1 sẽ đóng khi khối lượng ＞giá trị đặt 1
role 2 mở khi khối lượng ＜ giá trị đặt 2
role2 đóng khi khối lượng ≥ giá trị đặt 2
(Sau khi chọn được giá trị của F1.1 thì ấn Pt để tới bước giá trị đặt 1 và giá trị đặt 2)
Sau đó ấn phim Pt cho tới khi ra tới màn hình khối lượng ngoài cùng
