Cân băng định lượng 1~8 thành phần

Cân băng định lượng 01 ~ 08 thành phần CBDL8

Hệ thống cân băng định lượng CBDL8 được nghiên cứu và phát triển bởi đội ngũ kỹ sư điện, điện tử công nghiệp đã được thực nghiệm tại nhiều nhà máy công nghiệp, minh chứng hệ thống hoạt động ổn định, độ tin cậy cao, tuổi thọ thiết bị lớn, thao tác vận hành, sửa chữa dễ dàng. Độ chính xác cân ổn định lên tới 99%. Tạo điều kiện thuận lợi cho việc tính toán phối liệu, giảm sức lao động và nâng cao hiệu quả sản xuất. Nhân viên vận hành có thể chưa phải học qua về điện, điện tử.

Hệ thống cân băng định lượng được sử dụng nhiều trong các nhà máy sản xuất xi măng, sản xuất clinke, nghiền phụ gia, nghiền xi, khai thác quặng, chế biến quặng,...

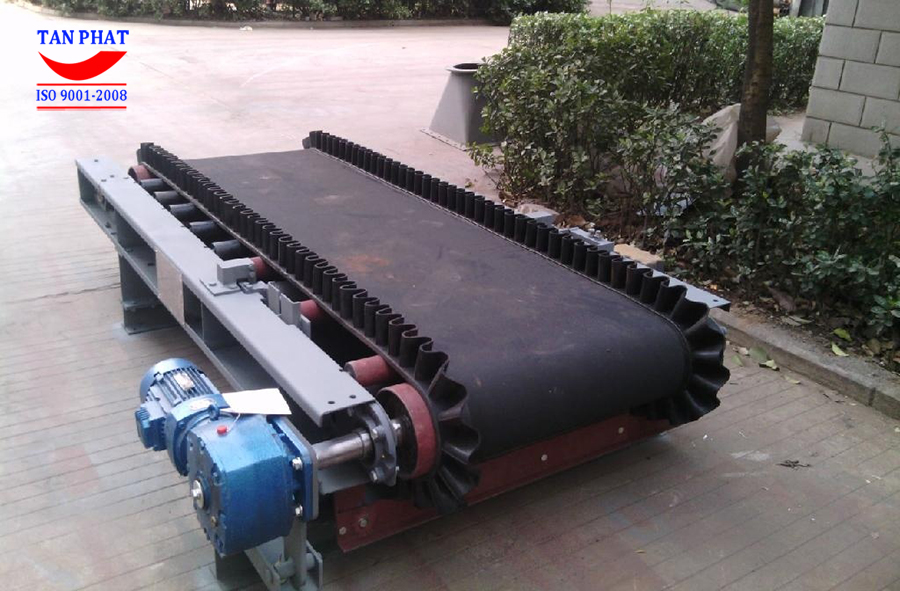

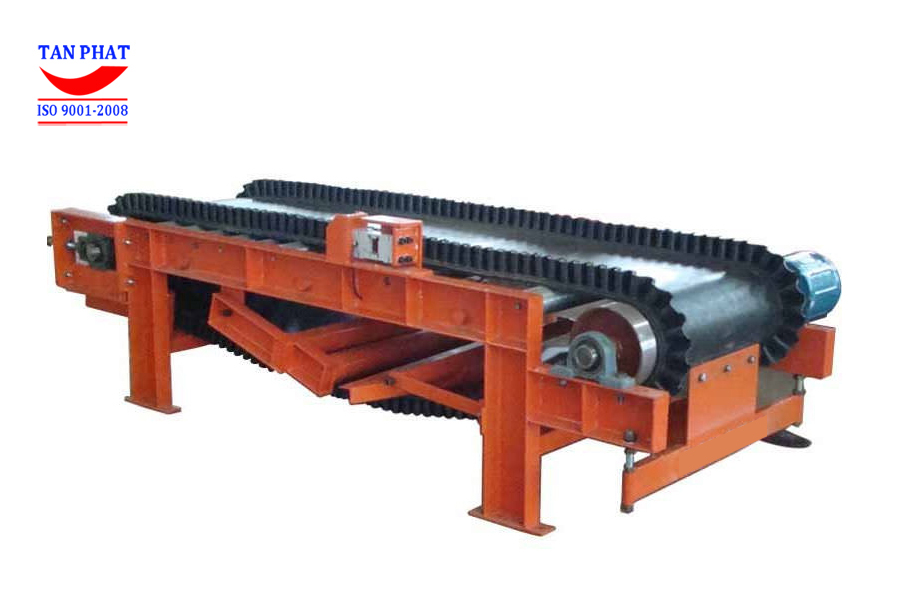

Một thành phần băng tải trong hệ băng tải định lượng loại băng tải viền. Loại băng tải định lượng này được ứng dụng rất phổ biến hiện nay trong các nhà máy sản xuất xi măng. Các hệ thống nhà máy có có chế, nguyên liệu tương tự.

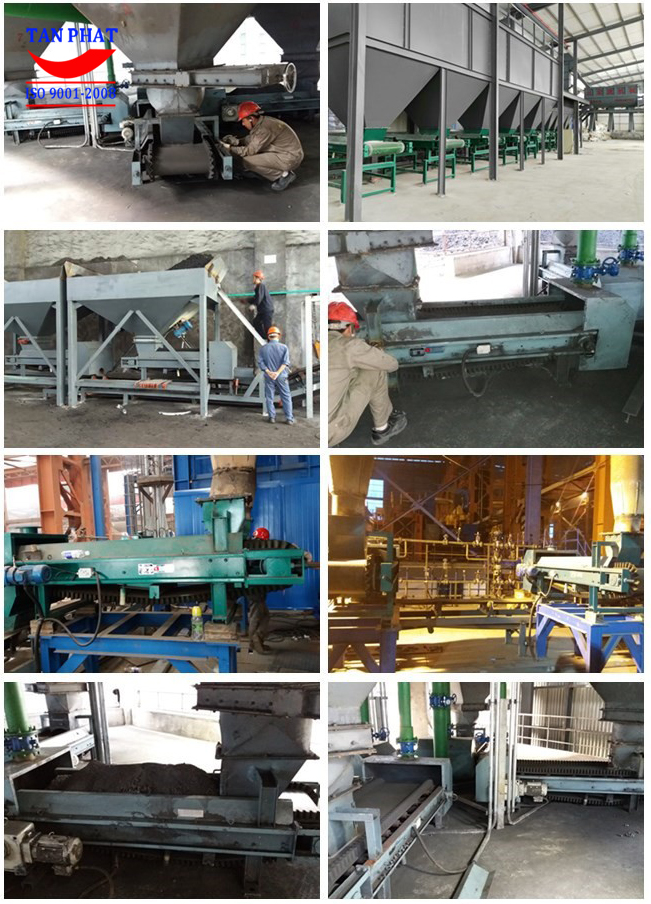

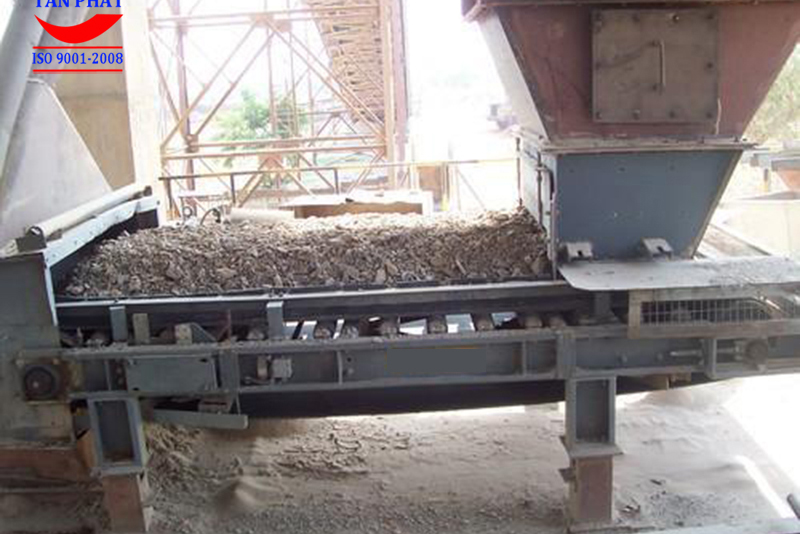

Một hình ảnh thực tế quá trình làm việc cân băng tải định lượng. Với những hệ dây chuyền sản xuất khác nhau sẽ có số lượng thành phần băng định lượng khác nhau. Với mỗi thành phần băng tải sẽ có hệ điều khiển, kiểm soát riêng biệt

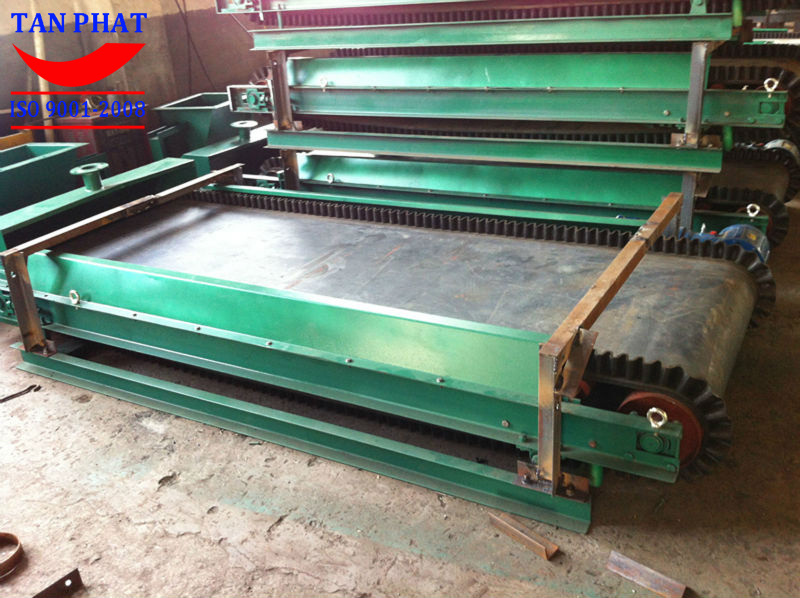

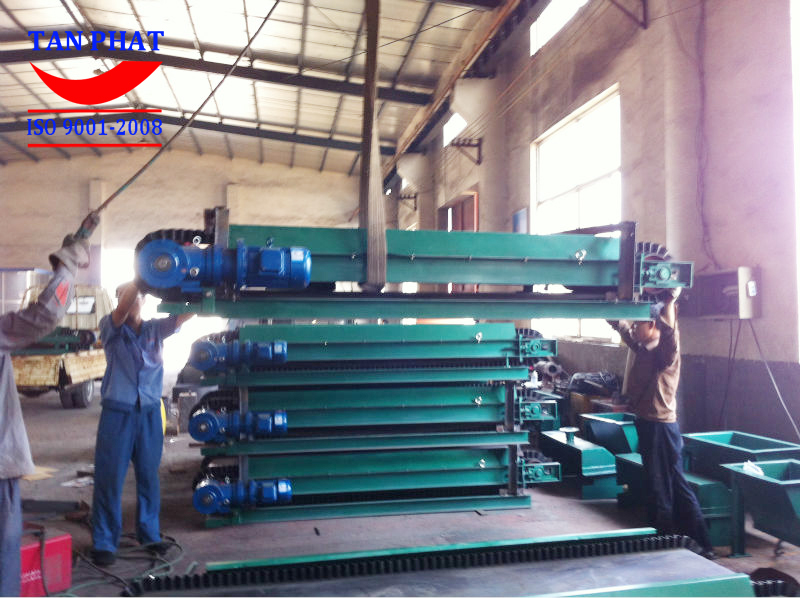

Toàn bộ băng tải, hệ thống điều khiển đều được sản xuất theo quy trình công nghệ sản xuất công nghệ cân định lượng mới nhất hiện nay. Các dây chuyền này đều được sản xuất trực tiếp tại nhà máy công ty Tân Phát.

Các dây chuyền khác nhau sẽ được thiết kế sản xuất khác nhau theo đơn đặt hàng của khách hàng. Chúng tôi đảm bảo cung cấp những sản phẩm phù hợp với nhu cầu của từng đơn vị, chánh gây ra lãng phí về chi phí sản xuất.

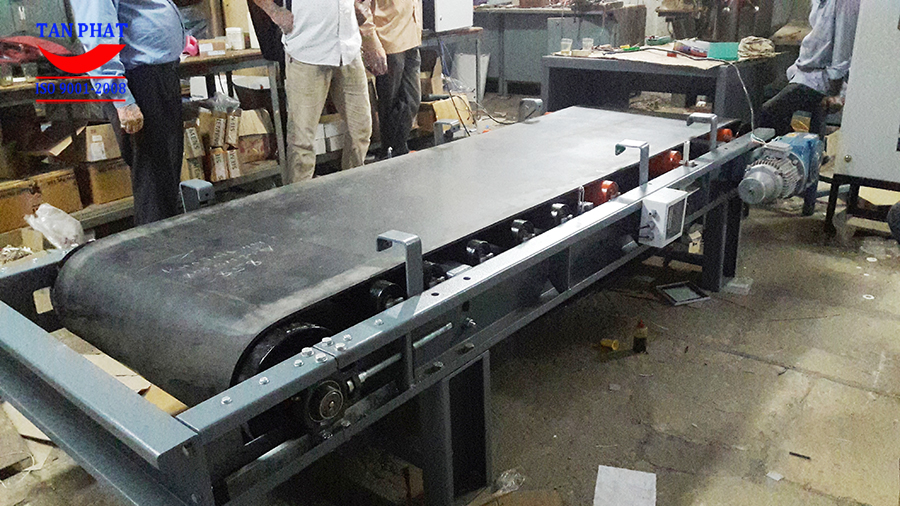

Ngoài các hệ thống định lượng băng tải gân thì có có các dòng cân băng tải phẳng. Các loại này được thiết kế phễu cấp liệu hoặc viền chắn nguyên liệu riêng biệt hoặc là không cần đến viền chắn do loại nguyên liệu ở đây là phù hợp.

Nhờ những công nghệ, ứng dụng sản xuất mới nhất hiện nay mà tất cả những hệ dây chuyền sản xuất cân băng được cải tiến, các mẫu mã, chất lượng cân băng cũng từ đó tăng lên cả về độ chính xác, và độ chắc chắn.

Cấu hình cân băng định lượng CBDL8

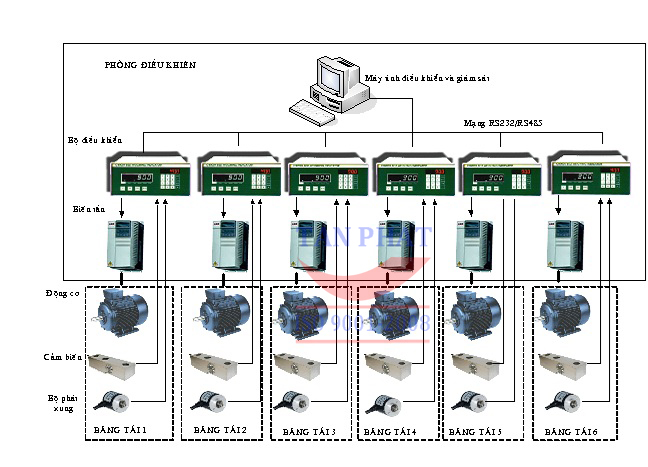

- Hệ thống cân băng định lượng gồm có 1 hoặc nhiều thành phần cân. Mỗi thành phần cân sẽ có đầy đủ cấu tạo thiết bị lắp đặt trên đó. Các thành phần băng tải và thiết bị định lượng này có thể là hoạt động độc lập hoặc xác địnhphụ thuộc vào mỗi thành phần khác biệt. Bạn có thể xem chi tiết sơ đồ thiết bị lắp đặt cho cân băng dưới đây.

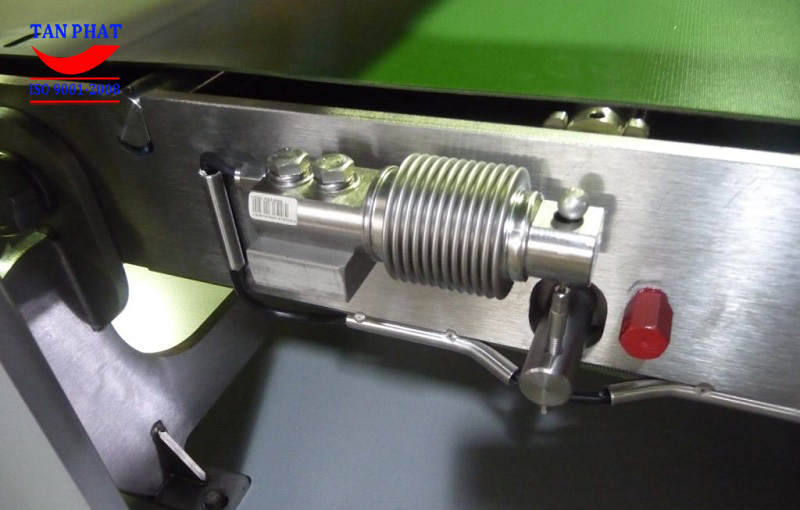

1. Cảm biến lực - Loadcell cân băng định lượng

- Mỗi thành phần cân được thu thập dữ liệu qua 1 hoặc nhiều loadcell kết hợp với cảm biến tốc độ phản hồi tín hiệu về đầu cân, quá trình hiệu chỉnh đầu cân cho giá trị phản hồi trung thực nhất đạt đến 99%.

- Các thành phần tín hiệu điều khiển và thiết bị điều khiển là các thiết bị cứng được sản xuất theo dây chuyền công nghiệp tân tiến nhất trên thế giới như Omron, Siemens, Delta, ABB,...

- Hệ thống được thiết kế bao gồm cả phần cơ khí băng cân, tủ điều khiển và máy tính máy in theo yêu cầu của quý khách hàng.
Thiết bị chính dùng trong cân băng định lượng CBDL8

- Loadcell cân băng định lượng được sử dụng của hãng CAS hoặc Keli dạng uốn với độ nhạy 2mV/V với tiêu chuẩn OIML chống ẩm, chống bụi tốt. loadcell có các loại tải trọng 50kg,100kg,150kg,... đảm bảo cho các nhu cầu công suất và tải trọng khác nhau cho từng băng cân.

Tùy vào công suất , nhu cầu làm việc khác nhau của mỗi thành phần băng tải định lượng mà ở đó chúng tôi sẽ cung cấp tới khách hàng những hệ thiết bị cảm biến tiêu chuẩn đo lường khác nhau phù hợp nhất. Ở đâu có thể là loại cảm biến dạng xoắn, hay dạng thanh đơn phù hợp bất kỳ.

2. Bộ tín hiệu xung - Encoder đo tốc độ băng tải

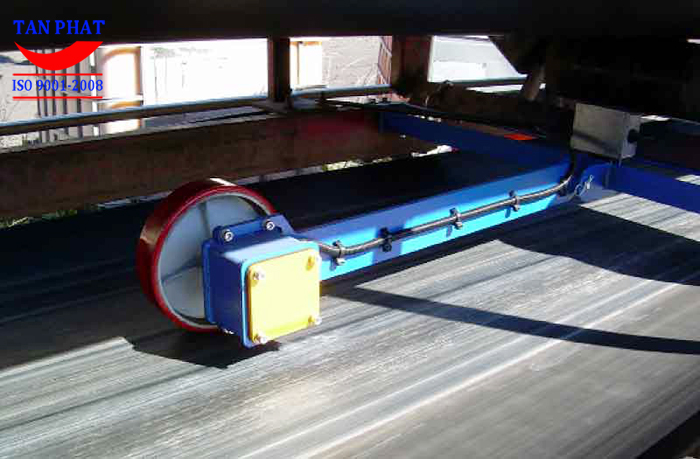

- Encoder cảm biến đo tốc độ là cảm biến chuyển giá trị tốc độ đo được tại những vị trí băng cân, ru lô bị động, động cơ thành tín hiệu xung gửi về thiết bị đầu cân, cho giá trị trung thực nhất về sự vận chuyển của băng tải.

Encoder dùng nguồn 12 đến 24VDC, phản hồi 3 pha xung khác nhau cho độ ổn định tín hiệu rất tốt. Với thiết bị này chúng tôi sẽ xác định được công thức thời gian, tốc độ vận chuyển, từ đó đưa ra được bài toán định lượng.

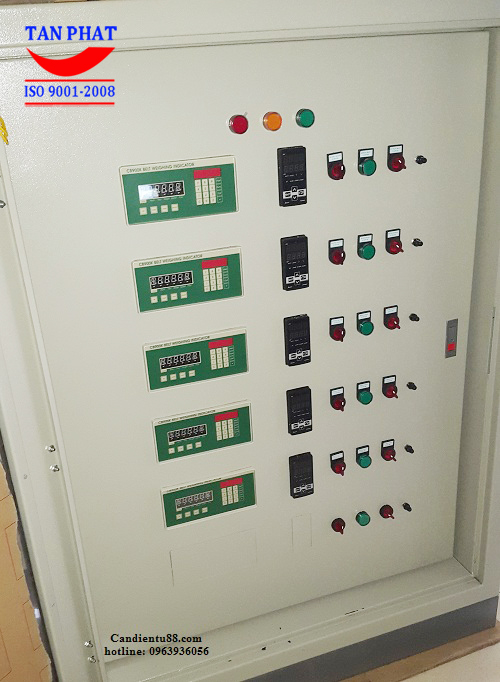

3. Đầu cân - Bộ điều khiển chỉ thị cân băng tải

- Đầu cân được tích hợp đầu vào tốc độ và trọng lượng phù hợp nhất cho việc tính toán, sử dụng trong hệ thống cân băng định lượng. Việc tính toán các giá trị tương quan về trọng lượng, lưu lượng, tổng tích lũy đã được tích hợp sẵn trong các hàm toán học phức tạp bởi các kỹ sư tầm cỡ thế giới. Các hàm toán học này không thể thay đổi theo thời gian và các tín hiệu đầu vào chỉ là các biến cho kết quả đầu ra trung thực nhất.

Đầu cân băng định lượng được tích hợp thêm bàn phím số và các phím chức năng nên việc hiệu chỉnh, cài đặt rất dễ dàng. Trong quá trình vận hành, người dùng có thể xem được đầy đủ các thông tin tức thời về tốc độ, trọng lượng trên băng, lưu lượng qua băng và tổng trọng lượng tích lũy cộng dồn đã đi qua băng tải. Tín hiệu lưu lượng thực tế được đầu cân gửi ra để so sánh với giá trị đặt và thay đổi tốc độ băng tải cân theo luật điều khiển PID, cho độ chính xác cao nhất và thời gian đáp ứng nhanh nhất.

Đầu cân BST 100, đây hiện là loại đầu cân ứng dụng mới nhất cho các hệ thống cân định lượng hiên nay. Cân có nhiều chức năng, tính năng phù hợp với hệ điều khiển phức tạp, độ chính xác của nó là tuyệt đối trong điều kiện chuẩn.

4. Biến tần

- Biến tần là thành phần không thể thiếu của một hệ thống cân băng định lượng. Biến tần là thiết bị làm thay đổi trực tiếp tốc độ của động cơ kéo băng tải cân. Dải hoạt động của biến tần ổn định là dải tần 10Hz đến 45Hz. Nguồn vào biến tần 380 VAC/3P.

Công suất biến tần được tính theo công suất động cơ hay năng suất thiết kế của cân.

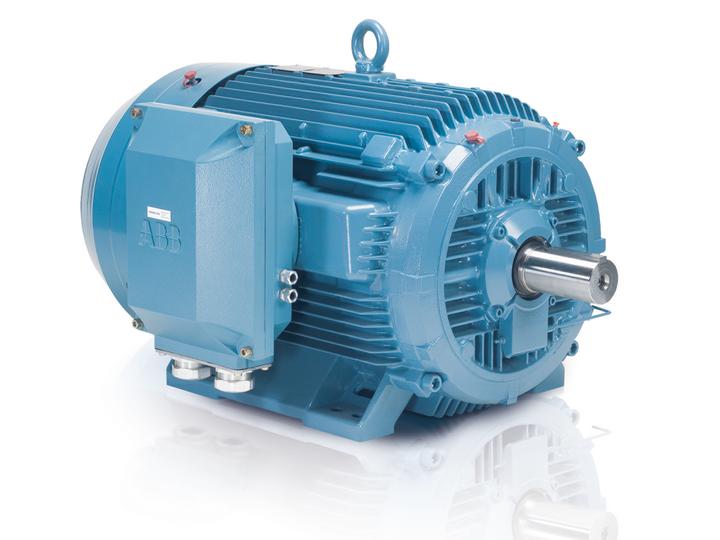

5, Motor - Động cơ kéo băng tải

- SỬ dụng ở đây là dòng Motor ba pha, đảm bảo được độ khỏe, đáp ứng công suất vận hành theo mong muốn.

6. Khung cơ khí.

- Số lượng khung, mức kích thước băng tải sẽ được thiết kế riêng biệt tùy vào nhu cầu khối lượng, công suất nhu cầu mong muốn đáp ứng.

- Khung được cấu thành từ thép I, U đúc hoặc loại thép khung phù hợp khác. Toàn bộ khung cân được thiết kế có thể đảm bảo được cường độ làm việc liên tục trong điều kiện môi trường, trong khối lượng lớn nguyên liệu.

Khung cơ khí được thiết kế, sản xuất kiểm định tiêu chuẩn theo tiêu chuẩn đáp ứng trước khi được đưa vào hoạt động.

Tính năng của cân băng định lượng CBDL8

- Tính năng chính của hệ thống cân băng định lượng là cấp phối liệu theo đúng tỷ lệ phần trăm từng thành phần, nhằm kiểm soát tốt nhất hỗn hợp vật liệu vào dây chuyền sản xuất.

- Lưu trữ dữ liệu theo thời gian vận hành, lập biểu đồ theo tình hình sản xuất của doanh nghiệp.

- Tạo, lập báo cao tự động đáp ứng nhu cầu chấm công, kiểm soát năng suất cân, tính toán lượng hàng tồn, lượng vật liệu tồn.

Sử dụng hệ thống cân băng định lượng CBDL8

- Cân băng định lượng được sử dụng với nhiều chế độ chạy khác nhau vào từng thời điểm: chế độ chạy tự động, chế độ chạy bán tự động, chế độ chạy tại chỗ.

- Thao tác trên hệ thống cân băng được hướng dẫn cụ thể trên từng vị trí bằng tiếng việt.

- Hệ thống được lắp đặt chuyên nghiệp với bản vẽ đi cùng hệ thống, và danh sách liệt kê các hiện tượng, sự cố có thể xảy ra để kịp thời khắc phục đưa vào sử dụng nhanh nhất, tốt nhất.

- Tài liệu hướng dẫn sử dụng, sửa chữa, bảo dưỡng hệ thống luôn được cung cấp miễn phí và lưu trữ miễn phí tại máy chủ của công ty cổ phần công nghệ tự động Tân Phát.
Ưu nhược điểm của cân băng định lượng CBDL8

- Hệ thống cân băng định lượng đáp ứng tốt nhất về nhu cầu cấp phối liệu của quý khách hàng.

- Dải công suất cho mỗi băng cân được giới hạn trong phạm vi hoạt động của biến tần(từ 10 đến 45Hz).

- Năng suất lao động được nâng cao.

- Phối liệu tức thời theo thời gian thực nên hiệu quả trộn liêu luôn đạt cao nhất.
