Cân ô tô 60 Tấn

Còn hàng

CÂN Ô TÔ ĐIỆN TỬ 60 TẤN TÂN PHÁT

Tải trọng tối đa 60 tấn
Kích thước 18x3m, 16x3m, 12x3m, 10x3m
Kiểu lắp đặt Kiểu nổi, kiểu chìm, nửa nổi nửa chìm
Chất liệu cấu tạo Thép U đúc, U dập, I đúc, Bê tông cốt thép
Tín hiệu điều khiển Digital, Analog
Bảo hành 18 - 24 tháng

Cân sử dụng tín hiệu truyền thông số (digital). Hệ cân điện tử có kích thước phù hợp với các dòng xe khác nhau, nhu cầu cân khác nhau.



Tân Phát giúp bạn lắp đặt trạm cân ô tô điện tử 60 tấn đơn giản hơn bao giờ hết

Sản xuất trực tiếp, lắp đặt, kiểm định trọn gói, toàn bộ quy trình theo chuẩn ISO

MỤC LỤC

 1. Thông số kỹ thuật trạm cân điện tử 60 tấn

 2. Thành phần cấu tạo và thông số kỹ thuật chi tiết của cân ô tô 60 tấn

 3. Kết cấu, chất liệu bàn cân

 4. Quy cách lắp đặt cầu cân

 5. Sơ đồ lắp đặt hoàn thiện trạm cân ô tô 60 tấn

 6. Hình ảnh thực tế trạm cân ô tô điện tử 60 tấn Tân Phát cung cấp

Tân Phát kính chào quý khách!

Quý khách hàng đang có nhu cầu lắp đặt hệ thống trạm cân ô tô điện tử loại 60 tấn?. Hãy liên hệ ngay với Tân Phát chúng tôi theo số Hotline 0963 966 866 để được hỗ trợ tư vấn tốt nhất.

Công ty Cổ phần Công nghệ Tự động Tân Phát được thành lập từ năm 2007 tới nay, với hàng nghìn dự án trạm cân ô tô điện tử khác nhau trên toàn quốc. Với kinh nghiệm triển khai lắp đặt cân ô tô hơn 15 năm qua, chúng tôi hiểu được chính xác nhu cầu của khách hàng đang cần gì ở mỗi trạm cân. Dưới đây chúng tôi xin giới thiệu chi tiết các thông số kỹ thuật cơ bản, hệ thống thiết bị cùng những hình ảnh thực tế các trạm cân đã và đang được triển khai lắp đặt bởi công ty Tân Phát.

Thông số kỹ thuật cơ bản trạm cân ô tô điện tử 60 tấn sử dụng thiết bị Mettler Toledo

Tên sản phẩm

Cân ô tô 60 tấn

Sản xuất

Tân Phát

Tải trọng tối đa (Vmax)

60 tấn (6000kg)

Tải trọng tối thiểu (Vmin)

90kg

Cấp chính xác (accuracy class)

C3

Kích thước bàn cân

10x3m, 12x3m, 16x3m, 18x3m

Chất liệu bàn cân

- Sắt

- Bê tông

Cảm biến

- Tín hiệu tương tự (Analog)

- Tín hiệu số (Digital)

Quá tải an toàn (safe load limit)

150%FS

Quá tải phá hủy (Breaking load)

200%FS

Cấu tạo và thông số kỹ thuật chi tiết cân ô tô 60 tấn

Bàn cân – cầu cân

- Chất liệu: Sắt/bê tông

- Kích thước: 16x3m, 18x3m, 21x3m

- Kết cấu dầm (6 dọc + 1 ngang) : U dập hoặc U, I, H đúc

- Độ dày mặt bàn cân: thép 10mm

Bàn cân ô tô điện tử 60 tấn

Loadcell Mettler Toledo

Loadcell – Cảm biến lực

- Tín hiệu truyền thông: Analog/Digital

- Kiểu: cầu bi/dạng trụ

- Model: 0782 Pro, PDX,... tư vấn lựa chọn phù hợp.

- Hãng sản xuất: Mettler Toledo

- Tải trọng: 30-40-50T/chiếc

- Tiêu chuẩn: OIML

- Cấp chính xác: C3

- Cấp bảo vệ: IP65

- Chất liệu: thép, hợp kim

Đầu cân

- Modell: IND231, IND236, IND570....

- Hãng sản xuất: Mettler Toledo

- Bước nhảy: 10kg

- Nguồn cấp điện: 220V

- Kiểm định chất lượng bởi cục đo lường

Đầu cân hiển thị Mettler Toledo

Hộp nối tín hiệu loadcell

Bộ cộng tín hiệu

- Model: JXHG

- Hãng sản xuất: KELI - Mettler Toledo - CAS- HBM ...

- Chức năng: phối hợp điện áp từ các cảm biến trọng lượng, đưa về đầu cân.

- Vỏ hợp kim, inox hoặc thép

Màn hiển thị phụ

- Model: DPM-5

- Bảng LED 6 số

- Chuẩn giao tiếp RS232C

- Tốc độ baud từ 1.200 đến 38.400

- Kích thước: 600mmx200mmx150mm

- Chữ số cao: 100mm

Màn hiển thị led ngoài trời - DPM5

Phần mềm cân ô tô điện tử

Phần mềm quản lý trạm cân

- Phông chữ Tiếng Việt

- Đa dạng các mẫu báo cáo, mẫu phiếu cân theo yêu cầu của khách hàng

- Chức năng in phiếu cân cho từng mã cân, cho phép ghi lại biển số xe, tên khách hàng, trọng lượng, thời gian cân

- Thống kê dữ liệu hàng hóa theo mã hàng

- Cho phép tìm kiếm nhanh biển số xe và số liệu liên quan

Máy tính, máy in

- Lưu trữ dữ liệu cân, do khách hàng mua hoặc cung cấp theo đơn đặt riêng của khách hàng



Kiểm định chất lượng

- Phương pháp quả chuẩn tĩnh

- Theo tiêu chuẩn đo lường chất lượng Việt Nam



Móng cân, nhà điều hành

- Khách hàng tự thi công để giảm chi phí

- Tân Phát cung cấp bản vẽ thiết kế



Các thiết bị hỗ trợ khác như: bộ lưu điện, chống sét, chuông báo,…lắp đặt riêng theo đơn đặt của khách hàng



Kết cấu chất liệu bàn cân

Cân ô tô điện tử 60 tấn được chia thành các loại cầu cân phổ biến, gồm: cầu cân được làm từ chất liệu thép U dập, cầu cân dùng thép U đúc, cầu cân dùng I đúc và cầu cân ô tô bê tông cốt thép. Phổ biến nhất trong tất cả các loại cầu cân hiện nay đó là cầu thép loại U và I. Với chi phí rẻ, vận chuyển, nâng cấp dễ dàng, đây là một trong những lựa chọn phổ biến được khách hàng sử dụng hiện nay.

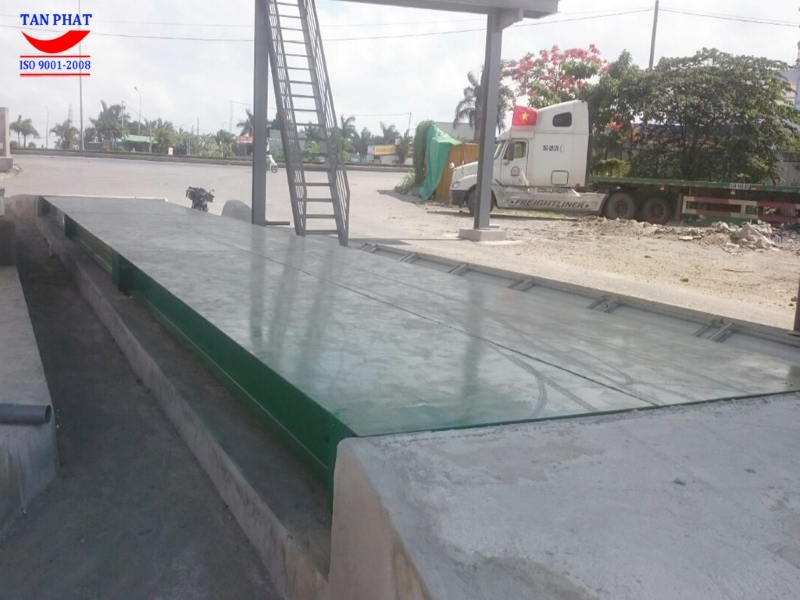

Hình ảnh cầu cân ô tô được kết cấu từ chất liệu sắt I đúc, I350 một loại chất liệu kết cấu tốt nhất, phù hợp nhất trong các loại cân ô tô xe tải hiện nay.

Hình ảnh cầu cân ô tô được kết cấu từ chất liệu sắt I đúc, I350 một loại chất liệu kết cấu tốt nhất, phù hợp nhất trong các loại cân ô tô xe tải hiện nay.

Để phù hợp với nhu cầu tại thị trường trong nước, bên cạnh 2 kích thước phổ biến trên thế giới là 12x3m và 18x3m thì các đơn vị sản xuất bàn cân ô tô tại Việt Nam đã sản xuất đa dạng các mức kích thước khác nhau hơn như: 14m, 16m, 21m chiều dài. Tùy vào nhu cầu cân xe của mỗi khách hàng mà Tân Phát sẽ tư vấn lựa chọn sản xuất sao cho phù hợp nhất.

Hình ảnh một cầu cân ô tô điện tử kết cấu thép U300 dập - Loại cầu cân được ứng dụng phổ thông nhất hiện nay.

Hình ảnh một cầu cân ô tô điện tử kết cấu thép U300 dập - Loại cầu cân được ứng dụng phổ thông nhất hiện nay.

Quy cách, kiểu dáng lắp đặt cầu cân

Về hình thức lắp đặt, cầu cân ô tô điện tử 60 tấn được chia thành 3 loại:
+ Lắp đặt theo kiểu nổi: Đây là loại cầu cân ô tô được đánh giá tốt nhất cho quá trình sử dụng lâu dài. Cân đảm bảo được độ ổn định và thuận tiện cho việc bảo dưỡng sau này. So với cân chìm và nửa nổi nửa chìm, cầu cân nổi đảm bảo cân không bị ngập nước, hạn chế tối đa những tác động từ độ ẩm và chuột bọ phá hoại.
+ Lắp đặt theo kiểu chìm: Cân chìm phù hợp với những doanh nghiệp có diện tích nhà xưởng hẹp, hoặc muốn đảm bảo tính thẩm mỹ, không gây ảnh hưởng đến mỹ quan nhà xưởng. Về lâu dài, cân cần bảo dưỡng và bảo vệ kỹ lưỡng trước các loại côn trùng như chuột bọ phá hoại thiết bị cân. Đồng thời, vị trí lắp đặt cân chìm phải đảm bảo thoát nước tốt, tránh ngập úng gây hỏng hóc thiết bị cân. Bên cạnh đó, do bàn cân lắp chìm, hệ thống thiết bị điện hoàn toàn chìm dưới mặt đất nên quá trình bảo dưỡng cân cũng có những khó khăn nhất định.
+ Lắp đặt kiểu nửa nổi nửa chìm: Loại cân nửa nổi nửa chìm khắc phục được phần nào những nhược điểm của hai dòng cân trên, nhưng không phải tuyệt đối.

Với bất cứ loại chất liệu nào thì việc lắp đặt nổi cũng là một trong những ưu điểm lớn cho quá trình sử dụng lâu dài. Cân đảm bảo không bị ngập nước, chuột bọ hay những vấn đề thiên nhiên khác.

Với bất cứ loại chất liệu nào thì việc lắp đặt nổi cũng là một trong những ưu điểm lớn cho quá trình sử dụng lâu dài. Cân đảm bảo không bị ngập nước, chuột bọ hay những vấn đề thiên nhiên khác.

Cầu cân ô tô lắp đặt kiểu nửa nổi nửa chìm được triển khai tại tỉnh Yên Bái

Cầu cân ô tô lắp đặt kiểu nửa nổi nửa chìm được triển khai tại tỉnh Yên Bái. Cầu cân khắc phục được nhược điểm về thẩm mỹ của cân nổi, khắc phục một phần khó khăn trong khâu bảo dưỡng của cân chìm.

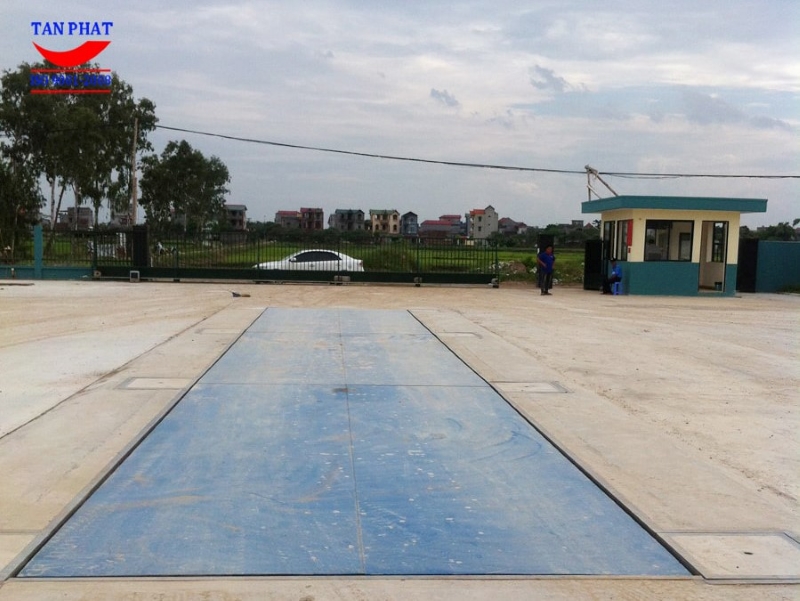

Một mẫu cân ô tô kiểu chìm được lắp đặt và bàn giao tại tỉnh Khánh Hòa

Một mẫu cân ô tô kiểu chìm được lắp đặt và bàn giao tại tỉnh Khánh Hòa. Cầu cân được thiết kế kiểu chìm phù hợp hơn so cân kiểu nổi cho không gian lắp đặt tại nhà máy.

Sơ đồ lắp đặt hoàn thiện trạm cân ô tô điện tử

Hệ thống thiết bị của một trạm cân ô tô hoàn chỉnh cơ bản

Hệ thống thiết bị của một trạm cân ô tô hoàn chỉnh cơ bản

Hình ảnh thực tế sản phẩm, trạm cân ô tô điện tử 60 tấn do công ty Tân Phát cung cấp

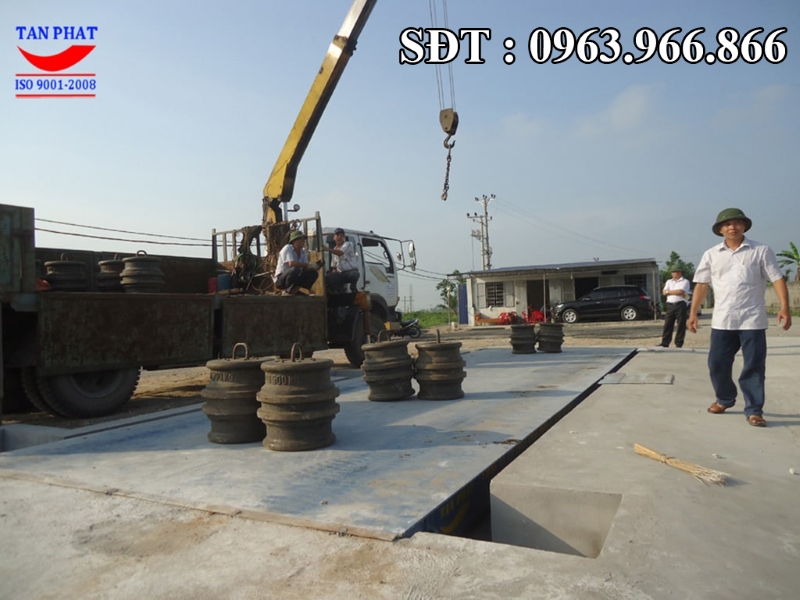

Kiểm định trạm cân ô tô điện tử 60 tấn loại 10x3m tại Dương Kinh, Hải Phòng

Kiểm định trạm cân ô tô điện tử 60 tấn loại 10x3m tại Dương Kinh, Hải Phòng. Cân sử dụng hệ thống cảm biến, truyền thông tín hiệu analog. Hệ trạm được hoàn thiện và bàn giao kiểm định chất lượng tháng 5/2014.

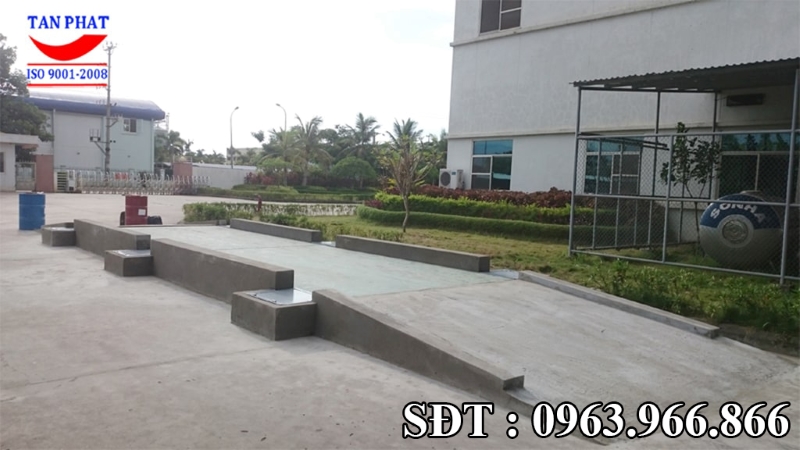

Hình ảnh cầu cân ô tô điện tử 60 tấn dài 10 mét được lắp đặt tại Hà Nội

Hình ảnh cầu cân ô tô điện tử 60 tấn dài 10 mét được lắp đặt tại Hà Nội. Cân được lắp đặt phục vụ cho nhu cầu cân hàng hóa của chính doanh nghiệp. Cân sử dụng những thiết bị cảm biến tốt nhất lúc bấy giờ.

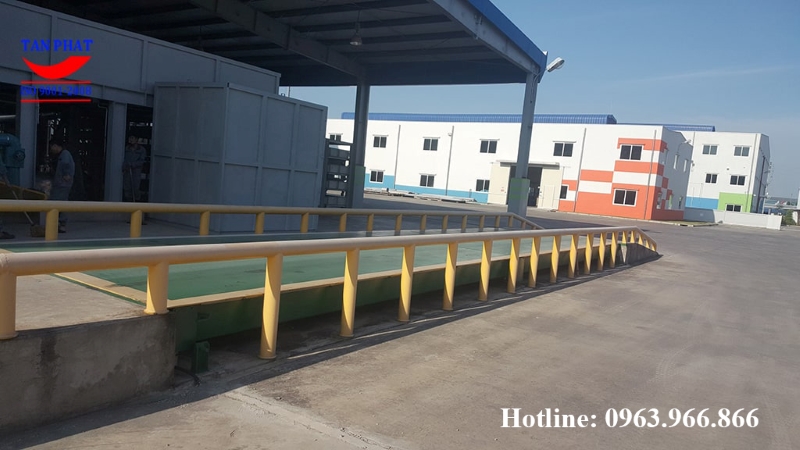

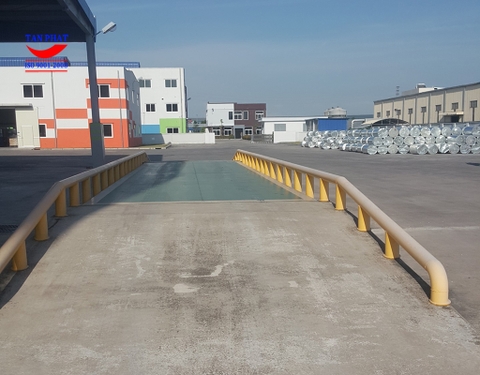

Cầu cân ô tô điện tử 12x3m, tải trọng 60 tấn, lắp đặt tại KCN Vân Trung - Bắc Giang

Cầu cân ô tô điện tử 12x3m, tải trọng 60 tấn, lắp đặt tại KCN Vân Trung - Bắc Giang. Cân được triển khai lắp đặt giống với các cầu cân khác theo đúng công nghệ mà Tân Phát đang cung cấp. Còn lại toàn bộ phần khung cân do chính khách hàng đặt riêng hoặc tự thiết kế.

Một hệ trạm cân ô tô điện tử 60 tấn được lắp đặt trong nhà máy chè tại tỉnh Phú Thọ

Một hệ trạm cân ô tô điện tử 60 tấn được lắp đặt trong nhà máy chè tại tỉnh Phú Thọ. Cân dài tới 18m được cấu tạo từ thép U dập. Cầu cân phục vụ chủ yếu cho nhu cầu cân hàng hóa của chính nhà máy.

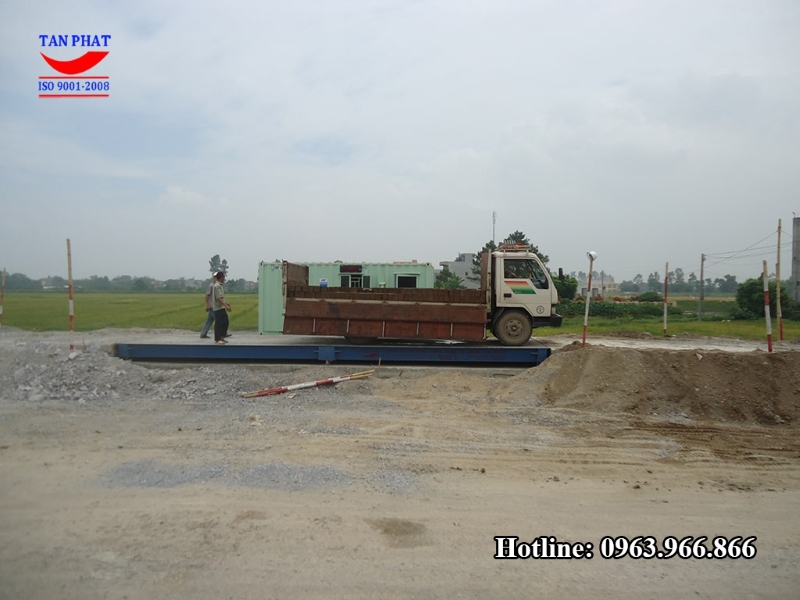

Cân ô tô 60 tấn 12 mét lắp đặt tại Hà Nam

Cân ô tô 60 tấn 12 mét lắp đặt tại Hà Nam. Hình ảnh bộ cầu cân đang trong quá trình kiểm định, xác định khối lượng chuẩn cho cân. Cân được lắp đặt và hoàn thiện tháng 6/2013.

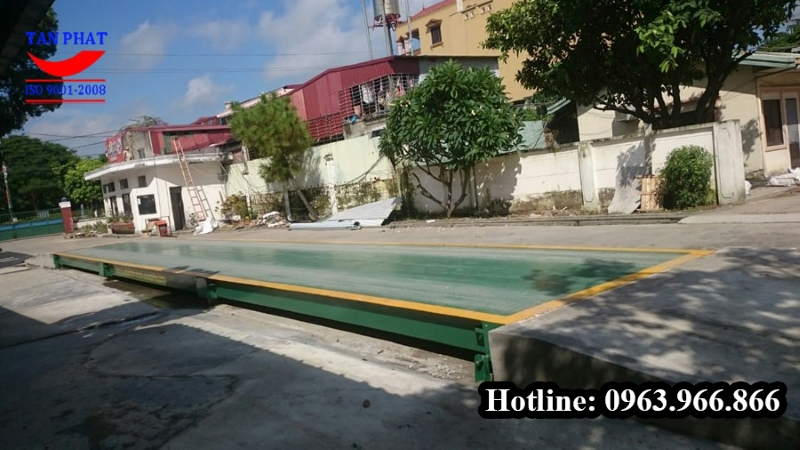

Cầu cân ô tô điện tử 60 tấn loại 18 mét chiều dài, cân được lắp đặt tháng 10/2017

Cầu cân ô tô điện tử 60 tấn loại 18 mét chiều dài, cân được lắp đặt tháng 10/2017. Toàn bộ hệ thống cảm biến điều khiển, hệ truyền thông đang sử dụng cho cân đó là hệ cảm biến tín hiệu analog (tín hiệu truyền tin tương tự).

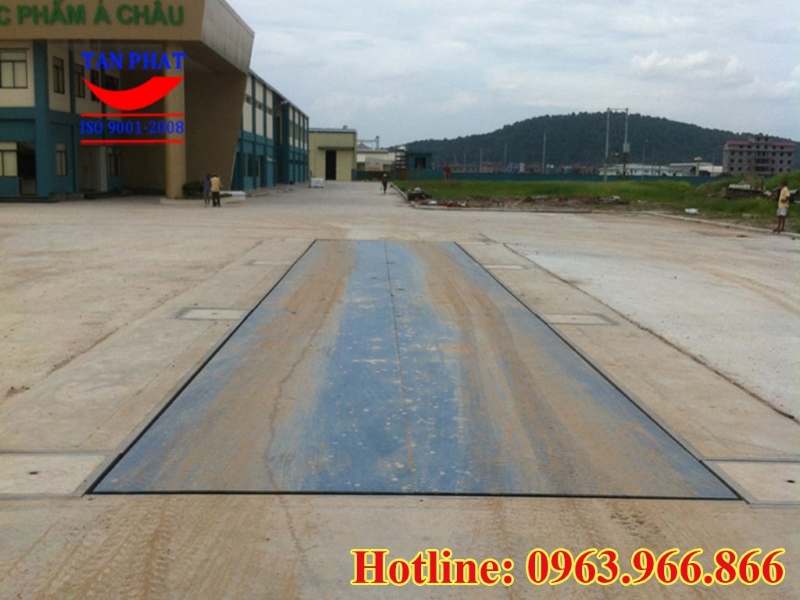

Cân ô tô điện tử 60 tấn lắp đặt kiểu chìm, loại cân dài 16x3m. Cân được bàn giao cho khách hàng tại tỉnh Bắc Ninh.

Cân ô tô điện tử 60 tấn lắp đặt kiểu chìm, loại cân dài 16x3m. Cân được bàn giao cho khách hàng tại tỉnh Bắc Ninh.

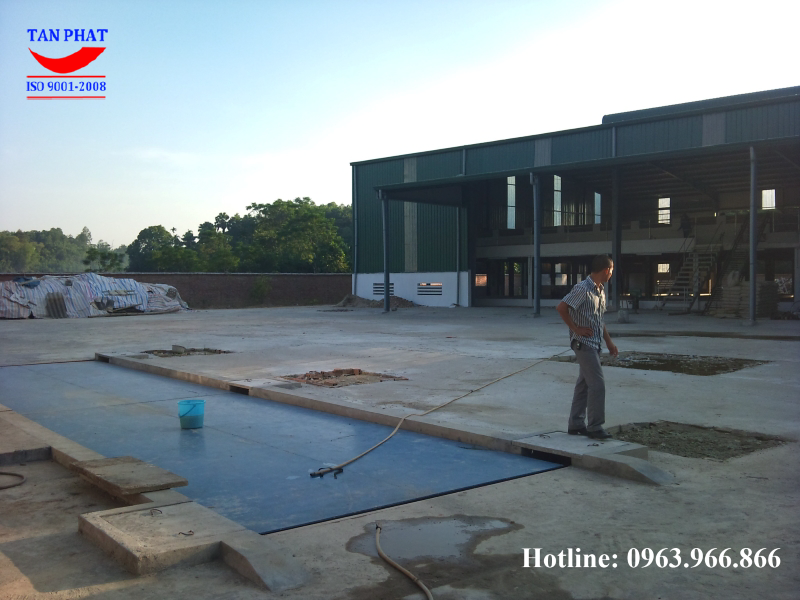

Hình ảnh cầu cân ô tô điện tử 60 tấn - 18x3m được triển khai lắp đặt tại Hà Nội.

Hình ảnh cầu cân ô tô điện tử 60 tấn - 18x3m được triển khai lắp đặt tại Hà Nội.

Khi lắp đặt cân ô tô điện tử tại Tân Phát, quý khách hàng được đảm bảo toàn bộ các trạm cân ô tô đạt chuẩn kỹ thuật theo chuẩn đo lường, tiêu chuẩn đo lường, tiêu chuẩn cấp độ bảo vệ an toàn cấp độ C3 thế giới.

Với đội ngũ cán bộ kỹ thuật có trình độ chuyên môn cao, nhiều kinh nghiệm trong lĩnh vực tự động hóa, cân điện tử các loại, hệ thống điện, cơ khí chế tạo, chúng tôi luôn mang lại cho khách hàng sự hài lòng khi tư vấn đầu tư, dịch vụ kĩ thuật. Thành công có được như ngày hôm nay là nhờ các trạm cân do Tân Phát lắp đặt, không chỉ riêng hệ trạm cân ô tô điện tử 60 tấn, tất cả đều đảm bảo chất lượng sản phẩm cung cấp tới tay khách hàng là tốt nhất. Dịch vụ bảo hành dài lâu cho khách hàng, đảm bảo sự vận hành liên tục và thông suốt cho trạm cân.
