Cân ô tô 100 tấn

Còn hàng

CÂN Ô TÔ ĐIỆN TỬ 100 TẤN

Tải trọng tối đa 100 tấn
Kích thước 21x3m, 18x3m, 16x3m, 12x3m, 10x3m
Kiểu lắp đặt Kiểu nổi, kiểu chìm, nửa nổi nửa chìm
Chất liệu cấu tạo Thép U đúc, U dập, I đúc, Bê tông cốt thép
Tín hiệu điều khiển Digital, Analog
Bảo hành 18 - 24 tháng

Cân sử dụng tín hiệu truyền thông số (digital). Hệ cân điện tử có kích thước phù hợp với các dòng xe khác nhau, nhu cầu cân khác nhau.

lắp đặt cân ô tô tân phát số 1

Lắp đặt trạm cân điện tử 100 tấn giá rẻ

Sản xuất trực tiếp, lắp đặt, kiểm định trọn gói, toàn bộ quy trình  theo chuẩn ISO

MỤC LỤC

 1. Thông số kỹ thuật cơ bản

 2. Thành phần cấu tạo và thông số kỹ thuật chi tiết

 3. Kết cấu, chất liệu bàn cân

 4. Quy cách lắp đặt bàn cân

 5. Sơ đồ lắp đặt hoàn thiện trạm cân điện tử 100 tấn

 6. Hình ảnh thực tế trạm cân ô tô điện tử 100 tấn

Tân Phát là đơn vị hàng đầu trong ngành sản xuất cân ô tô (weighbridge) hiện nay tại thị trường Việt Nam. Trong đó, trạm cân ô tô 100 tấn là loại trạm cân ô tô điện tử được nhiều khách hàng tin tưởng lựa chọn. Luôn đi đầu trong lĩnh vực sản xuất cân điện tử công nghệ cao, Tân Phát luôn đảm bảo sản phẩm đến tay khách hàng với chất lượng tốt nhất.

*Cân ô tô điện tử 40 tấn / Cân ô tô điện tử 60 tấn / Cân ô tô điện tử 80 tấn / Cân ô tô điện tử 120 tấn / Cân ô tô điện tử 150 tấn

Trạm cân ô tô 100 tấn là loại trạm cân điện tử được sử dụng phổ biến trong các nhà máy công nghiệp nặng, nhà máy chế biến, khu khai thác chế biến khoáng sản hay các bến cảng vận chuyển hàng hóa. Quý khách hàng có nhu cầu tìm hiểu, lắp đặt trạm cân 100 tấn hãy liên hệ ngay với chúng tôi qua hotline 0963 966 866 để được hỗ trợ tốt nhất.

Thông số kỹ thuật cơ bản của trạm cân ô tô 100 tấn Tân Phát

Tên sản phẩm

Cân ô tô 100 tấn

Công suất tối đa (Vmax)

100 tấn (100000kg)

Công suất tối thiểu (Vmin)

110kg

Cấp chính xác (accuracy class)

C3

Kích thước bàn cân

Rộng: 3m

Dài: 10m, 12m, 16m, 18m

Chất liệu bàn cân

Sắt thép/bê tông cốt thép

Phương thức cảm biến

Tín hiệu tương tự (Analog)

Tín hiệu số (Digital)

Quá tải an toàn

150%FS

Quá tải phá hủy

200%FS



Với cân ô tô 100 tấn nói riêng, cân ô tô nói chung, Tân Phát luôn đảm bảo các trạm cân ô tô bàn giao tới khách hàng luôn đạt chuẩn kỹ thuật theo tiêu chuẩn đo lường quốc tế và tiêu chuẩn cấp độ bảo vệ an toàn cấp độ C3 thế giới.

Với cân ô tô 100 tấn nói riêng, cân ô tô nói chung, Tân Phát luôn đảm bảo các trạm cân ô tô bàn giao tới khách hàng luôn đạt chuẩn kỹ thuật theo tiêu chuẩn đo lường quốc tế và tiêu chuẩn cấp độ bảo vệ an toàn C3 thế giới.

Cấu tạo và thông số kỹ thuật chi tiết cân ô tô 100 tấn

Bàn cân ô tô 100 tấn

- Chất liệu: thép/bê tông

- Sản xuất: Tân Phát

-Tải trọng max: 100 tấn

- Kết cấu: U dập, U-I-H đúc

- Mặt cân dày: 10mm

Bàn cân ô tô 100 tấn

loadcell qsa - loadcell cân ô tô

Loadcell (Cảm biến lực)

- Tín hiệu truyền thông: Digital, Analog

- Model: QS-D, QS-A, ZSGB, 7082, MB14G, WBK..

- Hãng sản xuất: KELI, Amcell, ZEMIC, Mettler Toledo, CAS, HBM...

- Tải trọng: 30-40-50 tấn

- Tiêu chuẩn: OIML

- Cấp chính xác: C3

- Cấp bảo vệ: IP65

- Chất liệu: thép, hợp kim

Đầu cân

- Modell: D2008FA, XK3118K8A, IND....

- Hãng sản xuất: KELI - Mettler Toledo - CAS- HBM ...

- Bước nhảy: 10kg

- Nguồn điện cấp: 220V

- Kiểm định chất lượng bởi cục đo lường

đầu cân ô tô

Hộp nối tín hiệu jxhg

Bộ cộng tín hiệu

- Model: JXHG

- Hãng sản xuất: KELI - Mettler Toledo - CAS - HBM ...

- Chất liệu: hợp kim, inox, thép

Màn hiển thị phụ

- Model: DPM-5

- Bảng LED 6 số

- Chuẩn giao tiếp RS232C

- Kích thước: 600mm x 200mm x 150mm

- Chữ số cao: 100mm

- Hãng sản xuất: KELI- Mettler Toledo

màn hiển thị phụ dpm5

phần mềm quản lý cân ô tô điện tử

Phần mềm quản lý trạm cân

- Phông chữ Tiếng Việt

- Đa dạng sản phẩm, mẫu báo cáo, mẫu phiếu cân,…

- Chức năng in phiếu cân cho từng mã cân, thống kê hàng hóa theo mã hàng

- Cho phép tìm kiếm nhanh biển số và số liệu liên quan

Các thiết bị hỗ trợ khác

- Máy tính, máy in

- Kiểm định chất lượng

- Móng cân, nhà điều hành

- Bộ lưu điện, chống sét lan truyền, chuông báo, camera,…

(Khách hàng yêu cầu bổ sung riêng)



Kết cấu chất liệu bàn cân

  • Bàn cân ô tô điện tử 100 tấn bao gồm các loại cầu cân phổ biến sau: cầu cân được làm từ thép U dập, cầu cân ô tô dùng thép U đúc, cầu cân ô tô dùng thép I đúc và cầu cân ô tô bê tông cốt thép. Trong đó, phổ biến hơn cả là loại cầu cân dùng thép U và I. Với chi phí rẻ, vận chuyển, nâng cấp dễ dàng, đây là một trong những lựa chọn ưu tiên của khách hàng.
  • Về kích thước tổng thể, bàn cân ô tô 100 tấn được chia ra làm các loại với chiều dài khác nhau, gồm: 12m, 16m, 18m, 21m. Tùy vào nhu cầu cân xe từ đơn vị khách hàng mà Tân Phát sẽ tư vấn khách hàng lựa chọn sản phẩm sao cho phù hợp nhất.

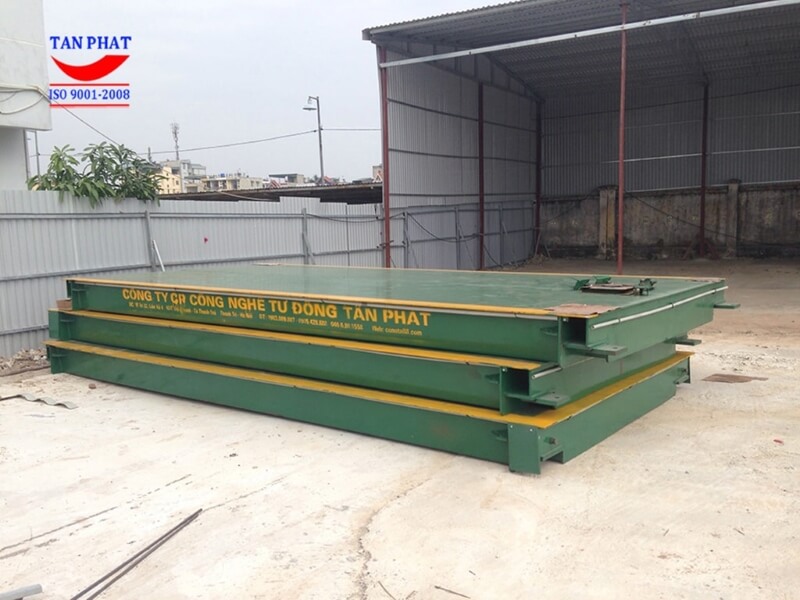

Hình ảnh một cầu cân ô tô điện tử kết cấu thép U350 dập

Hình ảnh một cầu cân ô tô điện tử kết cấu thép U350 dập. Cầu cân được ứng dụng phổ thông nhất hiện nay.

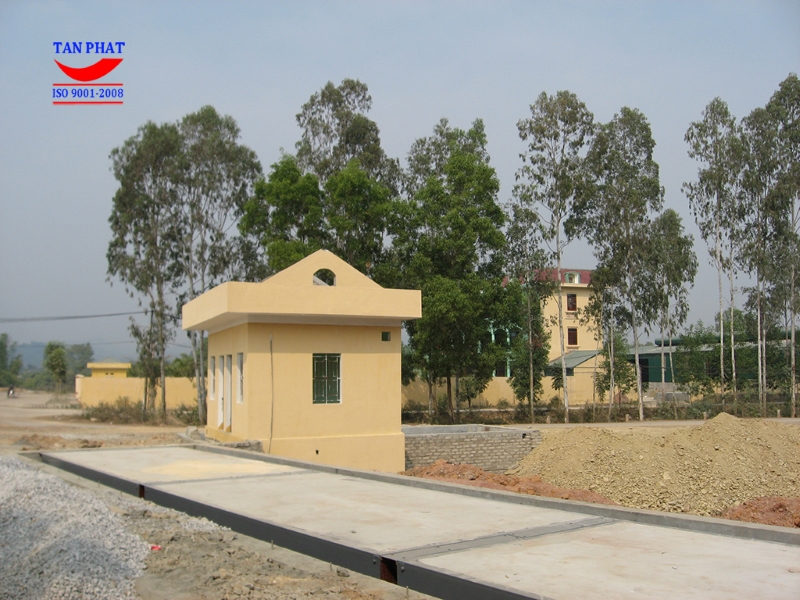

Ảnh mẫu một cầu cân bê tông cốt thép do công ty Tân Phát triển khai sản xuất, lắp đặt

Ảnh mẫu một cầu cân bê tông cốt thép do công ty Tân Phát triển khai sản xuất, lắp đặt. Toàn bộ khung cân, hệ thống điều khiển cân được cung cấp bảo hành tới 18 tháng. Phần Móng cân, nhà cân do chính khách hàng xây dựng dưới thông tin kỹ thuật do công ty Tân Phát cung cấp.

Quy cách kiểu dáng lắp đặt cầu cân ô tô điện tử 100 tấn

Về hình thức lắp đặt, bàn cân ô tô 100 tấn bao gồm 3 loại: lắp đặt theo kiểu nổi, lắp đặt theo kiểu chìm và lắp đặt kiểu nửa nổi nửa chìm. Mỗi kiểu lắp đặt cầu cân sẽ có ưu và nhược điểm khác nhau.

  • Trên thực tế, lắp đặt cầu cân nổi là lựa chọn tốt nhất cho quá trình sử dụng lâu dài. Cân đảm bảo được độ ổn định cho quá trình sử dụng, đồng thời cũng dễ dàng bảo dưỡng, bảo trì về sau. Việc đảm bảo an toàn cho cân không bị ngập nước cũng an toàn hơn so với hai mẫu thiết kế còn lại.
  • Còn đối với bàn cân ô tô chìm, đây là kiểu cân ô tô phù hợp với những doanh nghiệp có diện tích lắp đặt nhỏ, hẹp. Về lâu dài, cân cần bảo dưỡng và bảo vệ trước các loại chuột bọ phá hoại thiết bị cân. Đồng thời phải đảm bảo khu vực lắp đặt cân có hệ thống thoát nước tốt. Quy trình bảo dưỡng cân cũng có những khó khăn nhất định.
  • Loại bàn cân ô tô nửa nổi nửa chìm phần nào khắc phục bớt những nhược điểm của hai dòng cân trên, nhưng không phải tuyệt đối.

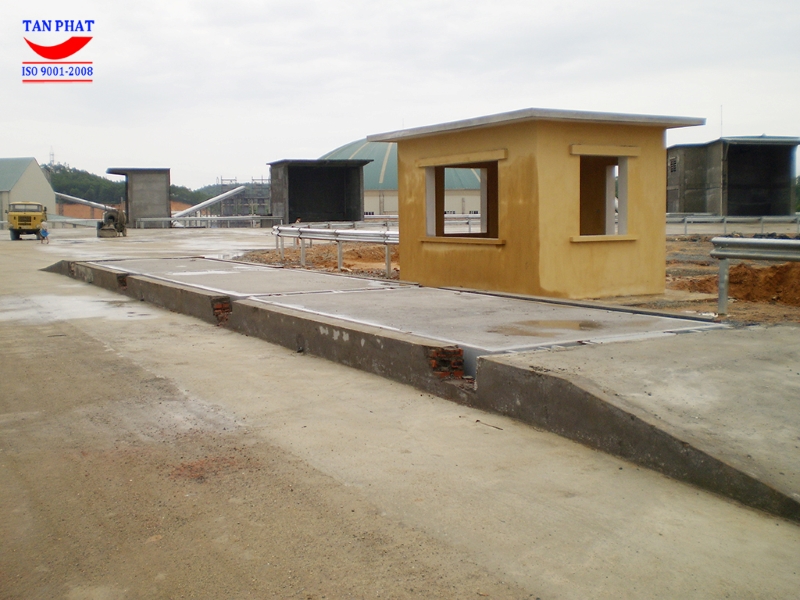

Hình ảnh minh họa một dạng cân ô tô bê tông lắp đặt theo kiểu nổi

Hình ảnh một dạng cân ô tô bê tông lắp đặt theo kiểu nổi

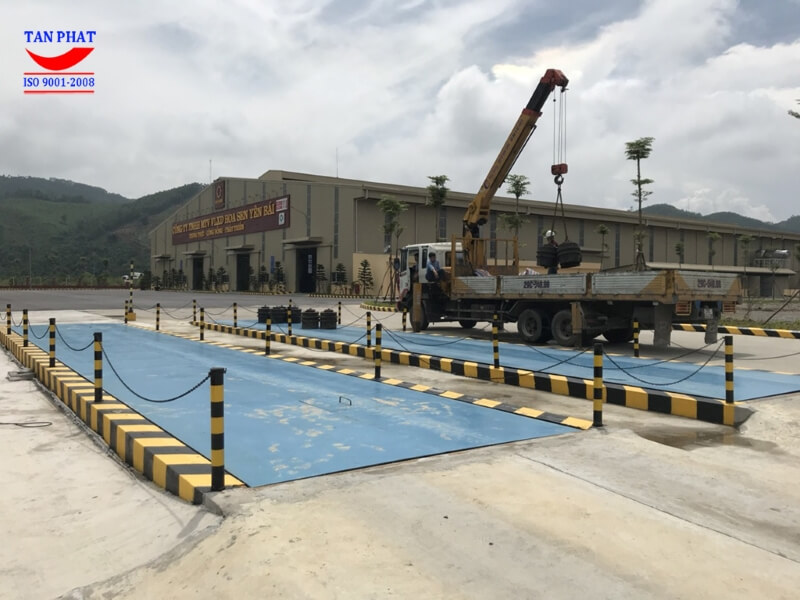

Cầu cân ô tô lắp đặt kiểu nửa nổi nửa chìm được triển khai lắp đặt tại tỉnh Yên Bái

Cầu cân ô tô lắp đặt kiểu nửa nổi nửa chìm được triển khai lắp đặt tại tỉnh Yên Bái. Trong hình ảnh là 2 cầu cân 100 tấn dài 18m.

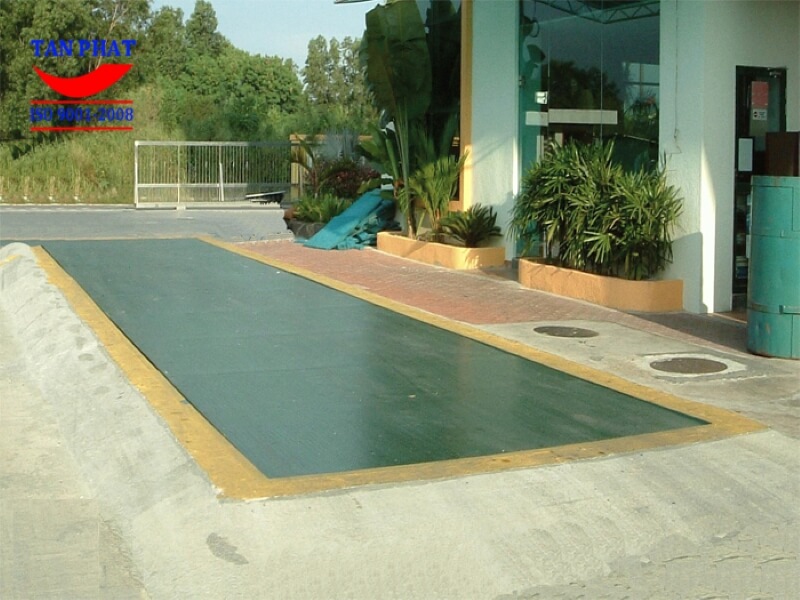

Một mẫu cân ô tô kiểu chìm được lắp đặt và bàn giao tại tỉnh Khánh Hòa

Một mẫu cân ô tô kiểu chìm được lắp đặt và bàn giao tại tỉnh Khánh Hòa. Cầu cân được thiết kế kiểu chìm đảm phù hợp hơn so cân kiểu nổi cho không gian lắp đặt tại nhà máy.

Sơ đồ lắp đặt hoàn thiện trạm cân ô tô điện tử

Hệ thống thiết bị cơ bản cua rmootj trạm cân ô tô 100 tấn

Hệ thống thiết bị cơ bản của một trạm cân ô tô điện tử

Hình ảnh thực tế trạm cân ô tô điện tử 100 tấn

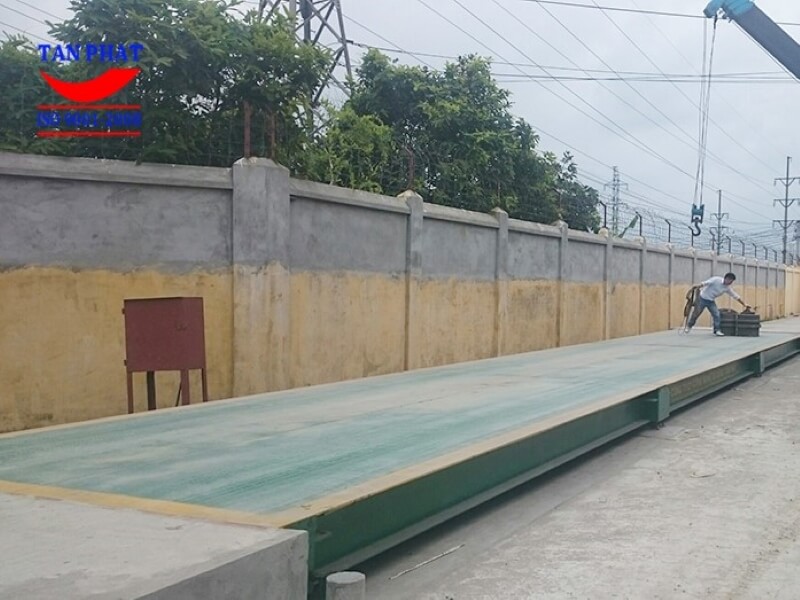

Công ty chúng tôi luôn đi đầu trong lĩnh vực sản xuất, lắp đặt cân ô tô điện tử trong nhiều năm qua. Với hàng nghìn sản phẩm lắp đặt trên toàn quốc sẽ là minh chứng rõ ràng nhất cho toàn bộ kinh nghiệm cùng năng lực triển khai cân điện tử của chúng tôi.

Tân Phát luôn đi đầu trong lĩnh vực sản xuất, lắp đặt cân ô tô điện tử trong nhiều năm qua. Hàng nghìn sản phẩm đã và đang lắp đặt trên toàn quốc là minh chứng rõ ràng nhất cho toàn bộ kinh nghiệm cùng năng lực triển khai cân điện tử của chúng tôi.

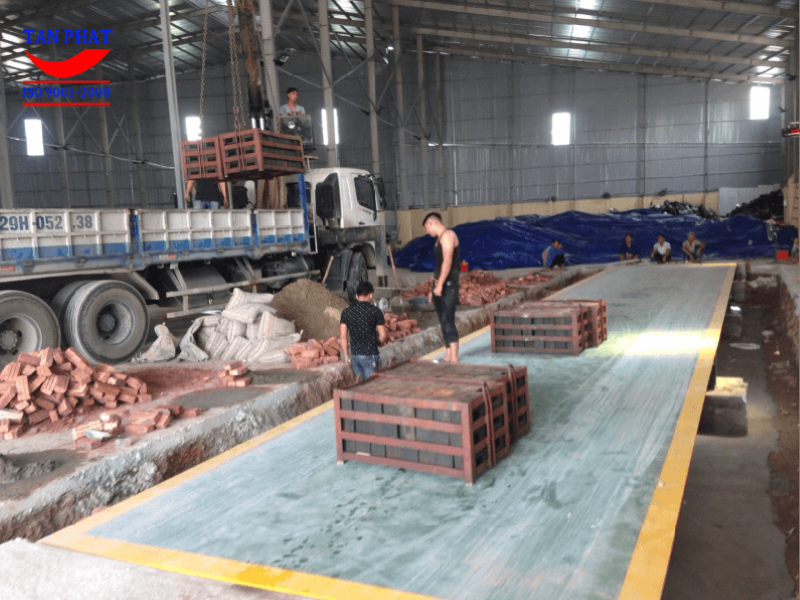

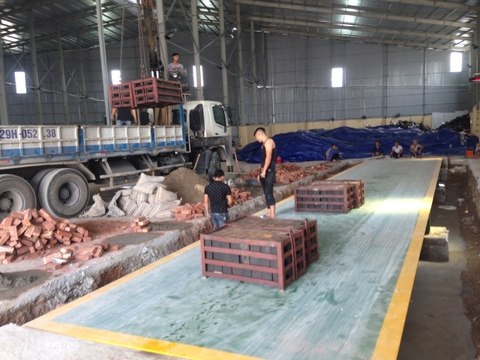

Hình ảnh kiểm định bàn cân ô tô do công ty CP Công nghệ Tự động Tân Phát cung cấp và lắp đặt. Cân thuộc dòng cân ô tô 100 tấn, dài 18m rộng 3m.

Hình ảnh kiểm định bàn cân ô tô do công ty CP Công nghệ Tự động Tân Phát cung cấp và lắp đặt. Cân thuộc dòng cân ô tô 100 tấn, dài 18m - rộng 3m. Cầu cân được sản xuất từ khung thép I320 đúc. Trạm cân được lắp đặt hệ thiết bị truyền thông kỹ thuật số mới nhất. Cân lắp đặt hoàn thiện và bàn giao đi vào sử dụng tháng 09/2018.

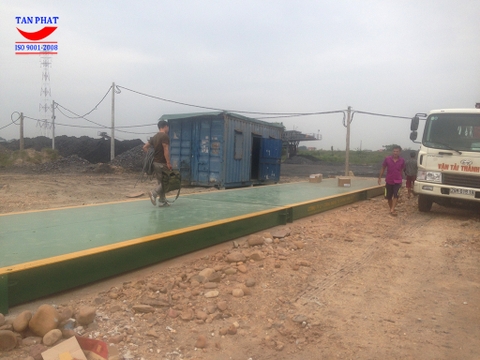

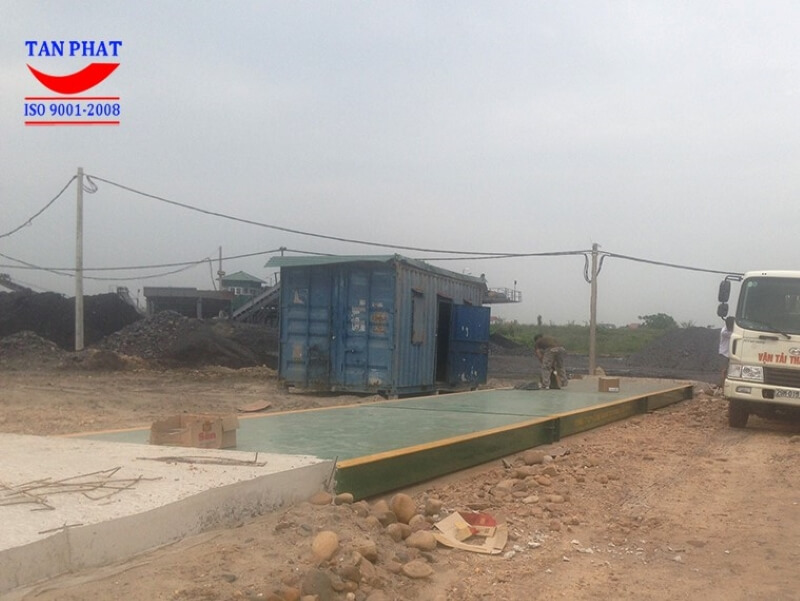

Cân 100 tấn hoàn thiện lắp đặt tại Quế Võ, Bắc Ninh.

Ngày 01 tháng 9, Tân Phát lắp đặt, bàn giao trạm cân ô tô 100 tấn mà bạn nhìn thấy ở bức hình trên. Bàn cân ô tô sử dụng hệ cảm biến trụ nén (cụ thể là model loadccell ZSGB 30t). Cân dài 18 mét, phục vụ chính cho việc xác định khối lượng nguyên liệu, khoáng sản. Cân hoàn thiện lắp đặt tại Quế Võ, Bắc Ninh.

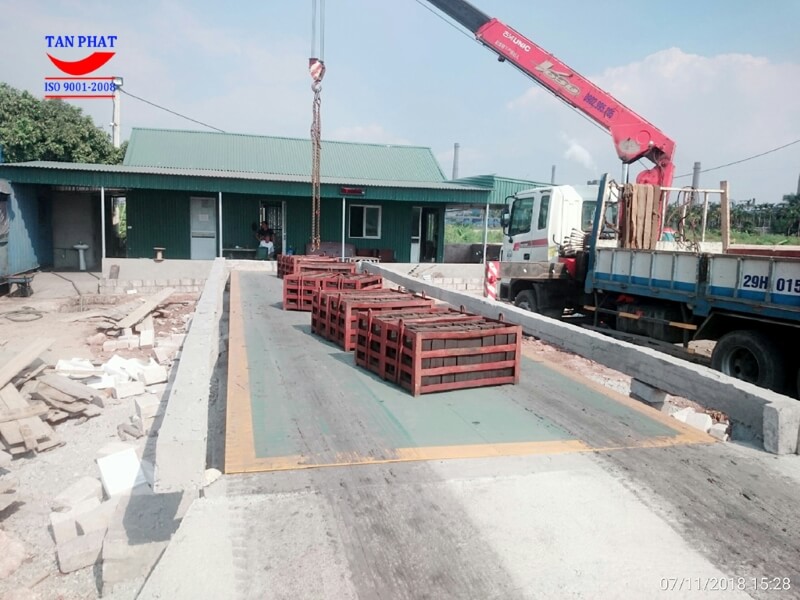

Dự án cân ô tô 100 tấn này được kiểm định chất lượng hoàn thiện, bàn giao tới đơn vị khách hàng đi vào hoạt động hồi giữa tháng 07/2018

Dự án cân ô tô 100 tấn này được kiểm định chất lượng hoàn thiện, bàn giao tới đơn vị khách hàng và đi vào hoạt động vào giữa tháng 07/2018. Bàn cân ô tô này dài 18m, khung dầm chịu lực sử dụng là thép U300 dập, tôn mặt dày 10mm với 3 modull cầu, 8 cảm biến cân ô tô. Cân sử dụng hệ truyền thông tín hiệu tương tự.

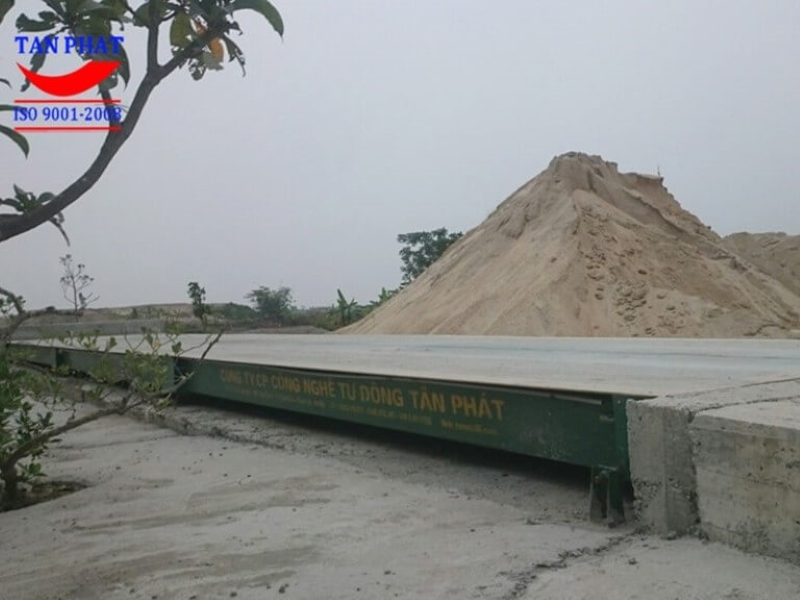

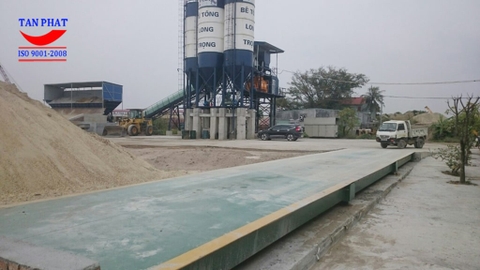

Trạm cân ô tô 100 tấn - 18m * 3m lắp đặt tại Vĩnh Bảo, Hải Phòng

Trạm cân ô tô 100 tấn - 18m*3m lắp đặt tại Vĩnh Bảo, Hải Phòng. Hình ảnh thực tế cầu cân ô tô điện tử được sản xuất và lắp đặt trực tiếp tại công ty Tân Phát. Cầu cân được sàn xuất từ chất liệu thép U350 dập, lắp đặt nổi hoàn toàn. Cân được hoàn thiện và bàn giao tháng 10/2017.

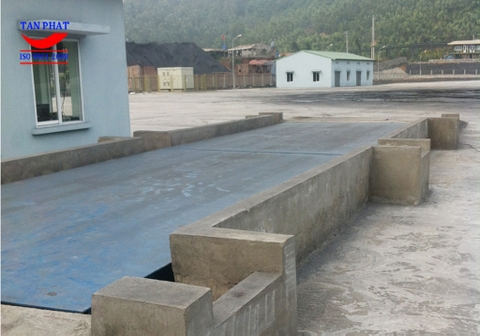

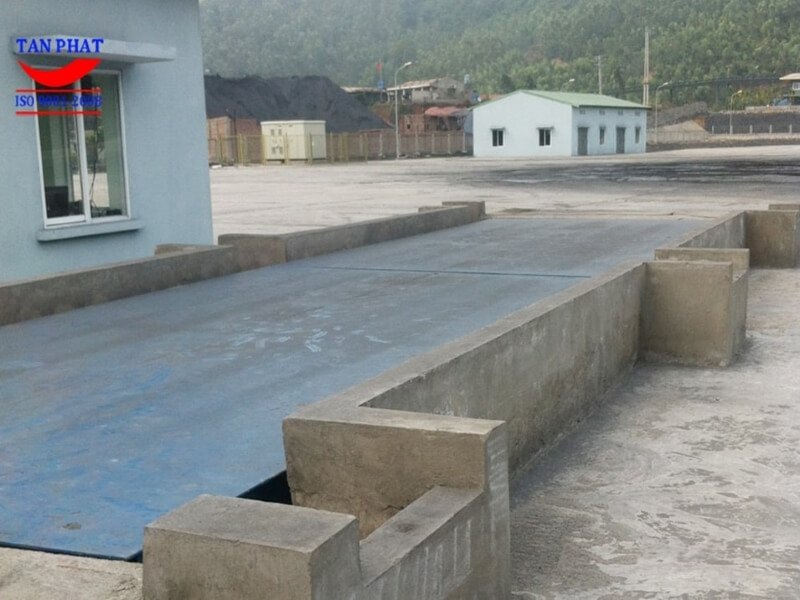

Cân ô tô 100 tấn Digital với cầu cân 12m * 3m, tải trọng tối đa 100 tấn, cân được triển khai lắp đặt tại Vinacomin, Quảng Ninh.

Cân ô tô 100 tấn Digital với cầu cân 12m*3m, tải trọng tối đa 100 tấn, cân được triển khai lắp đặt tại Vinacomin, Quảng Ninh. Cân được lắp đặt kiểu nổi có xây viền bao bảo vệ. Hệ thống trạm được lắp đặt hoàn thiện và bàn giao hồi tháng 10/2014.

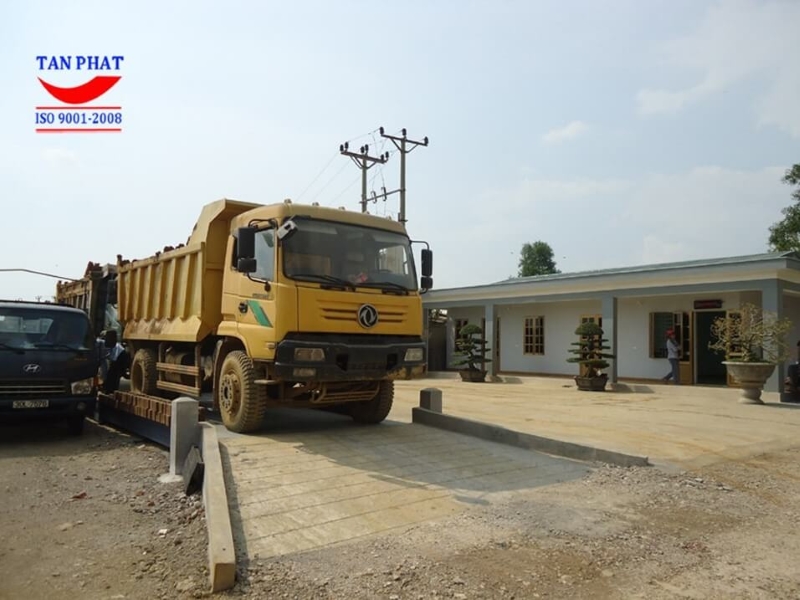

Toàn bộ hình ảnh cầu cân ô tô 100 tấn loại cầu cân dài 12m rộng 3m được lắp đặt tại huyện Kinh Môn, Hải Dương.

Toàn bộ hình ảnh cầu cân ô tô 100 tấn dài 12m - rộng 3m được lắp đặt tại huyện Kinh Môn, Hải Dương. Hình ảnh quá trình kiểm định chất lượng và bàn giao cầu cân. Hệ trạm cân xe tải này được hoàn thiện và bàn giao tới khách hàng hồi tháng 8/2013.

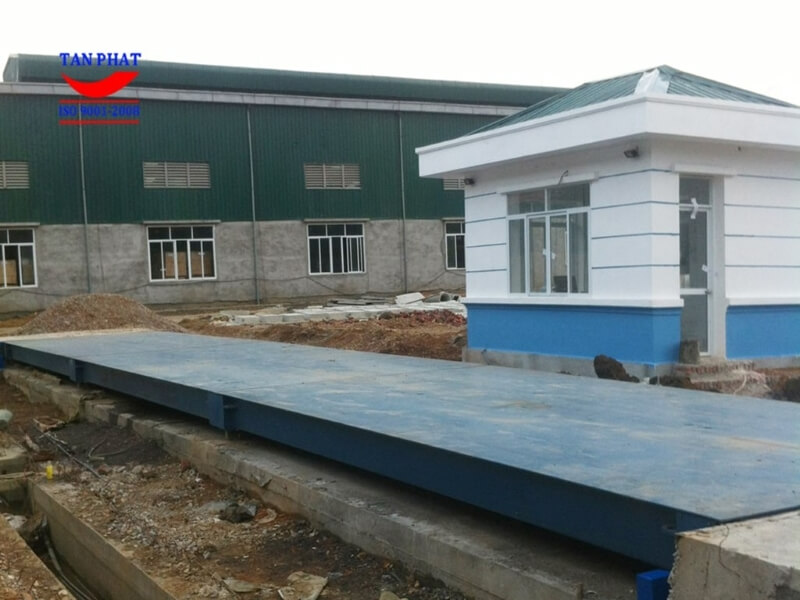

Đây là trạm cân xe tải 100 tấn 18x3m cầu cân lắp đặt nổi tại Thanh Bình, Bắc Cạn

Trạm cân xe tải 100 tấn, kích thước 18mx3m, cầu cân lắp đặt nổi tại Thanh Bình, Bắc Kạn. Trạm cân được lắp đặt hoàn thiện và bàn giao tháng 6/2012. Cân sử dụng công nghệ cảm biến truyền thông tín hiệu số.

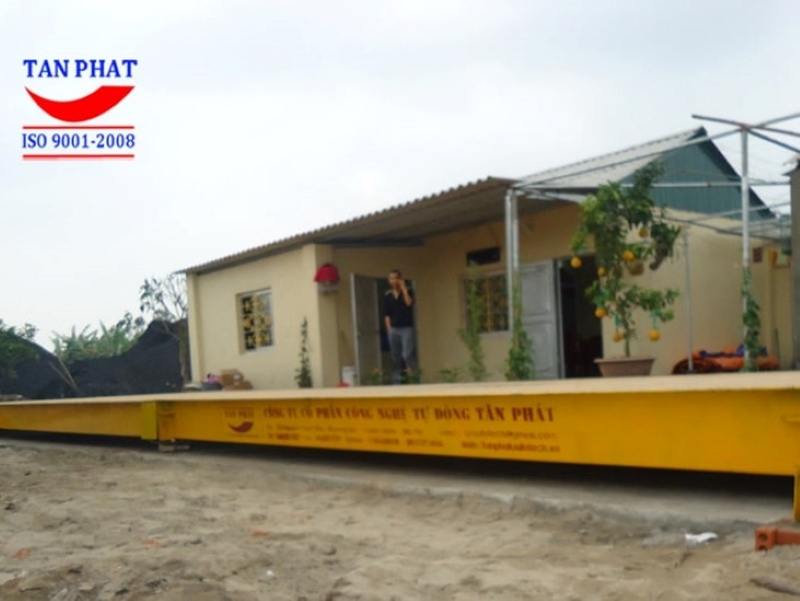

Sau toàn bộ quá trình sản xuất, lắp đặt cầu cân, trạm cân thì khâu cuối cùng đó là kiểm định khối lượng, kiểm định chất lượng cân bởi cục đo lường chất lượng Việt Nam

Sau toàn bộ quá trình sản xuất, lắp đặt cầu cân, trạm cân thì khâu cuối cùng đó là kiểm định khối lượng, kiểm định chất lượng cân bởi cục đo lường chất lượng Việt Nam. Với các hệ khối lượng trạm cân tối đa khác nhau sẽ có các mức kiểm định khác nhau để đảm bảo được quá trình sử dụng lâu dài. Đây là chùm ảnh trạm cân 100 tấn được lắp đặt tại Long Biên, Hà Nội.

Với đội ngũ cán bộ kỹ thuật có trình độ chuyên môn cao, nhiều kinh nghiệm trong lĩnh vực tự động hóa, cân điện tử các loại, hệ thống điện, cơ khí chế tạo, Tân Phát luôn tự tin mang lại cho khách hàng sự hài lòng khi lựa chọn sản phẩm cân ô tô của chúng tôi. Thành công có được như ngày hôm nay là nhờ các trạm cân do Tân Phát lắp đặt, không chỉ riêng cân ô tô 100 tấn mà tất cả các loại trạm cân khác cũng đều đảm bảo chất lượng sản phẩm khi cung cấp tới tay khách hàng là tốt nhất. Dịch vụ bảo hành dài lâu cho khách hàng, đảm bảo sự vận hành liên tục và thông suốt cho trạm cân.
