Cân ô tô 40 Tấn

Còn hàng

CÂN Ô TÔ ĐIỆN TỬ 40 TẤN

Tải trọng tối đa 40 tấn
Kích thước 12x3m, 10x3m, 6x3m
Kiểu lắp đặt Kiểu nổi, kiểu chìm, nửa nổi nửa chìm
Chất liệu cấu tạo Thép U đúc, U dập, I đúc, Bê tông cốt thép
Tín hiệu điều khiển Digital, Analog
Bảo hành 18 - 24 tháng

Cân ô tô 40 tấn, cân xe tải 40 tấn, cân điện tử 40 tấn, trạm cân ô tô điện tử 40 tấn sử dụng tín hiệu truyền thông số (digital)/ truyền thông tin hiệu (Analog). Hệ cân điện tử có kích thước phù hợp với các dòng xe khác nhau, nhu cầu cân khác nhau.

Tân Phát giúp bạn lắp đặt trạm cân ô tô 40 tấn đơn giản hơn bao giờ hết

Sản xuất trực tiếp, lắp đặt, kiểm định trọn gói, toàn bộ quy trình theo chuẩn ISO



MỤC LỤC

 1. Thông số kỹ thuật cơ bản của trạm cân ô tô 40 tấn

 2. Cấu tạo và thông số kỹ thuật chi tiết

 3. Kết cấu, chất liệu bàn cân

 4. Kiểu dáng lắp đặt cầu cân

 5. Sơ đồ lắp đặt trạm cân ô tô 40 tấn hoàn thiện



Tân Phát kính chào quý khách!

Quý khách hàng đang có nhu cầu tìm hiểu và đặt mua, lắp đặt trạm cân ô tô điện tử 40 tấn?. Liên hệ ngay với chúng tôi theo số điện thoại 0963 966 866 để được cung cấp, giới thiệu thông tin về cân 40 tấn nhanh nhất.

Đi đầu trong lĩnh vực sản xuất, cung cấp, lắp đặt, nâng cấp bảo dưỡng trạm cân ô tô điện tử, hơn 10 năm qua, công ty Tân Phát đã cung cấp ra thị trường hàng nghìn trạm cân lớn nhỏ khác nhau trên toàn quốc. Toàn bộ các hệ thống trạm cân cung cấp đều đảm bảo tiêu chuẩn chất lượng đô lường quốc tế. Toàn bộ công nghệ sản xuất cân ô tô là công nghệ mới nhất.

Với mức tải cân 40 tấn là mức tải trọng rất phù hợp trong các nhà máy sản xuất, cung cấp giấy, phụ kiện, các bến cảng, bãi răm, nơi cấp nguồn liệu, trong các nhà kho, khu công nghiệp nhẹ, các nhu cầu hàng hóa khối lượng không lớn.

Thông số kỹ thuật cơ bản trạm cân ô tô 40 tấn Tân Phát

Tên sản phẩm

Cân ô tô 40 tấn

Hãng sản xuất

Tân Phát

Công suất tối đa (Vmax)

40 tấn (4000kg)

Công suất tối thiếu (Vmin)

50kg

Cấp chính xác (accuracy class)

C3

Kích thước bàn cân

10x3m, 12x3m, 16x3m

Tôn phủ bàn cân (Dài x Rộng x Dày)

6000x3000x8mm

Kết cấu dầm

- Dầm chính (6 dầm dọc): U250 dày 5mm

- Dầm phụ (1 dầm ngang): U250 dày 5mm

Chất liệu bàn cân

- Sắt thép

- Bê tông

Cảm biến

- Tín hiệu tương tự (Analog)

- Tín hiệu số (Digital)

Quá tải an toàn (safe load limit)

140%FS

Quá tải phá hủy (Breaking load)

200%FS



Cân ô tô điện tử 40 tấn thiết kế nửa nổi nửa chìm, do nhu cầu tải trọng và kích thước cân nhỏ, vì vậy việc thi công nền móng cũng khá đơn giản, khâu lắp đặt cũng đơn giản hơn rất nhiều so với cân 60 tấn trọng tải trở lên. Trên đây là hình ảnh bộ cầu cân ô tô 40 tấn lắp đặt tại Thái Nguyên. Cân hoàn thiện và bàn giao cho khách hàng từ tháng 1/2008.

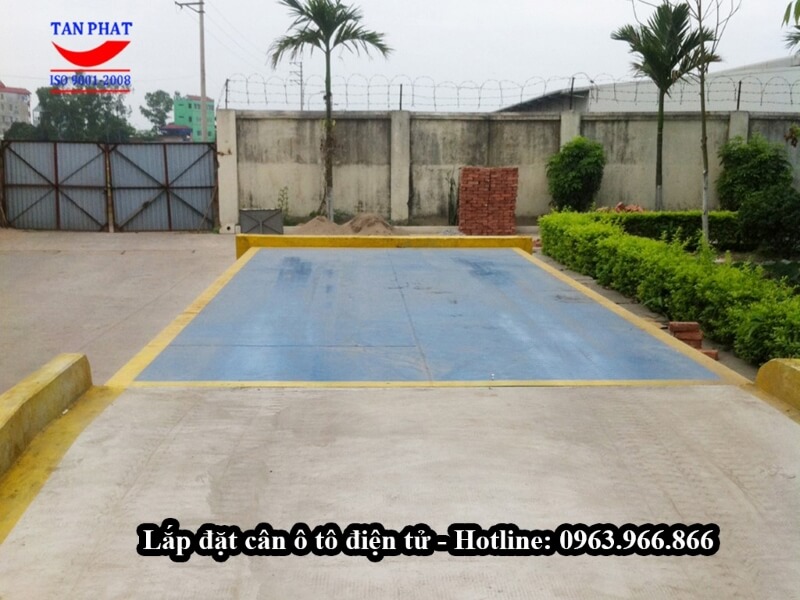

Trên đây là hệ cầu cân ô tô 40 tấn phục vụ chính cho nhu cầu cân của đơn vị doanh nghiệp khách hàng. Cân được thiết kế nổi hoàn toàn để đảm bảo được việc thống thoáng, thoát nước trong nhà máy. Cân được lắp đặt và bàn giao tại Quang Minh, Vĩnh Phúc. Hoàn thiện bàn giao tới tay khách hàng tháng 3/2013.

Cũng giống với các hệ trạm cân lớn khác, cân ô tô 40 tấn có đủ các loại chất liệu cầu cân. Cầu cân thép, cầu cân bê tông cốt thép. Và ở đây quý vị đang nhìn thấy nó là cầu cân bê tông cốt thép. Cân được lắp đặt hoàn hiện bàn giao tại Bắc Ninh.

Khi lắp đặt cân ô tô điện tử tại Tân Phát, Quý khách hàng được đảm bảo toàn bộ các hệ trạm cân ô tô điện tử do công ty Tân Phát cung cấp đều phải đảm bảo đạt chuẩn kỹ thuật theo chuẩn đo lường, tiêu chuẩn đo lường thế giới, tiêu chuẩn cấp độ bảo vệ an toàn cấp độ C3 thế giới. Cân ô tô 40 tấn cũng vậy, nó cần có được độ chính xác, mức khối lượng chuẩn theo kiểm định chất lượng từ cục đo lường.

Cấu tạo và thông số kỹ thuật chi tiết cân ô tô 40 tấn

Bàn cân – Cầu cân

- Vật liệu: Thép/bê tông

- Tải trọng max: 40 tấn

- Kích thước: 10x3m, 12x3m, 16x3m

- Kết cấu dầm: U dập hoặc I, U, H đúc

- Độ dày mặt cân: thép 10mm

Loadcell – Cảm biến lực

- Tín hiệu: Analog/Digital

- Kiểu: cầu bi hoặc dạng trụ

- Model: QS-D, QS-A, ZSGB, 7082, MB14G, WBK..

- Hãng sản xuất: KELI- Amcell -ZEMIC- Mettler Toledo- CAS- HBM...

- Tải trọng: 20-30-40 tấn/chiếc

- Tiêu chuẩn: OIML

- Cấp chính xác: C3

- Cấp bảo vệ: IP65

Đầu cân

- Model: D2008FA, XK3118K8A, IND....

- Hãng sản xuất: KELI - Mettler Toledo- CAS- HBM ...

- Bước nhảy: 10kg

- Nguồn điện cấp: 220V

- Kiểm định chất lương bởi cục đo lường

Bộ cộng tín hiệu

- Model: JXHG

- Hãng sản xuất: KELI - Mettler Toledo- CAS- HBM ...

- Chức năng: phối hợp điện áp từ các cảm biến trọng lượng, đưa về đầu cân.

- Thiết kế vỏ hợp kim, inox, hoặc thép phù hợp cho các môi trường công nghiệp.

Màn hình hiển thị phụ

- Model: DPM-5

- Bảng LED 6 số

- Kích thước: 83x35cm

- Tiêu chuẩn: OIML

- Chuẩn giao tiếp: RS232C

- Tốc độ baud: 1.200 – 28.400

- Số cao: 100mm

Phần mềm quản lý trạm cân

- Phông chữ Tiếng Việt

- Sẵn mẫu báo cáo, mẫu phiếu cân theo nhu cầu

- Chức năng in phiếu cân cho từng mã cân, ghi lại biển số xe, tên khách hàng, trọng lượng, thời gian cân,…

- Cho phép tìm kiếm nhanh biển số và các số liệu liên quan

Máy tính, máy in

- Lưu trữ thông tin cân, thông tin số liệu

- Lắp đặt theo yêu cầu riêng của khách hàng



Kiểm định chất lượng

- Bằng phương pháp quả chuẩn tĩnh

- Theo tiêu chuẩn đo lường Việt Nam



Móng cân, nhà điều hành

- Khách tự thi công để giảm chi phí

- Tân Phát cung cấp bản bẽ thiết kế



Các thiết bị hỗ trợ khác như: bộ lưu điện, chống sét, chuông báo,…Lắp đặt theo yêu cầu riêng của khách hàng.



Kết cấu chất liệu bàn cân

Bàn cân ô tô 40 tấn phổ biến được chia làm thành các loại cầu chất liệu; một là loại cầu cân được làm từ chất liệu thép U dập, một loại dùng U đúc, loại dùng I đúc và một loại khác nưa là cầu cân ô tô bê tông cốt thép. Phổ biến hơn trong tất cả các loại cầu cân hiện nay đó là cầu thép loại U và I. Với đặc đểm có chi phí rẻ, vận chuyển, nâng cấp dễ dàng, đây là một trong những lựa chọn hàng đầu từ phía khách hàng trong quá trình lựa chọn bàn cân.

Về kích thước tổng thể bàn cân với trạm cân ô tô 40 tấn sử dụng chính là các mức kích thước 6m * 3m, 10m * 3m, 12m * 3m. Để phù hợp với nhu cầu tại thị trường trong nước, Tùy vào nhu cầu cân xe từ đơn vị khách hàng mà chúng tôi tư vấn khách hàng lựa chọn sản xuất sao cho phù hợp nhất.

Hình ảnh một cầu cân ô tô điện tử kết cấu thép U300 dập. Cầu cân được ứng dụng phổ thông nhất hiện nay.

Quy cách kiểu dáng lắp đặt cầu cân

Về hình thức lắp đặt cầu cân sẽ được chia ra làm 3 loại;
+ Lắp đặt theo kiểu nổi
Về thực tế thì việc lắp đặt cầu cân nổi là tốt nhất cho quá trình sử dụng lâu dài. Cân đảm bảo được độ ổn định quá trình sử dụng sau này sẽ dễ dàng bảo dưỡng. Việc đảm bảo an toàn cho cân không bị ngập nước cũng an toàn hơn so với hai mẫu thiết kế còn lại.
+ Lắp
đặt theo kiểu chìm: Với cân chìm sẽ giúp cho các đơn vị khách hàng có vị trí cân lắp đặt trong một không gian chặt hẹp tiết kiệm được không gian. Về lâu dài cân cần bảo dưỡng, cần phải bảo vệ trước các loại côn trùng như chuột bọ phá hoại thiết bị cân. Việc đảm bảo lưu thoát nước là tuyệt đối. Quy trình bảo dưỡng cân cũng có những khó khăn nhất định.
+ Lắp đặt kiểu nửa nổi nửa chìm: Loại cân nửa nổi nửa chìm có được một phần nào khắc phục bớt đi những nhược điểm của hai dòng cân trên, nhưng không phải nó là hoàn hảo.

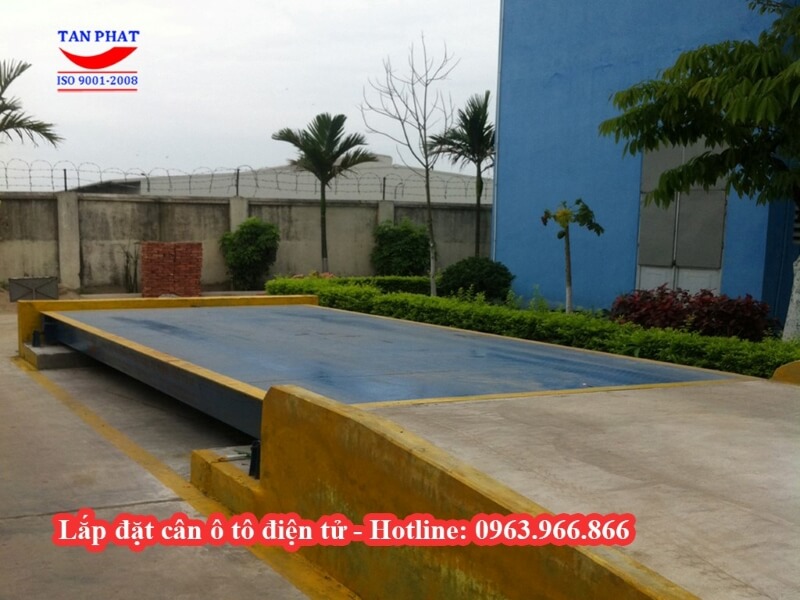

Với bất cứ loại chất liệu nào đi nưa thì việc lắp đặt nổi cũng là một trong những ưu điểm lớn cho quá trình sử dụng lâu dài. Cân nổi về thẩm mỹ hay góc độ lái xe cảm thấy nó mất thẩm mỹ hay có khó khăn trong quá trình sử dụng nhưng nó cực kỳ tuyệt vời trong quá trình lâu dài, nó sẽ đảm bảo không bị ngập nước, chuột bọ hay những vấn đề thiên nhiên khác.

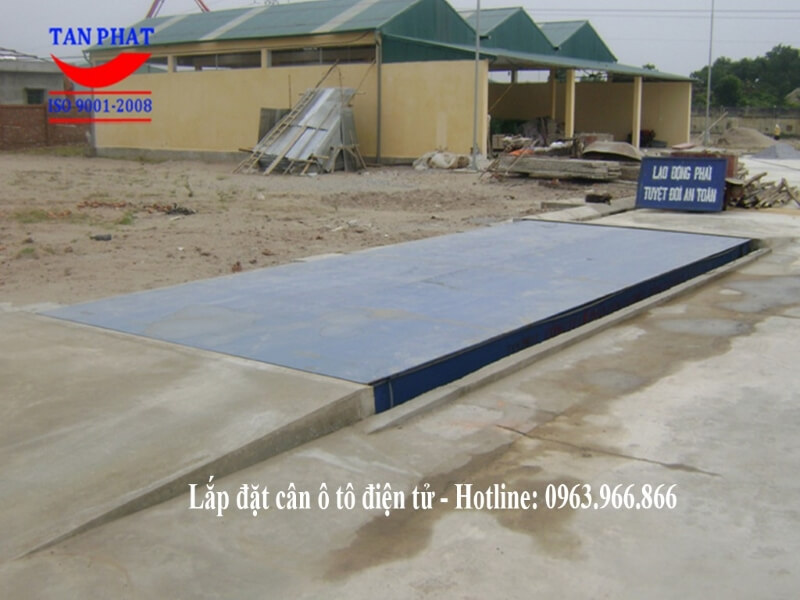

Cầu cân ô tô 40 tấn lắp đặt kiểu nửa nổi nửa chìm được triển khai lắp đặt bởi công ty Tân Phát. Cầu cân khắc phục nhược điểm về thẩm mỹ của cân nổi, khắc phục phần khó khăn trong khâu bảo dưỡng của cân chìm.

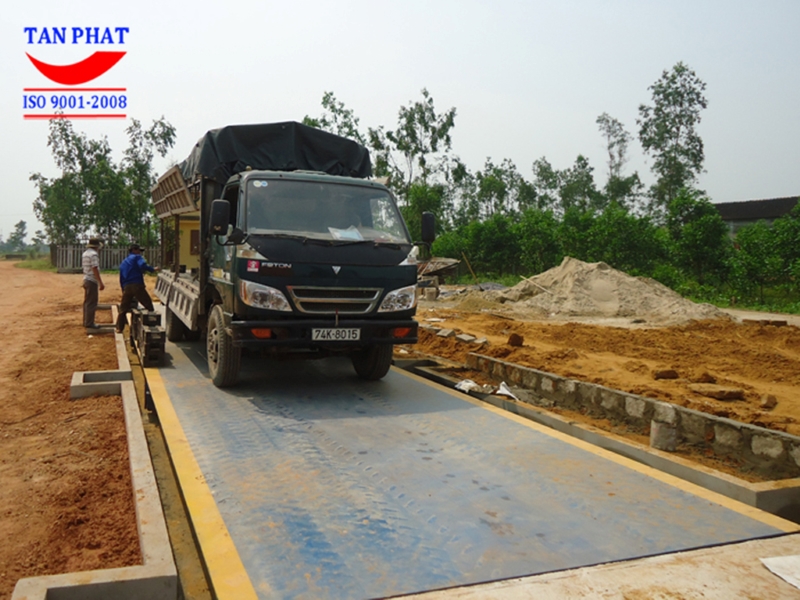

Cầu cân ô tô 40 tấn được thiết kế kiểu chìm đảm bảo phù hợp hơn so cân kiểu nổi cho không gian lắp đặt tại nhà máy.

Sơ đồ lắp đặt hoàn thiện trạm cân ô tô điện tử

Với đội ngũ cán bộ kỹ thuật có trình độ chuyên môn cao, nhiều kinh nghiệm trong lĩnh vực tự động hóa, cân điện tử các loại, hệ thống điện, cơ khí chế tạo chúng tôi luôn mang lại cho khách hàng sự hài lòng khi tư vấn đầu tư, dịch vụ kĩ thuật. Thành công có được như ngày hôm nay là nhờ các trạm cân do Tân Phát lắp đặt đều đảm bảo: Chúng tôi luôn đảm bảo chất lượng sản phẩm cung cấp tới tay khách hàng là tốt nhất. Dịch vụ bảo hành dài lâu cho khách hàng, đảm bảo sự vận hành liên tục và thông suốt cho trạm cân.
