Cầu dẫn xe nâng lên container

Còn hàng

Cầu dẫn xe nâng lên container

Kích thước tổng thể 2350 x 13000 mm
Khả năng nâng hạ 1250 ~ 1650 mm
Mặt cầu Tôn nhám
Trọng tải an toàn 6 tấn,  8 tấn, 10 tấn, 12 tấn, 15 tấn


CẦU DẪN XE NÂNG LÊN CONTAINER

Cầu dẫn xe nâng lên container được sử dụng trong các nhà kho, nhà xưởng, bến bãi,...của các doanh nghiệp, nhằm giúp nâng cao hiệu quả quá trình bốc xếp, xuất - nhập hàng hóa, giảm chi phí nhân công, rút ngắn thời gian làm việc,.... Loại cầu xe nâng này được sản xuất và cung cấp trực tiếp bởi Công ty CPCN Tự động Tân Phát theo đơn đặt hàng. Liên hệ: 0963 966 866 để nhận tư vấn báo giá và đặt mua nhanh nhất.

Quý khách hàng hãy cùng Tân Phát tìm hiểu thông tin cấu tạo và bảng giá mới nhất của sản phẩm cau dan xe nang trong nội dung bài viết dưới đây.

Thông tin chi tiết cầu dẫn xe nâng lên container:

1. Cầu dẫn xe nâng lên container là gì?

2. Thông số kỹ thuật cầu dẫn xe nâng

3. Cấu tạo cầu xe nâng lên container

4. Quy trình sản xuất, lắp đặt cầu dẫn xe nâng

5. Hướng dẫn di chuyển và vận hành cầu xe nâng

6. Nguyên lý hoạt động và vận hành cầu container

7. Bảng giá cầu xe nâng chi tiết

8. Có nên mua cầu xe nâng cũ không?

9. Hướng dẫn lắp đặt và sử dụng cầu container an toàn

Cầu dẫn xe nâng lên container là gì?

Cầu dẫn xe nâng lên container (tên tiếng Anh: container loading ramp/yard ramp) là thiết bị trung gian kết nối sàn kho và thùng xe container/xe chở hàng chuyên dụng, nhằm mục đích hỗ trợ xe nâng ra/vào container trong quá trình bốc xếp hàng hóa trên thùng container xuống vị trí kho xác định nhanh chóng, an toàn và hiệu quả.

  • Cầu dẫn xe nâng còn được gọi là cầu container, cầu lên container, cầu xe nâng, cầu công, cầu cont,…
  • Nguyên lý hoạt động: Cầu container hoạt động dựa trên nguyên lý tạo dốc, với khả năng thay đổi độ cao và di chuyển linh hoạt nhờ hệ thống chân chống Fuwa và bánh xe PU ở phía trước.

*Xem thêm về giá cầu dẫn xe nâng tại đây: https://tudonghoa88.com/gia-cau-dan-xe-nang-len-container

Mẫu: Cầu lên container 8 tấn do Tân Phát sản xuất và bàn giao tại KCN Yên Bình, Thái Nguyên



Thông số kỹ thuật cầu xe nâng lên container

Tải trọng tối đa

6 tấn – 8 tấn – 10 tấn – 12 tấn – 15 tấn

Chiều dài

11.000mm – 13.000mm

Chiều rộng

2.100mm – 2.350mm

Chiều cao nâng hạ

1.350mm ~ 1.650mm

Chân chống

4 chân Fuwa 28T/cặp (hoặc hơn)

Bánh xe

4 bánh PU (D=300mm) (hoặc hơn)

Tôn nhám chống trượt

4mm - 6mm

Thiết kế chống trượt

- Thép phi gân

- Lưới thép grating

- Lưới mắt cáo

Phụ kiện đi kèm

- Xích chống trượt

- Xích di chuyển

Bảo hành

12 - 24 tháng

Nhà sản xuất

Tân Phát

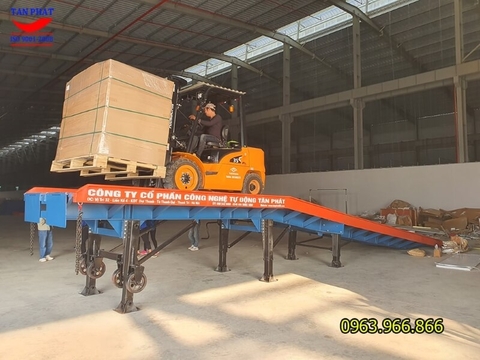

Cấu tạo cầu dẫn xe nâng lên container

Về cơ bản, cầu dẫn xe nâng lên container được cấu thành bởi 2 bộ phận chính gồm: Thân cầu và hệ thống chân chống. Trong đó:

Phần 1: Thân cầu dẫn xe nâng gồm các bộ phận:

  • Lưỡi gá (hay tấm dốc): là bộ phận tiếp đất của cầu công, giúp xe nâng có thể di chuyển lên/xuống dễ dàng và an toàn
  • Đoạn dốc: Giúp xe nâng đi lên thùng container tới cao độ mong muốn. Khung đoạn dốc được thiết kế và sản xuất với kết cấu dầm thép vững chắc, có khả năng chịu tải tốt. Mặt sàn cầu dẫn xe nâng sử dụng tôn gân chống trượt dày 4-6mm.

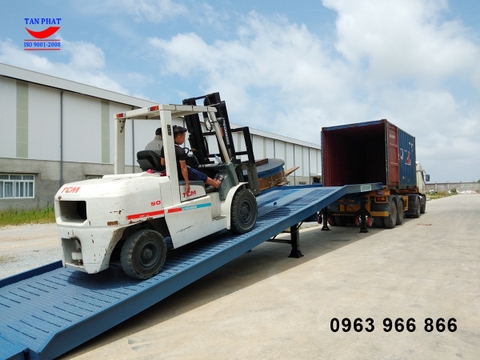

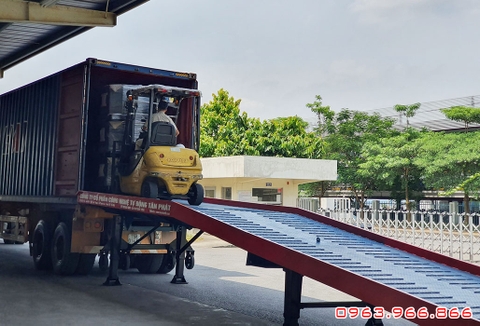

Cầu dẫn xe nâng lên container - Cầu container tạo dốc hỗ trợ xe nâng trong quá trình bốc xếp hàng hóa trên thùng công

Mẫu cầu container 10 tấn được sản xuất và lắp đặt hoàn thiện bởi CTCP Công nghệ Tự động Tân Phát

  • Đoạn bằng: Đây là không gian để xe nâng thực hiện quá trình bốc dỡ hàng hóa từ thùng container
  • Tấm gá: Nối liền cầu dẫn xe nâng với thùng xe container/xe chở hàng chuyên dụng
  • Xích chống trượt: Giúp khóa cố định cầu xe nâng với thùng xe container, đảm bảo cầu không bị dịch chuyển trong quá trình sử dụng và vận hành. Đồng thời, dây xích này cũng là bộ phận giúp xe nâng có thể di chuyển cầu dẫn sang vị trí khác.

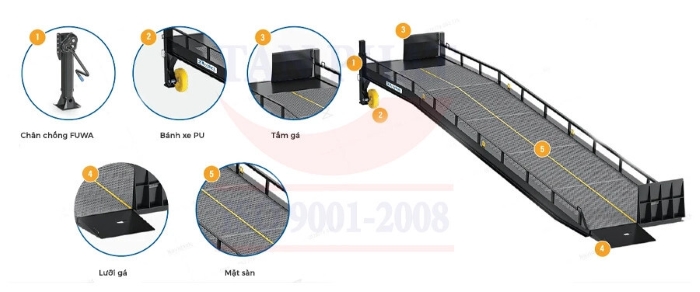

Các bộ phận cấu tạo cầu dẫn xe nâng

Các bộ phận cấu tạo cầu dẫn xe nâng

Phần 2: Chân cầu dẫn xe nâng

  • Chân chống Fuwa: Đây là bộ phận chịu lực chính của cầu dẫn lên container, có khả năng nâng hạ thay đổi độ cao từ ~1.350-1.650mm. Chú ý: Chỉ hạ chân chống cầu container xuống khi sử dụng và phải nâng lên khi di chuyển cầu dẫn sang vị trí khác.
  • Bánh xe PU: Giúp di chuyển cầu xe nâng đến các vị trí khác nhau để phục vụ nhu cầu bốc xếp hàng hóa. Quý khách không dùng bánh xe trong vấn đề chịu lực của cầu để tránh làm gãy, vỡ bánh xe. Đặc biệt, đây chính là giải pháp cầu xe nâng di động cho khách hàng có nhu cầu.

Bên cạnh đó, Tân Phát còn thi công thêm bộ lan can cho cầu xe nâng nhằm giới hạn ranh giới hoạt động, gia tăng tính an toàn khi sử dụng cầu container. Quý khách hàng quan tâm và có nhu cầu mua cầu container vui lòng gọi trực tiếp tới hotline: 0963 966 866 để được tư vấn cụ thể hơn.

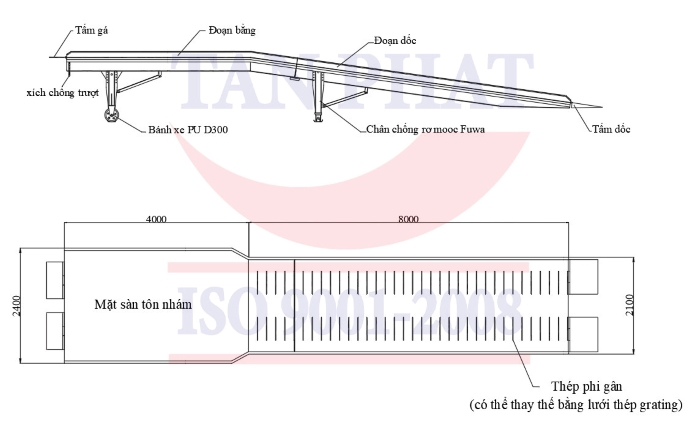

  • Bản vẽ cầu xe nâng lên container tiêu chuẩn

Bản vẽ kỹ thuật cầu dẫn xe nâng lên container

Bản vẽ kỹ thuật cầu xe nâng lên container

Quy trình sản xuất, lắp đặt cầu dẫn xe nâng

Về cơ bản, quy trình sản xuất và lắp đặt cầu lên container bao gồm những bước sau:

Bước 1: Tiếp nhận đơn hàng

Tiếp nhận thông tin mua hàng của khách hàng thông qua hotline: 0963.966.866

Bộ phận kinh doanh tiến hành tư vấn và cung cấp giải pháp thiết kế cầu dẫn xe nâng đáp ứng tốt nhất nhu cầu của khách hàng

Bước 2: Đưa thông tin cho bộ phận sản xuất

Bộ phận kỹ thuật tiếp nhận thông tin đơn hàng từ bộ phận kinh doanh

Lên kế hoạch bản vẽ thiết kế và kiểm tra vât tư trước khi đưa vào sản xuất

Bước 3: Tiến hành sản xuất

Bộ phận sản xuất tiếp nhận bản vẽ thiết kế và sản xuất theo đơn đặt hàng

Trước khi xuất xưởng, cầu lên container sẽ được kiểm tra chất lượng theo đúng tiêu chuẩn an toàn và những yêu cầu của khách hàng đặt ra trước đó.

Bước 4: Chuyển hàng vào kho thành phẩm

Bước 5: Lắp đặt và bàn giao tận nơi cho khách hàng

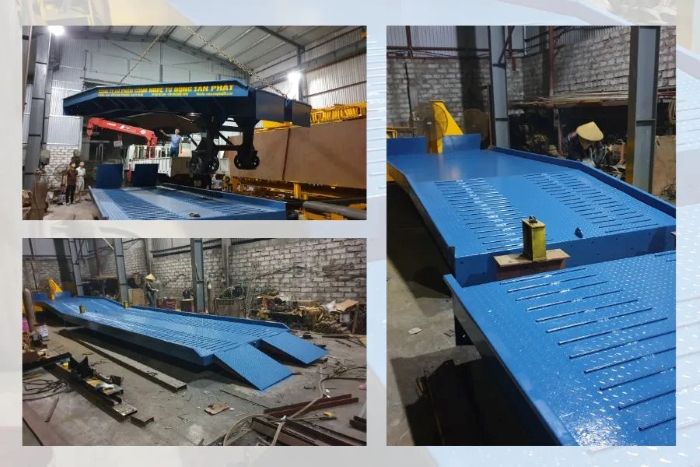

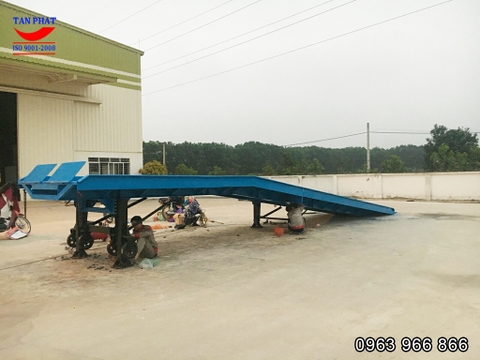

Một số hình ảnh quá trình sản xuất cầu dẫn xe nâng lên container.

Một số hình ảnh quá trình sản xuất cầu dẫn xe nâng lên container.

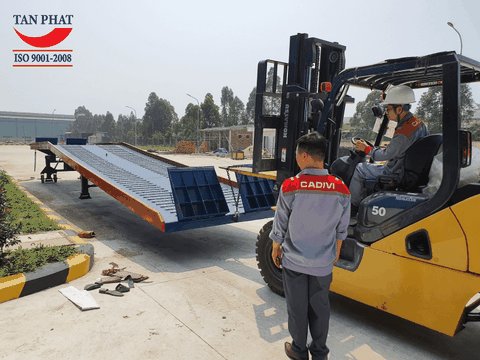

Hướng dẫn di chuyển và vận hành cầu container

Cầu lên container hoạt động dựa trên nguyên lý tạo dốc thông qua hệ thống chân chống romooc, do đó, các bước vận hành thiết bị cơ bản như sau:

Bước 1: Đặt cầu vào đúng vị trí

Vị trí đặt cầu phải đảm bảo bằng phẳng, nền đất cứng vững, đảm bảo 2 đầu của cầu không có vật cản khác, giúp xe container có thể tiếp cận đầu đoạn bằng cầu dễ dàng.

Đồng thời, không gian để cầu rộng thoáng để xe nâng có thể dễ dàng di chuyển ra/vào bốc xếp hàng hóa.

Bước 2: Kiểm tra chân chống cầu công

Chân chống cần được hạ hết và tiếp đất một cách chắc chắn.

Lưu ý không đặt chân chống trên nền đất yếu gây tình trạng sụt lún, đổ cầu trong quá trình làm việc

Bước 3: Kiểm tra đầu dốc cầu công

Đảm bảo đầu dốc cầu được đặt chắc chắn, không gây rung lắc, mất an toàn trong quá trình xe nâng làm việc và di chuyển trên cầu.

Bước 4: Dựng tấm tiếp giáp thùng xe

Dựng 2 tấm gá của cầu container lên phía trên để cho xe di chuyển vào đúng vị trí mong muốn, sau đó, hạ xuống nhằm nối liền cầu công với thùng xe.

Bước 5: Tiếp nối cầu với thùng xe

Điều chỉnh độ cao tương thích của cầu xe nâng với thùng xe container, đảm bảo cầu thẳng dọc thùng xe, điểm tiếp cầu và thùng xe phải sát nhau.

Bước 6: Khóa xích an toàn

Cần khóa xích an toàn để đảm bảo cầu dẫn xe nâng và thùng xe kết nối chắc chăn, không bị dịch chuyển khi xe nâng làm việc trên mặt cầu.

Bước 7: Nâng hạ bánh xe

Chỉ dùng bánh xe khi di chuyển cầu cont, khi bánh xe còn chạm đất, không cho xe nâng hay bất kỳ loại hàng có tải trọng nào lên mặt cầu.

Bước 8: Bốc dỡ hàng hóa

Xe nâng thực hiện công việc bốc dỡ hàng hóa từ container xuống vị trí kho xác định.

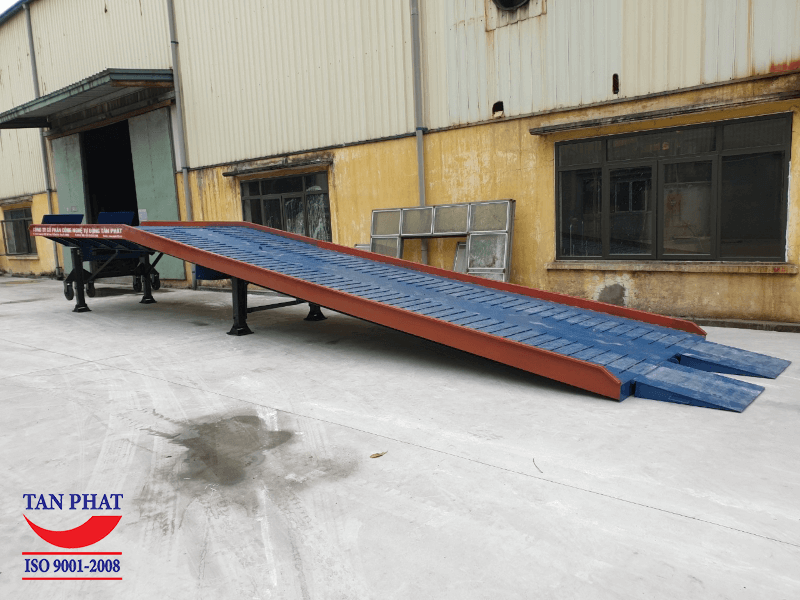

Cầu dẫn xe nâng lên container - Cầu xe nâng 13m tiêu chuẩn bàn giao tại Kinh Môn, Hải Dương

Mẫu: Cầu xe nâng 13m tiêu chuẩn bàn giao tại Kinh Môn, Hải Dương, hoàn toàn đáp ứng được nhu cầu của khách hàng

Nguyên lý hoạt động, vận hành của cầu dẫn xe nâng lên container

Tất cả các loại cầu xe nâng lên container hiện nay đều hoạt động dựa trên nguyên lý tạo dốc thông qua hệ thống chân chống romooc. Cụ thể:

  • Người vận hành di chuyển cầu container đến vị trí yêu cầu. Sau đó hạ chân chống cầu xuống đất đến độ cao mong muốn.
  • Chân chống bắt đầu hạ xuống từ từ.
  • Sau khi đạt cao độ mong muốn, cố định chốt chân chống cầu, khóa chốt xích cầu xe nâng vào xe container. Hạ tấm gá, lưỡi gà để cho xe nâng lên cầu.
  • Sau khi sử dụng, tháo dây xích và nâng đoạn đường nối bằng tay cầm. Xe container sau đó có thể di chuyển đến địa điểm khác.

VIDEO HƯỚNG DẪN SỬ DỤNG CẦU DẪN XE NÂNG LÊN CONTAINER CHI TIẾT:

Bảng giá cầu lên container chi tiết

  • Giá bán cầu dẫn xe nâng mới nhất hiện nay như sau:

Cầu xe nâng 6 tấn

Từ 90 triệu đồng

Cầu xe nâng 8 tấn

Từ 93 triệu đồng

Cầu xe nâng 10 tấn

Từ 97 triệu đồng

Cầu xe nâng 15 tấn

Từ 100 triệu đồng

Tuy nhiên, giá bán cầu dẫn xe nâng lên container còn phụ thuộc vào nhiều yếu tố khác, đặc biệt là giá sắt từng thời điểm. Để nhận giá bán chính xác của sản phẩm cầu lên container thời điểm hiện tại, quý khách hàng vui lòng liên hệ hotline: 0963 966 866 hoặc đăng ký nhận thông tin qua form liên hệ dưới đây.

  • Các yếu tố ảnh hưởng đến giá cầu dẫn xe nâng lên container

Để mua cầu dẫn xe nâng lên container chất lượng với giá thấp nhất, quý khách hàng cần nắm rõ những yếu tố ảnh hưởng đến giá cầu container.

Yếu tố 1: Kích thước cầu dẫn xe nâng

Cấu tạo cầu xe nâng 90% từ sắt thép, cùng với đó, cao độ xe container dao động phổ biến quanh 1.35m, nên để đảm bảo độ nghiêng an toàn cho xe nâng khi di chuyển lên và xuống cầu, chiều dài cầu dẫn xe nâng sẽ thường được thiết kế từ 9-13m.

"Giá thành cầu dẫn xe nâng tỉ lệ thuận với chiều dài cầu dẫn"

Theo đó, nếu xét trên cùng một tải trọng, cầu container càng ngắn, số lượng sắt thép sử dụng sẽ càng ít, từ đó, giá đầu tư cầu dẫn sẽ thấp xuống và diện tích đặt cầu container cũng được tiết kiệm. Tuy nhiên, cầu quá ngắn sẽ khiến cho xe nâng khó di chuyển bởi góc nghiêng lớn, độ dốc cao.

Bên cạnh đó, để tránh tình trạng võng, gãy cầu do lực tác động quá lớn, khi chiều dài cầu tăng lên thì số lượng chân chống romooc cũng phải tăng theo, từ đó, đẩy giá thành tổng thể của cầu dẫn xe nâng lên cao.

Yếu tố 2: Tải trọng cầu xe nâng

Mỗi sản phẩm cầu lên container sẽ có quy định về khả năng chịu tải tối đa khác nhau, nếu sử dụng cầu vượt quá mức tải trọng cho phép của sản phẩm sẽ gây phá hủy, gãy, nứt cầu gây nguy hiểm.

Vì vậy, để đảm bảo an toàn trong quá trình sử dụng, độ dày mặt cầu và số lượng chân chống romooc cần được đặc biệt quan tâm.

  • Mặt cầu dẫn càng dày, khả năng chịu lực càng tốt: Tuy nhiên, lượng sắt thép cần sử dụng cũng nhiều hơn nên sẽ ảnh hưởng lớn đến giá thành của cầu dẫn xe nâng
  • Số lượng chân chống romooc càng nhiều thì khả năng chịu lực càng tốt: Tuy nhiên điều này cũng tác động đến giá của cầu dẫn bởi một cặp chân chống có giá đầu tư không nhỏ.

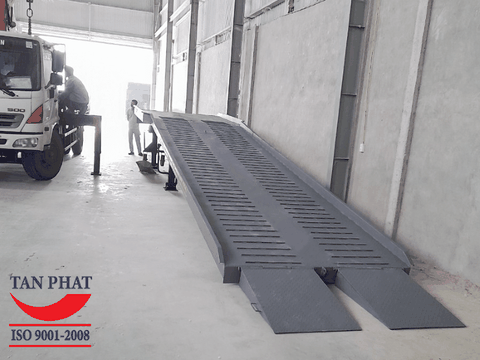

Cầu dẫn xe nâng lên container - Cầu dẫn xe nâng được sử dụng tại KCN Châu Sơn, Hà Nam

Mẫu: Cầu dẫn xe nâng 10 tấn được sử dụng tại KCN Châu Sơn, Hà Nam (Cầu sử dụng mặt tôn nhám dày 5mm và 4 chân chống romooc Fuwa)

Yếu tố 3: Kết cấu chống trượt

Có 2 kiểu kết cấu chống trượt chính được sử dụng để tăng khả năng ma sát cho bánh xe nâng khi di chuyển trên cầu dẫn, gồm: Thép phi gân và lưới grating chống trượt.



Cầu dẫn sử dụng mặt sàn thép phi gân

Cầu dẫn sử dụng lưới thép grating
Ưu điểm

Giá rẻ, dễ sửa chữa, độ bền cao

Xe di chuyển êm, không hại lốp
Nhược điểm Độ xóc khá lớn

Giá thành cao, dễ rách lưới

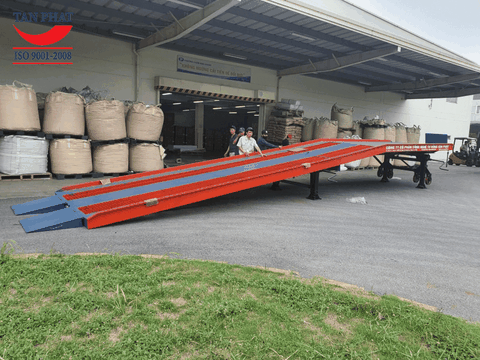

Cầu dẫn xe nâng lên container - Cầu container sử dụng lưới grating chống trượt

Cầu container sử dụng lưới grating chống trượt

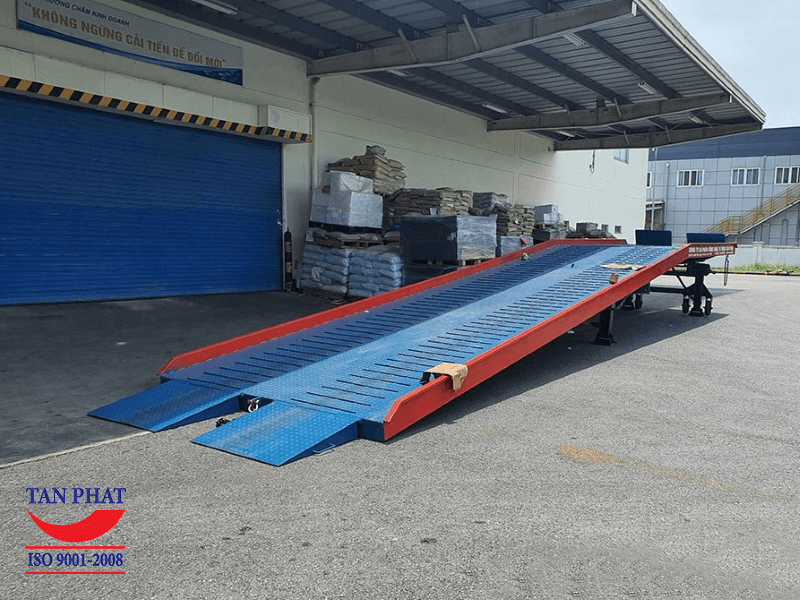

Cầu dẫn xe nâng lên container - Cầu container sử dụng mặt thép phi gân chống trượt

Cầu container sử dụng mặt thép phi gân chống trượt

Hướng dẫn lắp đặt cầu dẫn xe nâng lên container

Để sử dụng cầu dẫn xe nâng lên container lâu dài, quý khách hàng cần nắm vững một số kiến thức về quy trình lắp đặt cũng như sử dụng và bảo dưỡng cầu container. Cụ thể như sau:

Quy trình lắp đặt cầu dẫn xe nâng

  • Bước 1: Chuẩn bị dụng cụ và thiết bị cần thiết

  • Bước 2: Di chuyển cầu container đến vị trí lắp đặt. Đảm bảo vị trí phẳng và có độ bền đủ để chịu tải trọng.

  • Bước 3: Sử dụng xe cẩu ghép 2 phần của cầu container thành 1 khối, đảm bảo cầu được đặt đúng vị trí và hướng.

  • Bước 4: Kết nối các đai ốc, đảm bảo siết chúng đúng cách và đủ lực để chịu tải trọng.

  • Bước 5: Sau khi cầu đã được đặt ở đúng vị trí, cần kiểm tra kỹ lại trước khi sử dụng để đảm bảo an toàn.

Cách sử dụng cầu dẫn xe nâng đảm bảo độ bền của cầu

  • Định kỳ kiểm tra các bộ phận của cầu xe nâng nhằm phát hiện sớm các vấn đề có thể gây hư hỏng cho cầu dẫn.

  • Bôi trơn các bộ phận của cầu như bánh răng, trục, puly, vòng bi,... để đảm bảo chúng luôn hoạt động ổn định và mượt mà.
  • Vệ sinh sạch sẽ bề mặt sản phẩm, đặc biệt là khu vực xung quanh các bộ phận quan trọng, để loại bỏ bụi bẩn, gỉ sét, dầu mỡ, hay các chất gây ăn mòn khác.
  • Kiểm tra các bu lông, đai ốc để đảm bảo rằng chúng không bị lỏng..

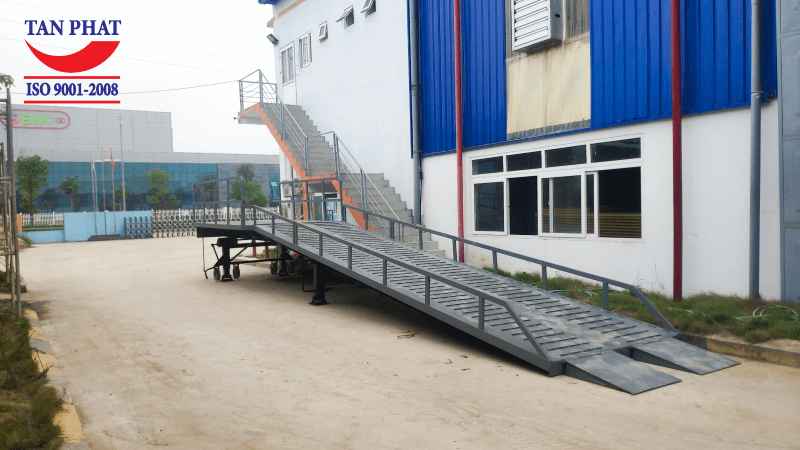

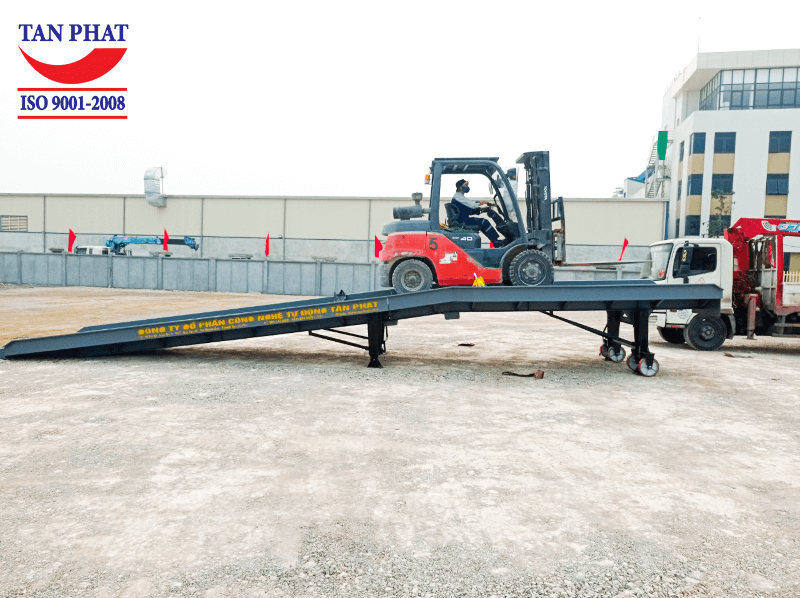

Cầu dẫn xe nâng lên container - Cầu container 8 tấn bàn giao tại Nho Quan, Ninh Bình

Mẫu: Cầu container 8 tấn mới bàn giao tại Nho Quan, Ninh Bình

Nếu quý khách hàng đang tìm kiếm đơn vị cung cấp cầu dẫn xe nâng lên container uy tín, chất lượng với giá thành rẻ, hãy liên hệ ngay tới Công ty Cổ phần Công nghệ Tự động Tân Phát – Đơn vị có gần 20 năm kinh nghiệm trong thiết kế, gia công và cung cấp cầu dẫn xe nâng lên container trên thị trường.

  • Cầu mới 100%.
  • Cam kết bảo hành lâu dài (12 tháng đến 24 tháng) từ đơn vị sản xuất.
  • Mẫu mã đẹp, độ bền cao, giá thành hợp lý.

Để nhận TƯ VẤNBÁO GIÁ, cũng như các chương trình ưu đãi, chiết khấu khi mua cầu dẫn xe nâng tại Tân Phát, quý khách vui lòng liên hệ:
