Tìm hiểu cấu tạo sàn nâng hạ thủy lực (Dock Leveler)

Sàn nâng hạ thủy lực có cấu tạo không quá phức tạp, gồm 2 phần chính gồm: phần khung cơ khí và phần hệ thống thủy lực.

Sàn nâng thủy lực là gì?

Sàn nâng thủy lực hay sàn nâng hạ thủy lực, dock leveler,… là thiết bị nâng hạ hỗ trợ xe nâng ra vào thùng container. Thiết bị này được ứng dụng trong quá trình bốc/xếp hàng hóa từ kho vào thùng cont hoặc ngược lại, rút hàng từ thùng cont vào kho.

Chính bởi chức năng đó, mà các sản phẩm sàn nâng hạ thủy lực thường được lắp trong các nhà máy sản xuất, các bến tàu, kho bãi,…hoặc một số vị trí khác có các xe vận chuyển hàng hóa lớn với tần suất nhiều.

Với khả năng tạo độ dốc kết nối sàn kho và sàn thùng container, cùng với đặc tính linh hoạt có thể nâng lên hạ xuống – thay đổi chiều cao, cũng như độ bền lớn, Dock Leveler được đông đảo khách hàng biết đến và sử dụng. Nhờ đó, quá trình bốc xếp hàng hóa cũng trở nên nhanh chóng, tiết kiệm chi phí và đạt hiệu suất cao.

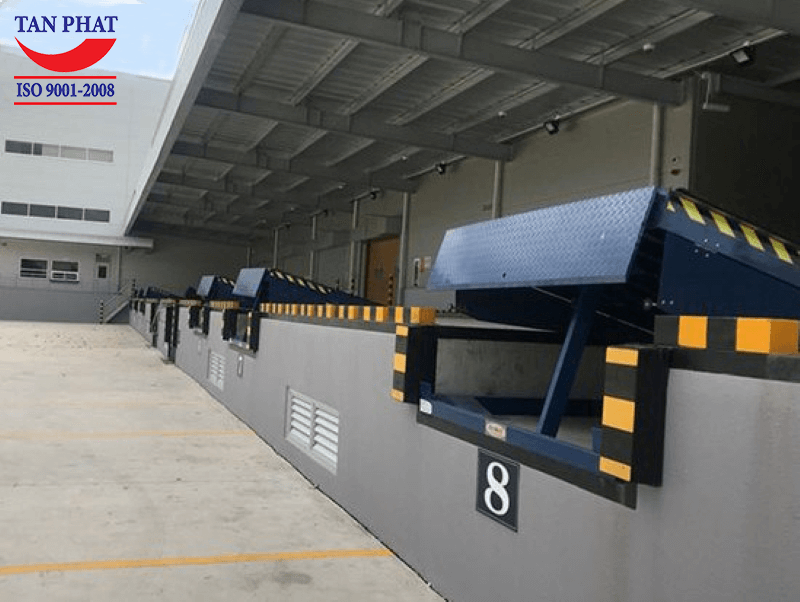

Sàn nâng thủy lực (Dock Leveler) được lắp đặt tại kho nhà máy

Cấu tạo chi tiết sàn nâng hạ thủy lực

Như đã nói, sàn nâng thủy lực (Dock Leveler) có cấu tạo không quá phức tạp, gồm 2 phần chính: Phần khung cơ khí và phần hệ thống nâng hạ thủy lực. Về cấu tạo chi tiết, tùy loại Dock được sử dụng mà có những sự khác biệt nhất định.

Phần khung cơ khí

Khung cơ khí sàn nâng hạ thủy lực (Dock Leveler) được sản xuất từ thé chịu lực với độ bền cao, chắc chắn và an toàn.

Phần khung cơ khí sàn nâng thủy lực bao gồm:

- Mặt sàn nâng: Đây là bộ phận trực tiếp để xe nâng đi lên và xuống nên cần đảm bảo độ chắc chắn, tính an toàn và khả năng chịu tải tốt. Chất liệu sản xuất mặt sàn nâng thường là thép nhập khẩu có độ dày từ 6-8mm.

- Tấm chắn 2 bên: Đây là bộ phận quan trọng, có vai trò bảo vệ hố bê tông, không để vật lạ rơi vào hố khi sàn nâng đang hoạt động. Đồng thời, tấm chắn 2 bên này cũng được tích hợp cảm biến chống kẹt, đảm bảo an toàn cho người vận hành trong quá trình sử dụng thiết bị.

- Lip sàn nâng thủy lực: Bộ phận này mở ra giúp sàn nâng kết nối với đuôi xe chở hàng.

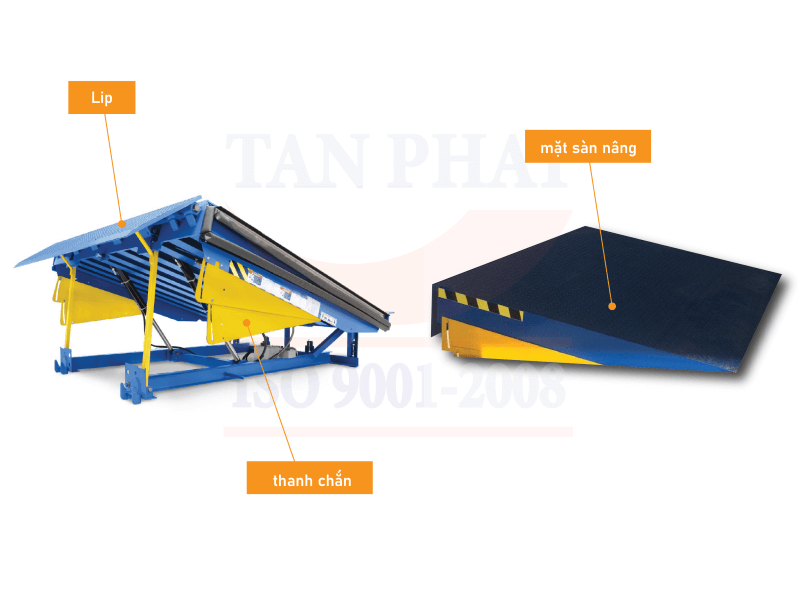

Cấu tạo phần khung cơ khí sàn nâng thủy lực

Hệ thống thủy lực

Hệ thống thủy lực là bộ phận giúp sàn nâng có thể nâng lên hạ xuống – điều chỉnh độ cao hợp giúp xe nâng có thể di chuyển trực tiếp từ kho lên thùng cont. Tùy loại dock sử dụng mà sẽ có hệ thống nâng hạ riêng như: nâng hạ thủy lực, nâng hạ cơ khí, nâng hạ túi khi,…Tuy nhiên, trong bài viết, Tân Phát sẽ giới thiệu hệ thống nâng hạ thủy lực.

Hệ thống nâng hạ thủy lực của Dock Leveler bao gồm:

- Xilanh thủy lực (piston thủy lực): Gồm 1-2 xilanh chính để nâng hạ toàn bộ Dock và 1 xilanh phụ để đóng mở lip.

- Bơm thủy lực: Có chức năng bơm/rút dầu thủy lực vào/ra khỏi piston để nâng hạ Dock

- Tủ điện điều khiển: Đây bộ phận điều khiển toàn bộ Dock thông qua các nút bấm trên tủ điện, thay vì phải tác động trực tiếp lên thiết bị. Nhờ đó vừa giảm bớt được nhân công, thời gian và vừa đảm bảo an toàn cho người vận hành.

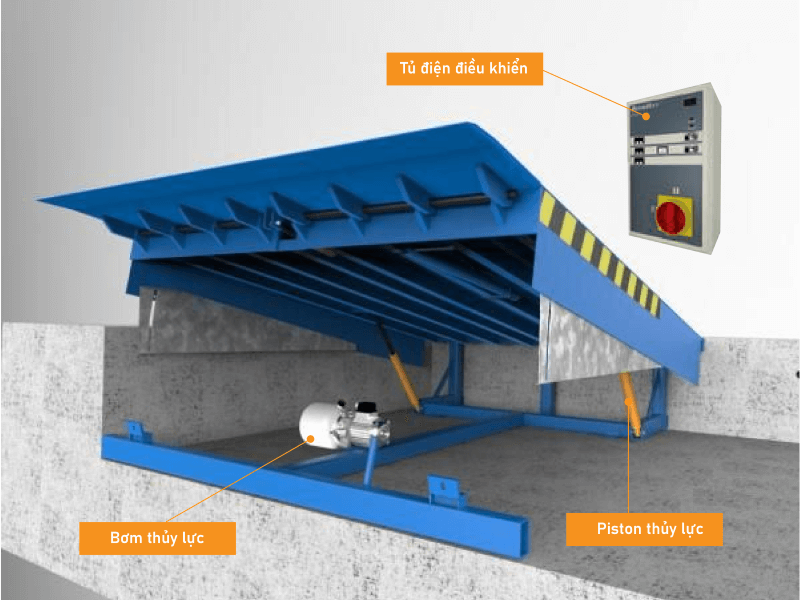

Hệ thống thủy lực sàn nâng thủy lực

Nguyên lý hoạt động sàn nâng hạ thủy lực

Sàn nâng thủy lực hoạt động dựa trên nguyên lý thủy lực tự động, hay còn gọi là nguyên lý truyền lực chất lỏng. Trong đó, hệ thống xilanh đóng vai trò chuyển hóa năng lượng thủy lực thành năng lượng cơ học.

Cụ thể, người vận hành bấm nút điều khiển trên tủ điện. Nhấn “ON”, bơm thủy lực sẽ bơm dầu thủy lực vào hệ thống piston, sau đó, piston sẽ chuyển hóa thủy lực này thành động năng, nâng dock lên.

Khi người vận hành thả nút "ON", bơm thủy lực sẽ rút dầu khỏi hệ thống piston, từ đó hạ Dock xuống.

Trên đây là những thông tin cơ bản nhất về cấu tạo cũng như nguyên lý hoạt động của sàn nâng hạ thủy lực (Dock Leveler). Quý khách hàng quan tâm đến sản phẩm và cần tư vấn, nhận báo giá có thể liên hệ với Tân Phát qua hotline: 0963 966 866 để nhận tư vấn chi tiết.

Tân Phát là đơn vị có nhiều năm kinh nghiệm trong sản xuất và cung cấp đa dạng các loại Dock Leveler tại nhiều tỉnh thành trên khắp cả nước. Sản phẩm của Tân Phát luôn được khách hàng tin tưởng lựa chọn nhờ chất lượng tốt, độ bền cao, giá cả cạnh tranh và đặc biệt chế độ bảo hành và sửa chữa đầy đủ, lâu dài.

3 mức độ nâng hạ của sàn nâng thủy lực
