Cấu tạo trạm cân ô tô 80 tấn – Cân ô tô Tân Phát

Trạm cân ô tô 80 tấn xuất hiện để thực hiện chức năng cân trọng lượng hàng hóa bên trong các xe tải/xe container chở hàng với tải trọng không vượt quá 80 tấn. Để thực hiện được điều đó, các trạm cân sẽ có cấu tạo gồm 2 phần chính: phần khung cơ khí và phần thiết bị điện.

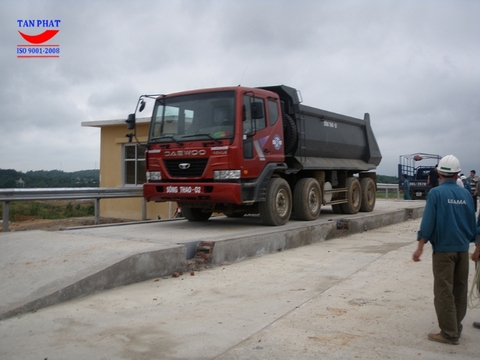

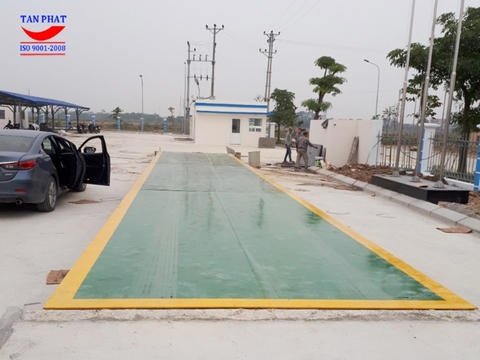

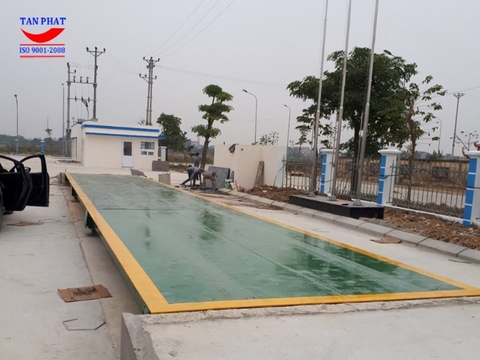

Bàn cân ô tô 80 tấn

Bàn cân cơ khí của trạm cân ô tô 80 tấn là bộ phận quan trọng, có tác dụng chịu lực chính của cân. Đây là khu vực cho xe đi lên, tác dụng lực vào các cảm biến được lắp dưới gầm bàn cân, phân tích, truyền tín hiệu đến các bộ phận khác để cho ra kết quả cân chính xác.

Thông tin kỹ thuật:

- Vật liệu chế tạo: Sắt thép hoặc bê tông cốt thép

- Sản xuất tại: Công ty cổ phần tự động hóa Tân Phát

- Tải trọng max: 80 tấn

- Kích thước bàn cân: 10x3m, 12x3m, 16x3m và 18x3m

- Kết cấu dầm chính: U dập hoặc I, U, H đúc.

- Bàn cân được sơn chống oxi hoá và sơn phủ bằng sơn màu đảm bảo tính thẩm mỹ cho cân.

- Số lượng module: 01, 02, 03 thép kết cấu tổ hợp, thép cốt đổ bê tông.

- Độ dày mặt cân: thép 10 - 12mm, tích hợp 4 giảm dao động ở các góc bàn cân

- Mỗi module có 06 dầm dọc + 01 dầm ngang U350, I350,... . dầm cân sử dụng công nghệ uốn thép chuyên dụng tiên tiến nhất hiện nay và các gân tăng cường liên kết giữa các dầm chính.

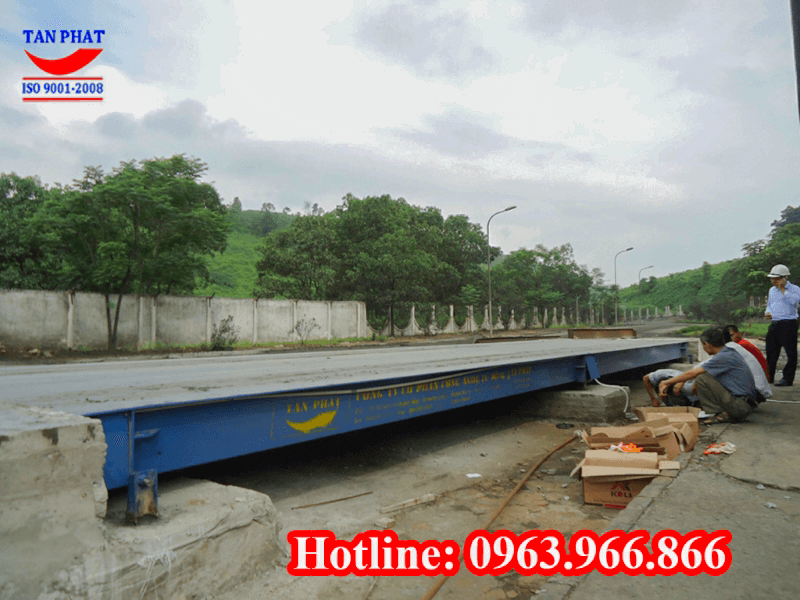

Bàn cân ô tô 80 tấn được lắp đặt tại Bát Xát, Lào Cai

Hệ cảm biến lực (Loadcell)

Có chức năng nhận lực tác động từ bàn cân và phân tích tín hiệu truyền đến bộ cộng, sang đầu cân để hiển thị kết quả cân chính xác, Loadcell là bộ phận vô cùng quan trọng của một trạm cân ô tô điện tử 80 tấn nói riêng và các loại trạm cân ô tô khác nói chung.

Tại Tân Phát, chúng tôi nhập khẩu trực tiếp thiết bị loadcell từ các đối tác lớn như Keli, Zemic, Mettler Toledo,…nhằm mang đến cho khách hàng những sản phẩm cân ô tô với chất lượng tốt nhất, giá thành rẻ nhất, đáp ứng được nhu cầu sử dụng của khách hàng.

Thông tin kỹ thuật:

- Loadcell dạng trụ hoặc loadcell dạng cầu bi

- Tín hiệu truyền thông cảm biến: Tín hiệu số (Digital) hoặc tín hiệu tương tự (Analog)

- Model: QS-D, QS-A, ZSGB của Keli,...và rất nhiều loại model khác

- Hãng sản xuất: Zemic, Keli, Mettler Toledo,…

- Xuất xứ: Hàn Quốc, Trung Quốc, Mỹ,…

- Nơi sản xuất: Trung Quốc

- Tiêu chuẩn: OIML

- Cấp chính xác : C3

- Tiêu chuẩn cấp bảo vệ: IP65 đảm bảo sử dụng trong các môi trường điều kiện công nghiệp khắc nghiệt.

- Chất liệu cấu tạo: thép, hợp kim

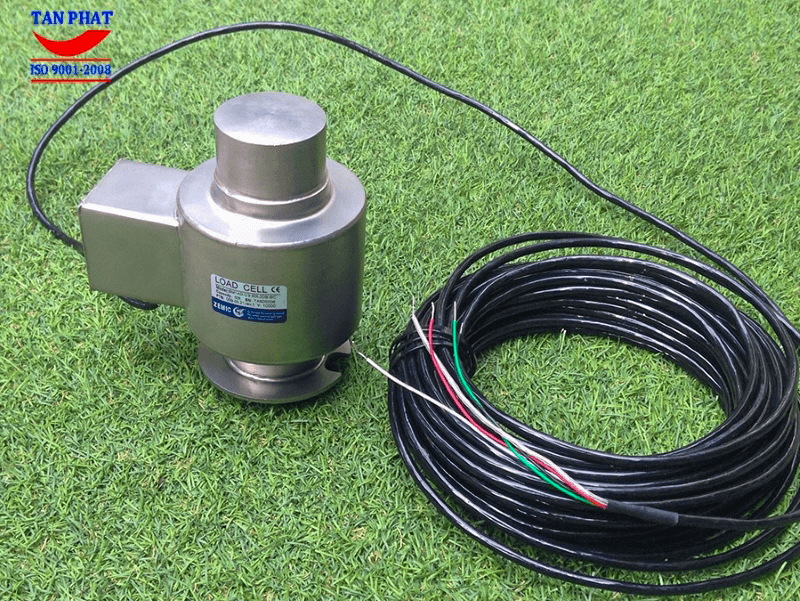

Loadcell Zemic BM14 được lắp đặt tại các trạm cân ô tô điện tử

Đầu cân – Bộ hiển thị điều khiển

Nếu loadcell là bộ phận nhận tín hiệu lực tác động khi xe lên bàn cân thì đầu cân là bộ phận hiển thị chính xác tải trọng của cân lên mang hình, giúp người quản lý trạm cân có thể đọc được trọng lượng chính xác của xe chở hàng cần cân.

Thông tin kỹ thuật:

- Model: XK3118K8A, D2008FA, IND,…

- Hãng sản xuất: Keli, Mettler Toledo, CAS, HBM,…

- Xuất xứ: Trung Quốc, USA, EU, Hàn Quốc

- Đa chức năng: có thể kết nối máy tính, máy in

- Bước nhảy cân: 10kg

- Nguồn cấp điện 220V. Có sử dụng Pin lưu điện hoặc không.

- Đi kèm bộ tài liệu hướng dẫn sử dụng.

- Kiểm định chất lượng bởi cục đo lường.

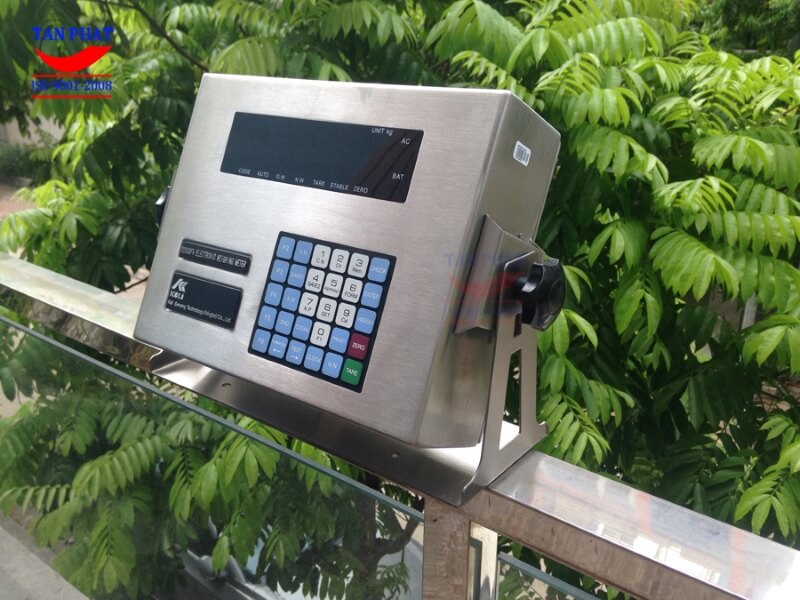

Đầu cân Keli D2008FA

Bộ cộng tín hiệu

Bộ cộng tín hiệu được lắp đặt tại trạm cân ô tô 80 tấn có chức năng nhận tín hiệu từ 4-8 bộ loadcell, tổng hợp và gửi về đầu cân. Bộ cộng này được lắp đặt dưới gầm bàn cân cùng với loadcell.

Thông số kỹ thuật:

- Model: JXHG

- Hãng sản xuất: KELI

-  Xuất xứ: Trung Quốc

- Chức năng: phối hợp điện áp từ các cảm biến trọng lượng, đưa về đầu cân.

- Số lượng đầu vào tín hiệu phụ thuộc vào số lượng cảm biến lực cho trạm.

- Thiết kế vỏ inox chống nước, phù hợp cho các môi trường công nghiệp.

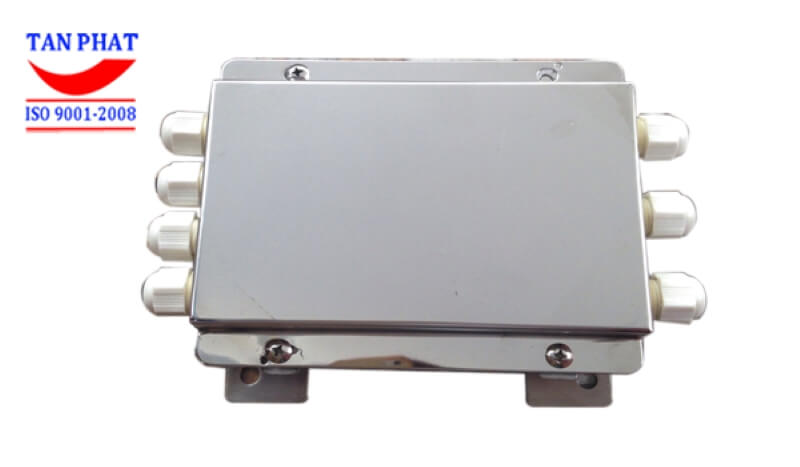

Bộ cộng tín hiệu JXHG

Các thiết bị hỗ trợ khác

Bên cạnh những bộ phận chính cần có trong các trạm cân ô tô 80 tấn, theo yêu cầu của khách hàng, Tân Phát sẽ thực hiện lắp đặt một số thiết bị hỗ trợ khác, phục vụ cho nhu cầu cân tự động hoặc phục vụ nhu cầu khác riêng của khách hàng.

Màn hiển thị phụ

- Model: DPM-5

- Tình trạng: Mới 100%

- Bảng LED 6 số

- Chuẩn giao tiếp RS232C

- Tốc độ baud từ 1.200 đến 38.400

- Kích thước: 600mm x 200mm x 150mm

- Chiều cao chữ số: 100mm

- Hãng sản xuất: KELI, Mettler Toledo

- Xuất xứ: Trung Quốc, USA

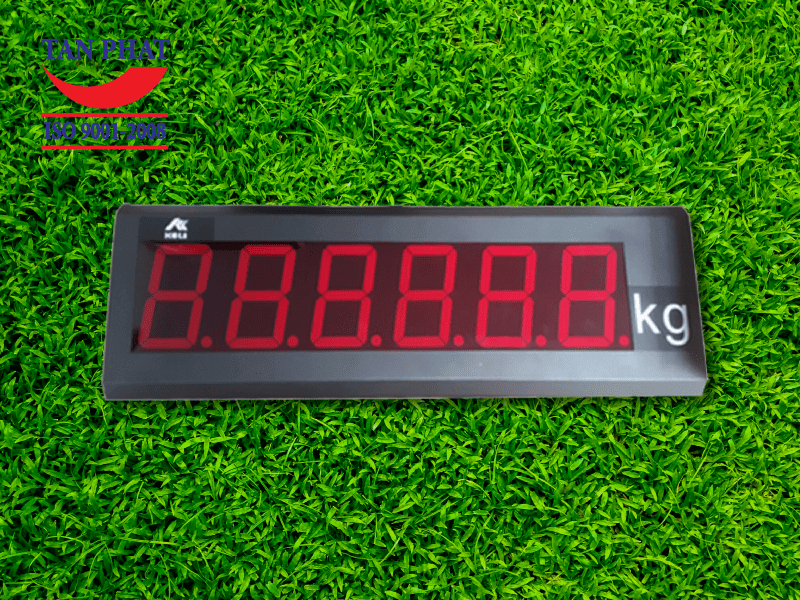

Màn hiển thị phụ ngoài trời

Phần mềm quản lý trạm cân

- Giao diện đơn giản, sử dụng phông chữ tiếng Việt cho phép người vận hành trạm cân dễ dàng.

- Phần mềm đa dạng sản phẩm, mẫu báo cáo, mẫu phiếu cân theo yêu cầu của khách

- Lập trình phù hợp cho mọi đối tượng khách hàng, ngành nghề của quý khách.

- Chức năng in phiếu cân cho từng mã cân, phần mềm cho phép ghi lại biển số xe, tên khách hàng, trọng lượng, thời gian.

- Thống kê chi tiết hàng hóa theo từng mã hàng:

- Phần mềm của chúng tôi có thể đáp ứng mọi nhu cầu của khách hàng.

- Chức năng tìm kiếm cho phép tìm nhanh biển số và các số liệu liên quan của những xe đã từng vào cân.

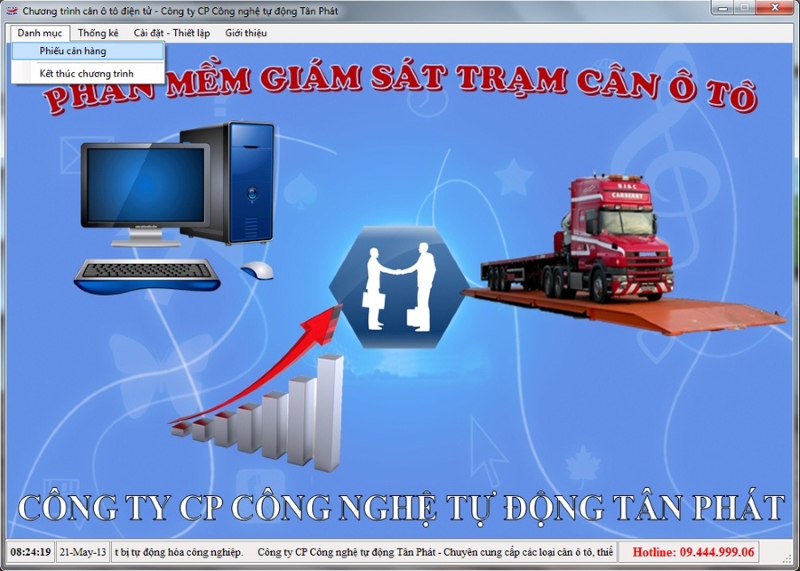

Phần mềm quản lý trạm cân ô tô điện tử

Máy tính, máy in

- Phần hệ thống lưu trữ thông tin dữ liệu cân, thông tin số liệu. Toàn bộ phần danh mục này do khách hàng mua hoặc yêu cầu riêng tới công ty Tân Phát cung cấp.

Kiểm định chất lượng

- Kiểm định bằng phương pháp quả chuẩn tĩnh

- Theo tiêu chuẩn đo lường chất lượng Việt Nam

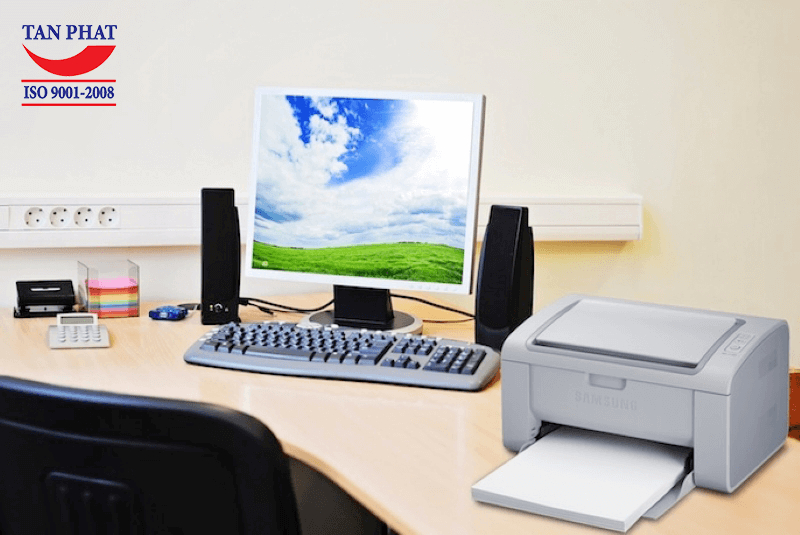

Hệ thống máy tính máy in được lắp trong nhà cân để xuất dữ liệu cân ô tô ra phiếu in

Móng cân, Nhà điều hành

- Để giảm chi phí và tạo sự thuận tiện, móng cân và nhà điều hành thường do khách hàng tự thi công

- Công ty Tân Phát cung cấp bản vẽ thiết kế và hướng dẫn khách hàng thi công.

Các thiết bị phụ kiện, hạng mục khác của hệ trạm cân ô tô 80 tấn

- Bộ lưu điện, chống sét lan truyền, chuông báo. Toàn bộ phần này quý khách yêu cầu bổ sung riêng.

Trên đây là cấu tạo chi tiết một trạm cân ô tô 80 tấn, quý khách có nhu cầu lắp đặt vui lòng liên hệ Tân Phát – Đơn vị có hơn 14 năm kinh nghiệm trong ngành với hàng loạt các sản phẩm trên khắp cả nước. Hotline: 0963 966 866.
