Cân xe tải điện tử là gì? Cấu tạo và nguyên lý hoạt động

Cân xe tải điện tử xuất hiện tại nước ta từ khá sớm, trải qua quá trình phát triển và nâng cấp theo thời gian, hiện tại, cân xe tải ngày càng chất lượng, đạt cấp chính xác 3 theo tiêu chuẩn Việt Nam TCVN4988-89 hay Class 3 theo tiêu chuẩn quốc tế OIML-R76.

Với sự phát triển của các ngành công nghiệp, đặc biệt là các ngành giao thông, vận tải, vận chuyển, nhu cầu sử dụng cân xe tải để cân trọng lượng hàng hóa, tránh tình trạng quá tải đang ngày càng lớn. Vậy nên, số lượng các trạm cân cũng ngày càng nhiều. Tuy nhiên, không phải ai cũng hiểu cân xe tải điện tử là gì? Cấu tạo và nguyên lý hoạt động ra sao.

Cân xe tải điện tử là gì?

Cân xe tải điện tử hay còn gọi là cân ô tô điện tử, cân ô tô, cân trọng tải xe,…Đây là một hệ thống trạm cân được cấu thành bởi nhiều hạng mục nhỏ. Cân xe tải hiện nay có nhiều loại trạm với mức tải trọng tối đa khác nhau, từ 20 tấn – 150 tấn tùy nhu cầu sử dụng của từng đơn vị.

Mục đích sử dụng chính của cân xe tải là xác định khối lượng của hàng hóa trực tiếp trên xe ô tô chở hàng/xe container chở hàng.

Với đặc trưng sử dụng, mỗi chiếc cân xe tải đều được thiết kế riêng với chiều dài khác nhau, tùy theo nhu cầu cân dòng xe nào (từ xe tải, xe container tới các loại xe đầu kéo, xe bồn khác nhau đang có trên thị trường). Nếu bạn đặt mua cân ô tô với kích thước tiêu chuẩn, nó có thể đáp ứng cân các dòng xe phổ biến hiện có trên thị trường.

Và nếu bạn cần cân các loại xe có kích thước không phổ biến trên thị trường, bạn cần kế hoạch đặt kích thước riêng cho phù hợp với nhu cầu sử dụng. Việc đặt cầu cân xe tải với kích thước riêng trở nên đơn giản hơn hiện nay khi bạn tìm đến Công ty Cổ phần Công nghệ tự động Tân Phát. Nắm toàn bộ công nghệ sản xuất cân ô tô, cân xe tải điện tử, Tân Phát là một trong những đơn vị đầu ngành. Tại Tân Phát, quý khách hàng không chỉ mua được những chiếc cân xe tải với kích thước tiêu chuẩn mà còn có thể đặt thiết kế riêng theo nhu cầu sử dụng.

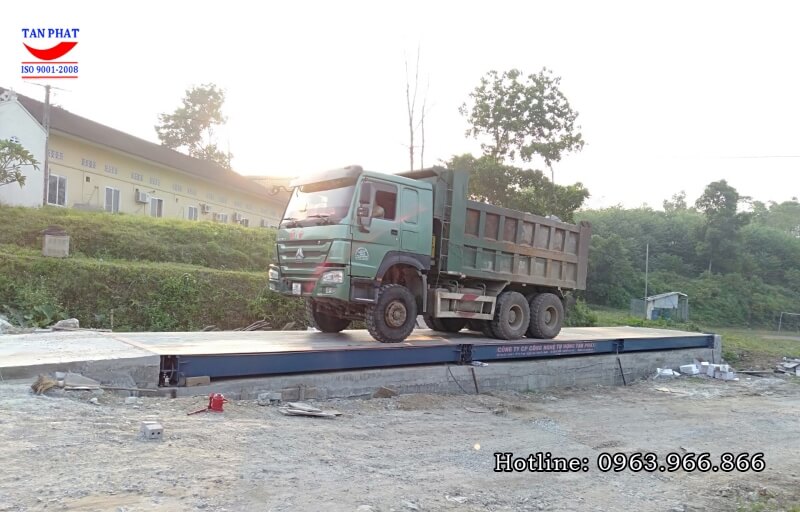

Cân xe tải điện tử 120 tấn được Tân Phát lắp đặt tại Yên Bình, Yên Bái

Cấu tạo cân xe tải điện tử

Cân ô tô điện tử được dùng để xác định khối lượng của xe tải hoặc xe container chở hàng. Để thực hiện được nhiệm vụ đó, trạm cân xe tải điện tử có cấu tạo gồm 3 phần cơ bản:

• Kết cấu xây dựng móng cân, nhà điều hành
• Bàn cân ô tô, cân xe tải
• Phần thiết bị điện cho cân ô tô

Móng cân, nhà điều hành

Phần kết cấu móng cân, nhà điều hành của một trạm cân xe tải điện tử được làm từ bê tông, vật liệu xây dựng, sắt thép,…

Móng cân là phần vô cùng quan trọng đối với một trạm cân ô tô điện tử. Móng cân đòi hỏi cao về sự chắc chắn, đúng tiêu chuẩn do cục đo lường quy định. Móng cân ô tô không được lún lệch, bởi sự lún lệch sẽ làm mất đi sự chính xác của cân.

Bên cạnh đó, nhà điều hành của trạm cân ô tô điện tử là khu vực lắp đặt đầu cân kết nối với hệ thống máy tính, máy in có phần mềm quản lý trạm cân. Đây là khu vực cho ra kết quả cân xe tải, hàng hóa với hệ thống máy móc đầy đủ.

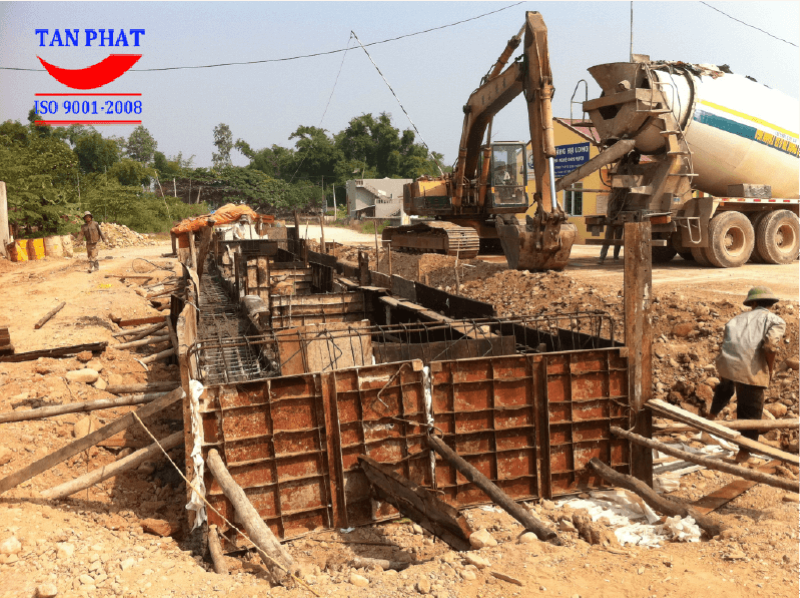

Thi công móng cân ô tô điện tử

Bàn cân xe tải

Bàn cân ô tô điện tử hay còn gọi là cầu cân ô tô là bộ phận được làm từ thép U đúc, I đúc hay bê tông cốt thép chịu lực, là phần mặt để xe tải/container đi lên.

Bàn cân ô tô được thiết kế với các kích thước khác nhau theo kích thước tiêu chuẩn của các dòng xe tải, xe công chở hàng đang có hiện nay trên thị trường, chủ yếu là 2 loại kích thước chính 12m và 18m, ngoài ra còn có các kích thước 7m, 10m, 12m, 16m, thậm chí là 21m.

Hiện, cầu cân ô tô, cân xe tải điện tử được lắp đặt theo 3 kiểu: Cân ô tô kiểu nổi, cân ô tô kiểu chìm và nửa nổi nửa chìm. Trong đó, cầu cân ô tô kiểu nổi phổ biến hơn cả bởi nó thuận tiện cho việc vệ sinh, lắp đặt, thay thế, bảo trì và bảo dưỡng trạm cân. Toàn bộ hệ cảm biến lực (loadcell), bàn cân nằm hoàn toàn trên mặt đất nên tránh ngập nước, giảm thiểu sự tác động của độ ẩm, chuột bọ phá hoại,…

Đối với cân chìm, cân ô tô nửa nổi nửa chìm lại là phương pháp tối ưu cho các nhà xưởng có diện tích hẹp. Tuy nhiên, loại cầu cân ô tô này khá khó trong việc bảo trì, bảo dưỡng bởi toàn bộ hệ thống loadcell nằm bên dưới lòng đất, dễ bị độ ẩm tác động, chuột bộ phá hoại gây hỏng hóc.

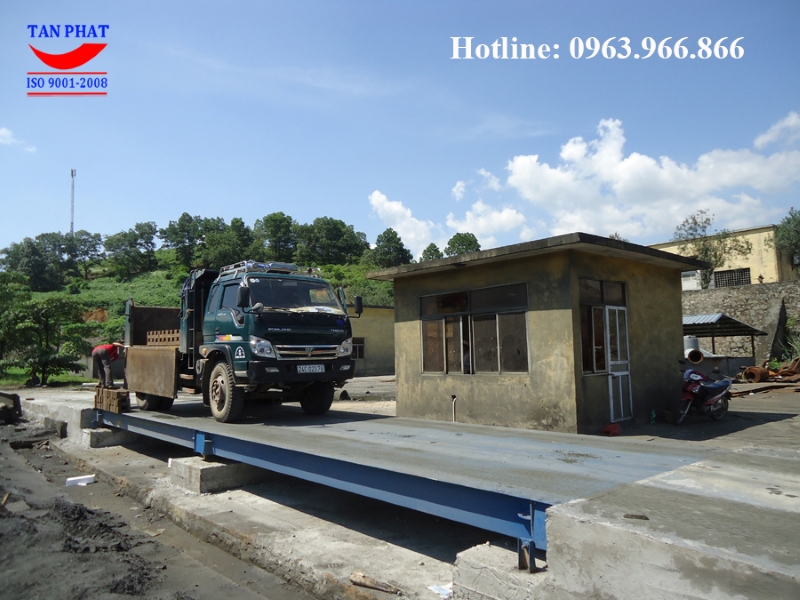

Bàn cân ô tô lắp nổi tại Bát Xát, Lào Cai do Tân Phát thi công

Phần thiết bị điện

Hệ thống thiết bị điện của một trạm cân xe tải điện tử bao gồm:

- Hệ cảm biến lực (loadcell)

- Bộ cộng tín hiệu

- Đầu cân hiển thị trọng lượng xe

- Bảng hiển thị ngoài trời

- Các thiết bị phụ trợ khác như máy tính, máy in, phần mềm quản lý trạm cân,…

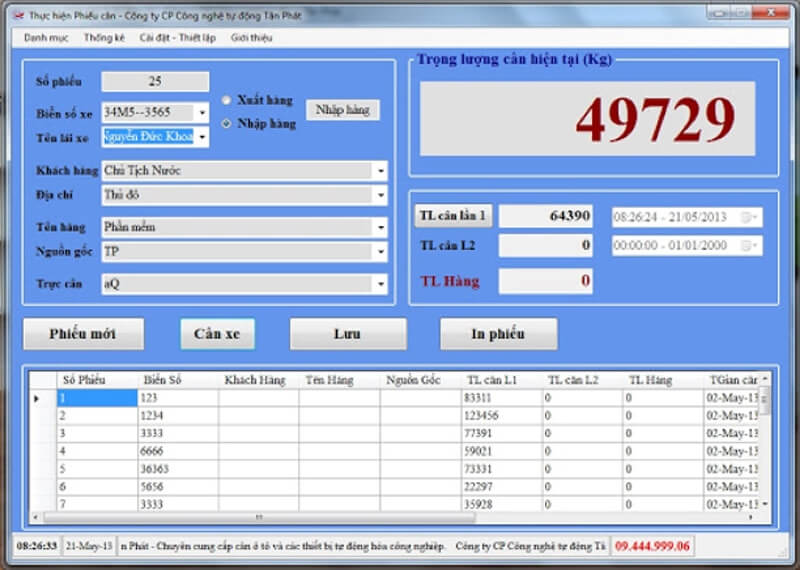

Phần mềm quản lý trạm cân xe tải điện tử do Tân Phát cung cấp

Nguyên lý hoạt động của cân xe tải điện tử

Cân ô tô điện tử hoạt động dựa trên nguyên lý tác động lực vào các cảm biến lực (loadcell). Tại đây, loadcell sẽ nhận tín hiệu, xử lý tín hiệu nhận được và chuyển lực đó sang bộ cộng tín hiệu. Bộ cộng tín hiệu sẽ tổng hợp lực nhận được từ hệ thống loadcell, cộng vào, chia trung bình để cho ra tải trọng tổng của xe cần cân. Tiếp đó, bộ cộng tín hiệu sẽ chueyenr tín hiệu về đầu cân. Đầu cân sẽ tiếp tục nhiệm vụ phân tích tín hiệu, đọc thông số để chuyển lên máy tính thông qua phần mềm cân, và đồng thời hiển thị trọng lượng cân lên bảng hiển thị ngoài trời.

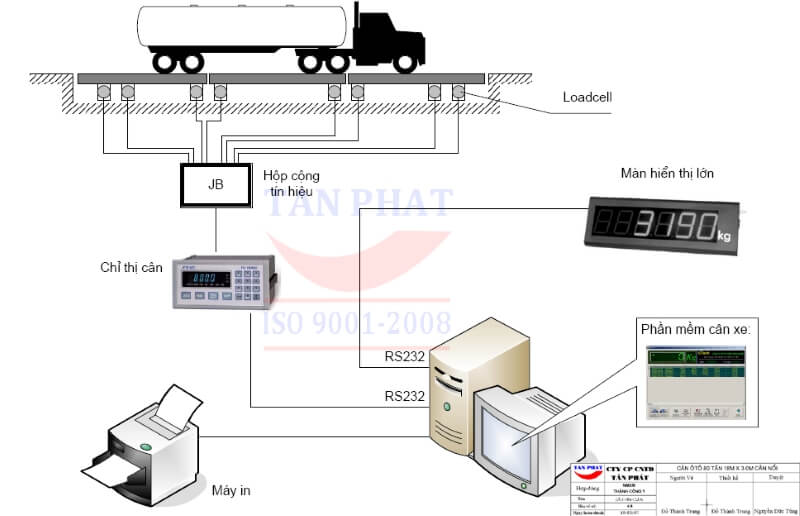

Cấu tạo chi tiết một trạm cân ô tô điện tử

Trên đây là những thông tin cơ bản về cấu tạo cũng như nguyên lý hoạt động của một trạm cân xe tải điện tử. Nếu quý khách hàng có nhu cầu lắp đặt một trạm cân ô tô điện tử có thể liên hệ với Tân Phát chúng tôi theo số hotline: 0963 966 866 để được tư vấn và hỗ trợ. Hoặc quý khách hàng cũng có thể đặt mua ngay tại “Cân ô tô điện tử Tân Phát”. Chúng tôi cam kết sẽ mang đến cho quý khách hàng những sản phẩm với chất lượng tốt nhất.
