Cấu tạo chi tiết một trạm cân ô tô hoàn chỉnh

Các trạm cân ô tô hiện nay xuất hiện ngày càng nhiều trên thị trường, tại các nhà máy, công xưởng, ven các trục đường chính nhằm phục vụ nhu cầu cân tải trọng hàng hóa trên các xe chở hàng như xe tải, xe container,…Các trạm cân ô tô được tạo thành bởi những chi tiết mang tính đặc thù để có thể hoàn thành nhiệm vụ cân tải trọng xe.

Trên thị trường mà độ chính xác đang được ưu tiên như hiện nay đã làm xuất hiện rất nhiều các công cụ đo lường, đặc biệt là các công cụ xác định khối lượng xe tải chở hàng, tại Việt Nam cũng đã và đang xuất hiện những công cụ như thế.

Một trong những công cụ đang được sử dụng phổ biến hiện nay và được Tân Phát chúng tôi cung cấp chính là các hệ trạm cân ô tô điện tử. Đây là công cụ đo lường, xác định khối lượng tổng thể của xe tải/xe container chở hàng. Quý khách quan tâm có thể liên hệ với chúng tôi qua số hotline: 0963 966 866 để được tư vấn và hỗ trợ.

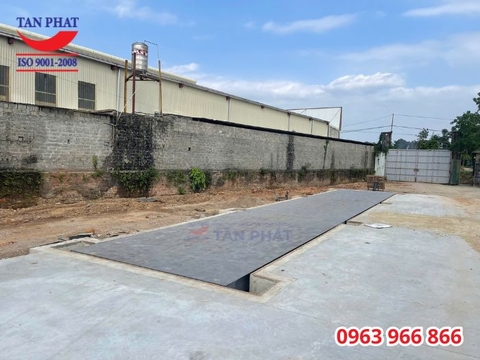

Trạm cân ô tô điện tử Tân Phát lắp đặt tại Thanh Trì, Hà Nội

Hình ảnh mô phỏng cấu tạo chi tiết một trạm cân ô tô điện tử

Về cấu tạo chi tiết, trạm cân ô tô điện tử thường gồm 2 phần chính:

- Phần khung cơ khí (khung bàn cân)

- Phần thiết bị điện

Phần khung cơ khí của trạm cân ô tô điện tử

Phần khung cơ khí (khung bàn cân) của một trạm cân điện tử sẽ được cân nhắc thiết kế, lựa chọn dựa trên các yếu tố về tải trọng tối đa, tầm tài chính của khách hàng, tần suất sử dụng cân, môi trường cân,…Đồng thời, việc lựa cọn bàn cân cũng cần cân nhắc đến chiều dài xe sẽ cân, sẽ càng dài, bàn cân cũng sẽ càng dài.

Khung bàn cân sẽ được làm từ thép U dập, U đúc, I đúc hoặc bê tông cốt thép để có thể chịu được lực lớn tác động.

Thông số kỹ thuật chi tiết của khung bàn cân ô tô điện tử:

- Vật liệu chế tạo: Thép hoặc bê tông cốt thép

- Tải trọng tối đa: 40 tấn, 60 tấn, 80 tấn, 100 tấn, 120 tấn, 150 tấn

- Kích thước bàn cân phổ biến: 10x3m, 12x3m, 16x3m, 18x3m, 21x3m

- Kết cấu dầm chính: U dập hoặc U, I, H đúc

- Bàn cân ô tô điện tử sau khi hoàn thành sẽ được sơn phủ một lớp sơn màu để mang lại tính thẩm mỹ cho cân.

- Số lượng module: 1, 2, 3 thép kết cấu tổ hợp, thép cốt đổ bê tông. Mỗi module sẽ sở hữu 6 dầm dọc + 1 dầm ngang U350/I350,… Dầm cân ô tô sử dụng công nghệ uốn thép chuyên dụng, hiện đại nhất hiện nay và tăng cường liên kết giữa các dầm chính bằng hệ thống gân.

- Độ dày mặt cân: thép 10mm

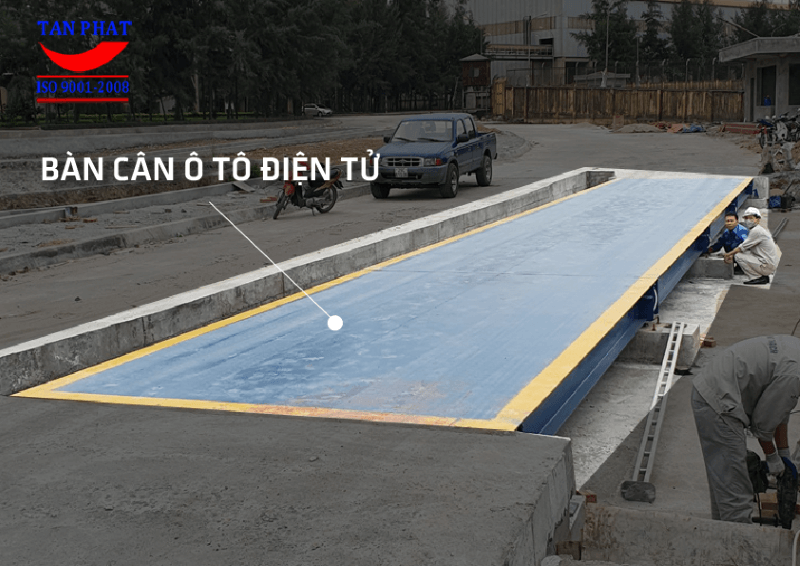

Bàn cân ô tô điện tử 120 tấn

Phần thiết bị điện của trạm cân ô tô điện tử

Nếu khung bàn cân là phần chịu lực chính của một chiếc cân ô tô điện tử thì phần thiết bị điện chính là phần quan trọng cho ra kết quả cân chính xác. Phần thiết bị điện của một cân ô tô điện tử sẽ gồm 3 bộ phận chính:

• Hệ cảm biến lực – Loadcell
• Bộ cộng tín hiệu
• Đầu cân – Bộ hiển thị điều khiển

Trong đó, loadcell và bộ cộng tín hiệu được lắp đặt ngay bên dưới khung bàn cân, còn đầu cân sẽ được đặt trong nhà điều hành trạm cân bên cạnh.

Ngoài 3 bộ phận chính, tùy nhu cầu sử dụng, khách hàng có thể lựa chọn thêm một số bộ phận khác đi kèm để vận hành trạm cân ô tô điện tử như: màn hiển thị ngoài trời cho lái xe thấy số cân, bộ máy tính + máy in cài phần mềm quản lý cân, hệ thống camera giám sát đưa hình ảnh lên phiếu cân, barie, thẻ từ phục vụ cho nhu cầu cân tự động, phần mềm cân cao cấp được lập trình theo nhu cầu của khách hàng,…

Thông số kỹ thuật chi tiết phần thiết bị điện của một trạm cân ô tô điện tử:

Hệ cảm biến lực – Loadcell

- Tín hiệu truyền thông cảm biến: Tín hiệu tương tự (Analog), Tín hiệu số (Digital)

- Kiểu dáng loadcells: Dạng trụ hoặc dạng cầu bi

- Tình trạng: Mới 100%

- Model: QS-D, QS-A, ZSGB, 7082, MB14G, WBK.. Lựa chọn phù hợp với nhu cầu sử dụng.

- Sản xuất bởi: Keli, Amcell, Zemic, Mettler Toledo, CAS, HBM,…

- Nguồn gốc: Trung Quốc, Mỹ, Châu Âu, Hàn Quốc

- Tải trọng: 30-40-50 tấn/chiếc

- Tiêu chuẩn: OIML

- Cấp chính xác: C3

- Tiêu chuẩn cấp bảo vệ: IP65, đảm bảo có thể sử dụng được trong các môi trường có điều kiện công nghiệp khắc nghiệt

- Chất liệu: Thép, hợp kim

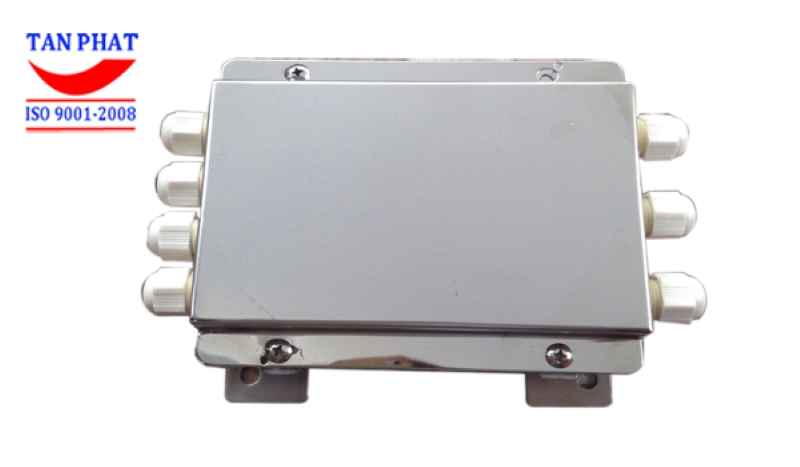

Bộ cộng tín hiệu

Đây là thiết bị có nhiệm vụ nhận tín hiệu từ các loadcell, tổng hợp, chia trung bình để cho ra kết quả cân chuyển đến đầu cân hiển thị.

- Model: JXHG

- Tình trạng: Mới 100%

- Hãng sản xuất: Keli, Mettler Toledo, CAS, HBM,…

- Xuất xứ: Trung Quốc, Mỹ, Châu Âu, Hàn Quốc

- Chức năng chính: Phối hợp điện áp từ các cảm biến trọng lượng (loadcells) đưa về đầu cân

- Số lượng đầu vào tín hiệu của bộ cộng sẽ phụ thuộc vào số lượng cảm biến của trạm cân ô tô

- Chất liệu vỏ: Hợp kim, inox, thép

Đầu cân – Bộ hiển thị điều khiến

Đây là bộ phận nhận tín hiệu từ bộ cộng và hiển thị kết quả cân trọng lượng chính xác của xe chở hàng cần cân.

- Model: D2008FA, XK3118K8A, IND,…

- Hãng sản xuất: Keli, Mettler Toledo, CAS, HBM,…

- Xuất xứ: Trung Quốc, Mỹ, Châu Âu (EU), Hàn Quốc

- Bước nhảy cân: 10 kg (đối với cân ô tô 60 tấn, 80 tấn), 20kg (đối với cân 100 tấn, 120 tấn, 150 tấn)

- Lắp đặt: Đầu cân ô tô điện tử được lắp đặt theo bộ tín hiệu truyền thông

- Nguồn cấp điện: 220V. Đầu cân ô tô điện tử có thể sử dụng pin lưu điện hoặc không sử dụng

- Thiết kế chức năng: Thiết kế đa chức năng, dễ dàng điều khiển

- Kiểm định chất lượng bởi cục đo lường

Ngoài ra, trạm cân ô tô điện tử còn được cấu tạo bởi một số thành phần phụ khác theo nhu cầu của khách hàng.

Màn hiển thị phụ ngoài trời

Đây là màn hiển thị lắp đặt bên ngoài nhà cân, hiển thị kết quả cân cho tài xế ngồi trong xe ô tô khi cân vẫn có thể nhìn thấy mà không cần đi vào nhà cân.

- Model: DPM-5

- Tình trạng: Mới 100%

- Bảng led 6 số

- Tốc độ baud: 1.200 đến 38.400

- Kích thước: 600mm x 200mm x 150mm

- Chiều cao chữ số: 100mm

- Hãng sản xuất: Keli, Mettler Toledo

- Xuất xứ: Trung Quốc, Mỹ

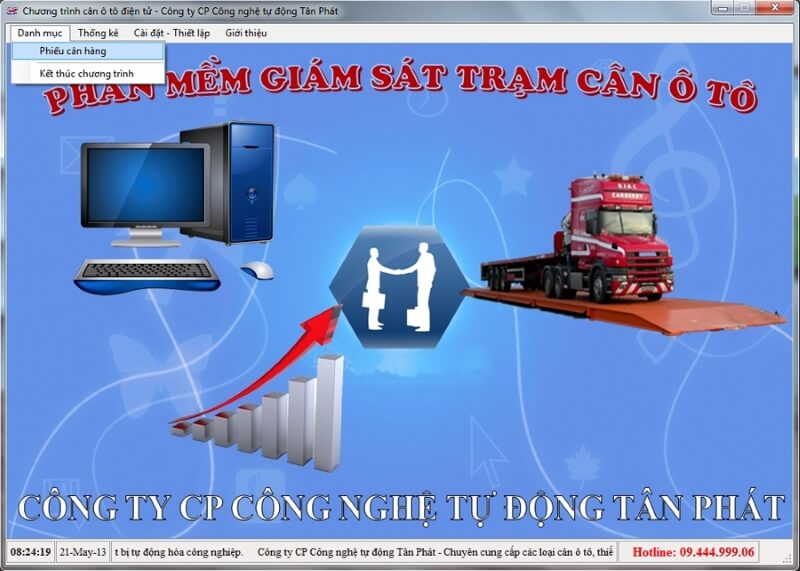

Phần mềm quản lý trạm cân ô tô điện tử

- Giao diện: Đơn giản

- Phông chữ: Tiếng Việt

- Đa dạng mẫu sản phẩm, báo cáo, mẫu phiếu cân theo yêu cầu của khách

- Lập trình phù hợp với đa dạng đối tượng khách hàng, ngành nghề

- Chức năng: In phiếu cân cho từng mã cân, cho phép ghi lại biển số xe, tên khách hàng, trọng lượng, thời gian

- Thống kê chi tiết hàng hóa theo từng mã hàng

- Cho phép tìm kiếm nhanh biển số và các số liệu liên quan của những xe đã từng vào cân thông qua chức năng tìm kiếm.

Hệ thống máy tính, máy in

Hệ thống máy tính, máy in chính là nơi cài đặt phần mềm quản lý trạm cân ô tô điện tử. Đồng thời cũng là nơi lưu trữ thông tin dữ liệu cân, thông tin số liệu. Toàn bộ phần danh mục này do khách hàng mua hoặc yêu cầu Tân Phát cung cấp riêng.

Bên cạnh đó, trạm cân ô tô điện tử còn có thể có camera giám sát, barie, thẻ từ, bộ lưu điện, chống sét lan truyền, chuông báo,…Những bộ phận này hoàn toàn do khách hàng yêu cầu bổ sung riêng nếu có nhu cầu lắp đặt.

Công ty Cổ phần Công nghệ Tự động Tân Phát với nhiều năm kinh nghiệm trong sản xuất và lắp đặt các hệ trạm cân ô tô điện tử trên khắp cả nước tự tin mang đến cho quý khách hàng những sản phẩm chất lượng nhất. Bên cạnh những trạm cân tiêu chuẩn (cân ô tô 60 tấn, cân ô tô 80 tấn, cân ô tô 100 tấn, cân ô tô 120 tấn, cân ô tô 150 tấn), chúng tôi nhận lắp đặt các trạm cân theo nhu cầu riêng của từng khách hàng.

Quý khách quan tâm có thể liên hệ với chúng tôi qua số hotline: 0963 966 866 để được hỗ trợ và tư vấn. Hoặc đặt mua ngay tại “Cân ô tô điện tử Tân Phát”.
