Cân ô tô 20 Tấn

Còn hàng

CÂN Ô TÔ ĐIỆN TỬ 20 TẤN

Tải trọng tối đa 20 tấn
Kích thước 10x3m, 7x3m, 6x3m
Kiểu lắp đặt Kiểu nổi, kiểu chìm, nửa nổi nửa chìm
Chất liệu cấu tạo Thép U đúc, U dập, I đúc, Bê tông cốt thép
Tín hiệu điều khiển Digital, Analog
Bảo hành 18 - 24 tháng

Cân sử dụng tín hiệu truyền thông số (digital). Hệ cân điện tử có kích thước phù hợp với các dòng xe khác nhau, nhu cầu cân khác nhau.

Cân ô tô 20 tấn - Cân ô tô điện tử Tân Phát

Tân Phát kính chào quý khách!

Quý khách hàng đang có nhu cầu tìm hiểu và lắp đặt trạm cân ô tô điện tử 20 tấn? Hãy liên hệ ngay với chúng tôi theo số điện thoại 0963 966 866 để được cung cấp những thông tin mới nhất về cân ô tô 20 tấn.

Đi đầu trong lĩnh vực sản xuất, cung cấp, lắp đặt, nâng cấp bảo dưỡng trạm cân ô tô điện tử. Toàn bộ các hệ thống trạm cân do Tân Phát cung cấp đều đảm bảo tiêu chuẩn chất lượng đo lường quốc tế. Sản xuất cầu cân ô tô dựa trên công nghệ mới nhất.

Cân 20 tấn là mức tải trọng rất phù hợp trong các nhà máy sản xuất, cung cấp giấy, phụ kiện, các bến cảng, bãi răm, nơi cấp nguồn liệu, hay trong các nhà kho, khu công nghiệp nhẹ, nhu cầu vân hàng hóa có khối lượng không lớn. Ngoài việc phục vụ cân xe thì cân ô tô 20 tấn cũng phục vụ chính cho việc cân hàng hóa trong nhà máy.

MỤC LỤC

 1. Thông số kỹ thuật cơ bản của trạm cân ô tô 20 tấn

 2. Thành phần cấu tạo và thông số kỹ thuật chi tiết

    2.1. Bàn cân - Cầu cân

    2.2. Cảm biến lực - Loadcell

    2.3. Đầu cân - Bộ chỉ thị đều khiển

    2.4. Bộ cộng tín hiệu

    2.5. Màn hiển thị phụ

    2.6. Phần mềm quản lý

    2.7. Máy tính, máy in

    2.8. Kiểm định chất lượng

    2.9. Móng cân - Nhà điều hành

    2.10. Các thiết bị phụ kiện, hạng mục khác

 3. Kết cấu, chất liệu bàn cân

 4. Quy cách lắp đặt cầu cân

 5. Sơ đồ lắp đặt hoàn thiện trạm cân ô tô điện tử

Thông số kỹ thuật cơ bản trạm cân ô tô 20 tấn Tân Phát

 Tên loại trạm  Cân ô tô 20 tấn
 Hãng sản xuất  Tân Phát
 Bước nhảy  5kg, 10kg, 20kg
 Tải trọng tối đa (Vmax)  20 tấn ( 20000kg)
 Tải trọng tối thiểu (Vmin)  40kg
 Cấp độ chính xác (accuracy class)  C3
 Kích thước bàn cân phổ thông  5m x 3m, 6m x 3m, 10m x 3m, 12m x 3m
 Chất liệu cấu thành bàn cân ô tô 20 tấn  Bàn cân sắt hoặc bàn cân bê tông
 Phương thước cảm biến  Cảm biến lực tín hiệu tương tự (analog) hoặc tín hiệu số (digital)
 Quá tải an toàn (safe load limit)  140 %FS
 Quá tải phá hủy ( Breaking load )  200%FS

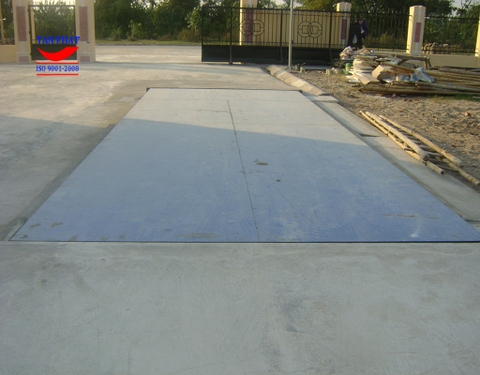

Hình ảnh bàn cân ô tô 20 tấn do Tân Phát sản xuất và giám sát lắp đặt

Hình ảnh bàn cân ô tô 20 tấn do Tân Phát sản xuất và giám sát lắp đặt

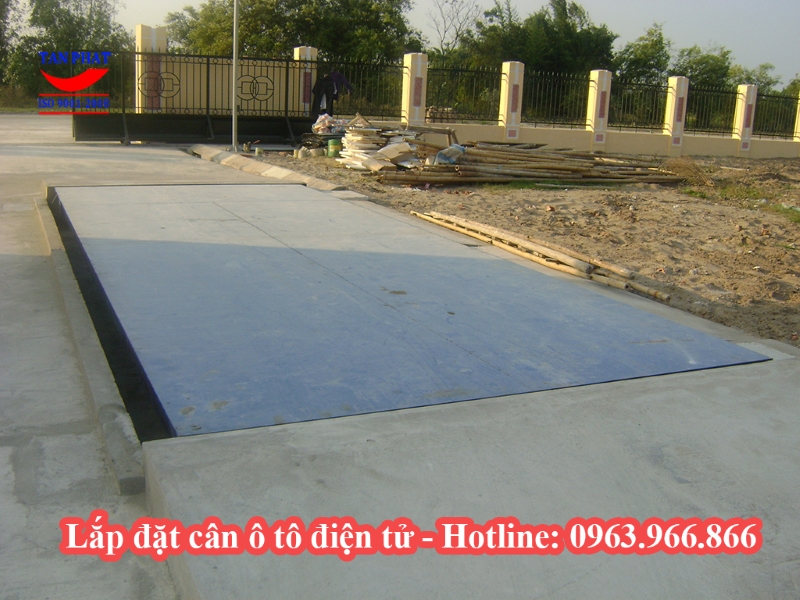

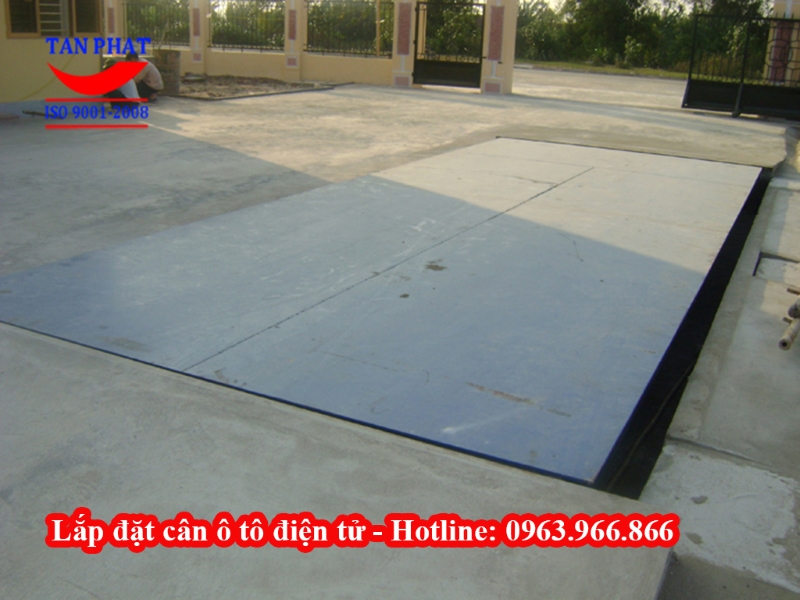

trạm cân 20 tấn cung cấp tại Phú Thọ với kích thước 6 mét chiều dài, thiết kế kiểu chìm. Cân được cung cấp lắp đặt tháng 1/2008.

Cầu cân ô tô 20 tấn được lắp đặt, sản xuất bởi công ty Tân Phát. Cân ô tô điện tử 20 tấn có đủ các chức năng như các trạm cân 40, 60, 80 tấn,... Ảnh trên là trạm cân 20 tấn cung cấp tại Phú Thọ với kích thước 6 mét chiều dài, thiết kế kiểu chìm. Cân được cung cấp lắp đặt tháng 1/2008.

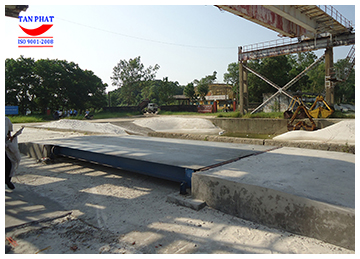

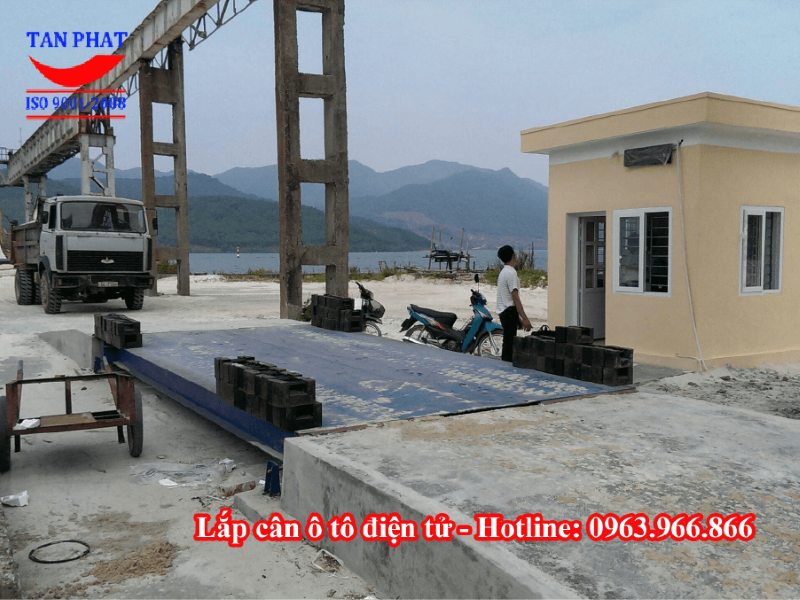

Cầu cân ô tô 20 tấn được cung cấp lắp đặt tại Quảng Ninh. Cân đã được lắp đặt và hoàn thiện từ năm 2013. Cân sử dụng hệ tín hiệu cảm biến analog, cảm biến, thiết bị tương tự.

Cầu cân ô tô 20 tấn được cung cấp lắp đặt tại Quảng Ninh. Cân đã được lắp đặt và hoàn thiện từ năm 2013. Cân sử dụng hệ tín hiệu cảm biến analog, cảm biến, thiết bị tương tự.

Khi lắp đặt cân ô tô điện tử tại Tân Phát, quý khách hàng hoàn toàn yên tâm rằng các trạm cân ô tô đều đạt chuẩn kỹ thuật theo tiêu chuẩn đo lường quốc tế, tiêu chuẩn bảo vệ an toàn cấp độ C3 thế giới. Cân 20 tấn do Tân Phát sản xuất cũng đạt được độ chính xác, mức khối lượng chuẩn theo kiểm định chất lượng từ cục đo lường.

Cấu tạo và thông số kỹ thuật chi tiết cân ô tô 20 tấn

Bàn cân - Cầu cân

- Vật liệu chế tạo: Thép hoặc bê tông cốt thép.
- Mới 100%
- Sản xuất tại: Nhà máy Tân Phát
- Mức cân tối đa: 20 tấn.
- Kích thước bàn cân phổ biến: 6x3m, 5x3m, 10x3m.
- Kết cấu dầm chính: U dập hoặc I, U, H đúc.
- Bàn cân được sơn chống oxi hoá và sơn phủ bằng sơn màu đảm bảo tính thẩm mỹ cho cân.
- Số lượng module: 01, 02, 03 thép kết cấu tổ hợp, thép cốt đổ bê tông.
- Độ dày mặt cân: thép 10mm
- Mỗi module có 06 dầm dọc + 01 dầm ngang U300, I300,... . dầm cân sử dụng công nghệ uốn thép chuyên dụng mới nhất và tiên tiến nhất hiện nay và các gân tăng cường liên kết giữa các dầm chính.

Loadcell - Hệ cảm biến lực

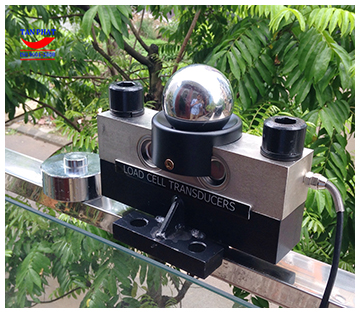

Loadcell cảm biến lực QSA

- Tín hiệu truyền thông cảm biến: Tín hiệu số (Digital) hoặc tín hiệu tương tự (Analog)
- Kiểu loadcell: Cầu bi hoặc dạng trụ.
- Mới 100%
- Model: QS-D, QS-A, ZSGB, 7082, MB14G, WBK.. tư vấn lựa chọn phù hợp.
- Hãng sản xuất: KELI- Amcell -ZEMIC- Mettler Toledo- CAS- HBM...
- Xuất sứ: Trung Quốc - USA – EU - Hàn Quốc
- Tải trọng: 20 - 30 - 40T/cái
- Tiêu chuẩn: OIML
- Cấp chính xác : C3
- Tiêu chuẩn cấp bảo vệ: IP65 đảm bảo sử dụng trong các môi trường điều kiện công nghiệp khắc nghiệt.
- Chất liệu cấu tạo: thép, hợp kim

Đầu cân - Bộ chỉ thị đều khiển

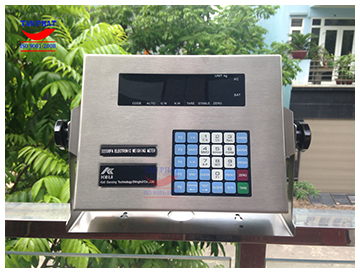

Đầu cân hiển thị cân ô tô

- Modell: D2008FA, XK3118K8A, IND....
- Hãng sản xuất: KELI - Mettler Toledo- CAS- HBM ...
- Xuất sứ: Trung Quốc - USA – EU – Hàn Quốc
- Đa chức năng: kết nối máy tính, máy in
- Bước nhảy cân: 10kg
- Đầu cân được lắp đặt theo bộ tín hiệu truyền thông.
- Nguồn cấp điện 220V. Có sử dụng Pin lưu điện hoặc không.
- Thiết kế chức năng: đa chức năng, điều khiển dễ dàng.
- Đi kèm bộ tài liệu hướng dẫn sử dụng.
- Kiểm định chất lượng bởi cục đo lường.

Bộ cộng tín hiệu

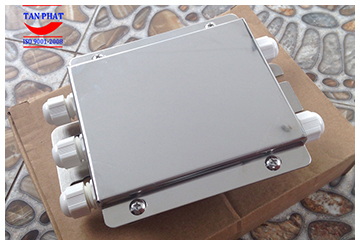

Bộ cộng tín hiệu loadcell 4, 6, 8 cổng

- Model: JXHG
- Mới 100%
- Hãng sản xuất: KELI - Mettler Toledo- CAS- HBM ...
-  Xuất sứ: Trung Quốc - USA – EU – Hàn Quốc
- Chức năng: phối hợp điện áp từ các cảm biến trọng lượng, đưa về đầu cân.
- Số lượng đầu vào tín hiệu phụ thuộc vào số lượng cảm biến lực cho trạm.
- Thiết kế vỏ hợp kim, inox, hoặc thép phù hợp cho các môi trường công nghiệp.

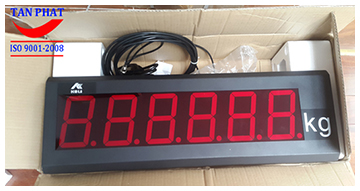

Màn hiển thị phụ

màn hiển thị led ngoài trời

- Model: DPM-5
- Mới 100%
- Bảng LED 6 số
- Kích thước: 83x35cm
- Màn hình hiển thị sáng rõ, dễ đọc.
- Thiết bị đạt tiêu chuẩn quốc tế OIML.
- Chuẩn giao tiếp RS232C .
- Tốc độ baud từ 1.200 đến 38.400
- Chữ số cao: 100mm

- Hãng sản xuất: KELI- Mettler Toledo
- Xuất xứ: Trung Quốc - USA

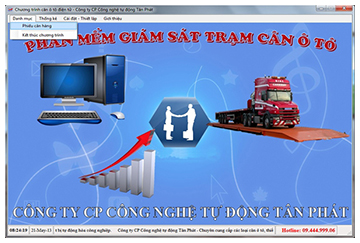

Phần mềm quản lý trạm cân 80 tấn

Phần mềm quản lý, giám sát trạm cân ô tô điện tử- Giao diện đơn giản, sử dụng phông chữ tiếng Việt cho phép người vận hành trạm cân dễ dàng.
- Phần mềm đa dạng sản phẩm, mẫu báo cáo, mẫu phiếu cân theo yêu cầu của khách
- Lập trình phù hợp cho mọi đối tượng khách hàng, ngành nghề của quý khách.
- Chức năng in phiếu cân cho từng mã cân, phần mềm cho phép ghi lại biển số xe, tên khách hàng, trọng lượng, thời gian.
- Thống kê chi tiết hàng hóa theo từng mã hàng:
- Phần mềm của chúng tôi có thể đáp ứng mọi nhu cầu của khách hàng.
- Chức năng tìm kiếm cho phép tìm nhanh biển số và các số liệu liên quan của những xe đã từng vào cân.

Máy tính, máy in

- Phần hệ thống lưu trữ thông tin dữ liệu cân, thông tin số liệu. Toàn bộ phần danh mục này do khách hàng mua hoặc yêu cầu riêng tới công ty Tân Phát cung cấp.

Kiểm định chất lượng

  • Kiểm định bằng phương pháp quả chuẩn tĩnh
  • Theo tiêu chuẩn đo lường chất lượng Việt Nam

Móng cân, Nhà điều hành

  • Hạng mục này khách hàng tự thi công để giảm chi phí và thuận tiện.
  • Công ty Tân Phát cung cấp bản vẽ thiết kế và hướng dẫn khách hàng thi công.

Các thiết bị phụ kiện, hạng mục khác

  • Bộ lưu điện, chống sét lan truyền, chuông báo. Toàn bộ phần này quý khách yêu cầu bổ sung riêng,

Kết cấu chất liệu bàn cân

  • Bàn cân ô tô 20 tấn được chia thành các loại cầu với chất liệu sau: Cầu cân được làm từ chất liệu thép U dập, cầu cân dùng thép U đúc, cầu cân dùng thép I đúc và cầu cân ô tô bê tông cốt thép. Trong đó, phổ biến hơn cả là cầu thép loại U và I. Với chi phí rẻ, vận chuyển, nâng cấp dễ dàng, loại cầu cân ô tô này được đông đảo khách hàng lựa chọn.
  • Về kích thước tổng thể bàn cân, trạm cân 20 tấn sở hữu các kích thước: 6m*3m, 10m*3m, 12m*3m. Tùy vào nhu cầu cân xe từ đơn vị khách hàng mà chúng tôi tư vấn khách hàng lựa chọn sao cho phù hợp nhất.

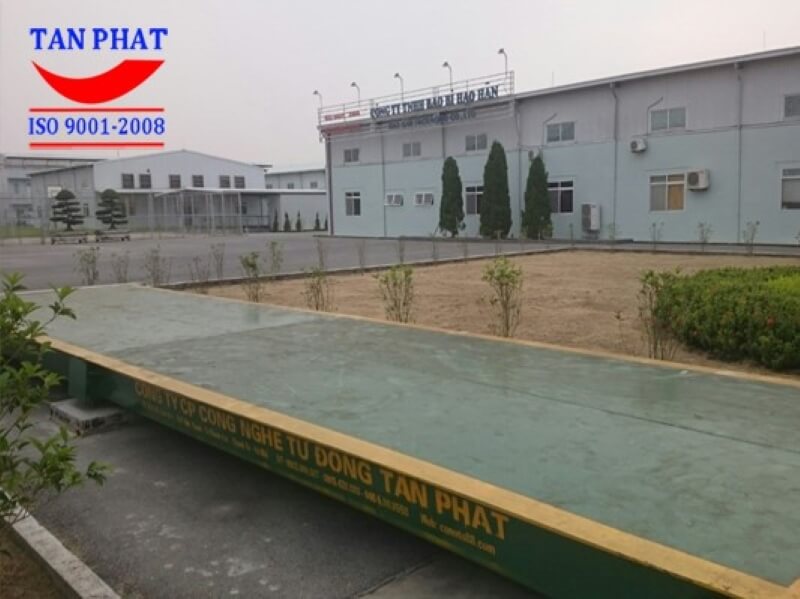

Hình ảnh một cầu cân ô tô điện tử kết cấu thép U300 dập. Cầu cân được ứng dụng phổ thông nhất hiện nay.

Hình ảnh một cầu cân ô tô điện tử kết cấu thép U300 dập. Cầu cân được ứng dụng phổ thông nhất hiện nay.

Quy cách kiểu dáng lắp đặt cầu cân

Về hình thức lắp đặt, cũng giống như trạm cân 40 tấn, 60 tấn, 80 tấn,...cầu cân ô tô 20 tấn sẽ được chia ra làm 3 loại;

  • Lắp đặt theo kiểu nổi: Cầu cân ô tô lắp đặt nổi là hình thức lắp đặt tốt nhất cho quá trình sử dụng lâu dài. Cân đảm bảo hoạt động ổn định, công tác bảo trì, bảo dưỡng, sửa chữa cân diễn ra thuận tiện, dễ dàng. Việc đảm bảo an toàn cho cân không bị ngập nước cũng an toàn hơn so với hai mẫu thiết kế còn lại.

  • Lắp đặt theo kiểu chìm: Sử dụng cân chìm sẽ giúp doanh nghiệp tiết kiệm không gian nhà máy, đối với những đơn vị có diện tích lắp đặt hẹp. Tuy nhiên, về lâu dài, cân cần bảo dưỡng và bảo vệ trước các loại côn trùng như chuột bọ phá hoại thiết bị cân. Việc đảm bảo thoát nước tại vị trí lắp đtặ cân là tuyệt đối. Ngoài ra, quy trình bảo dưỡng cân cũng có những khó khăn nhất định.

  • Lắp đặt kiểu nửa nổi nửa chìm: Loại cân nửa nổi nửa chìm phần nào khắc phục được những nhược điểm của hai dòng cân trên, nhưng không phải hoàn hảo.

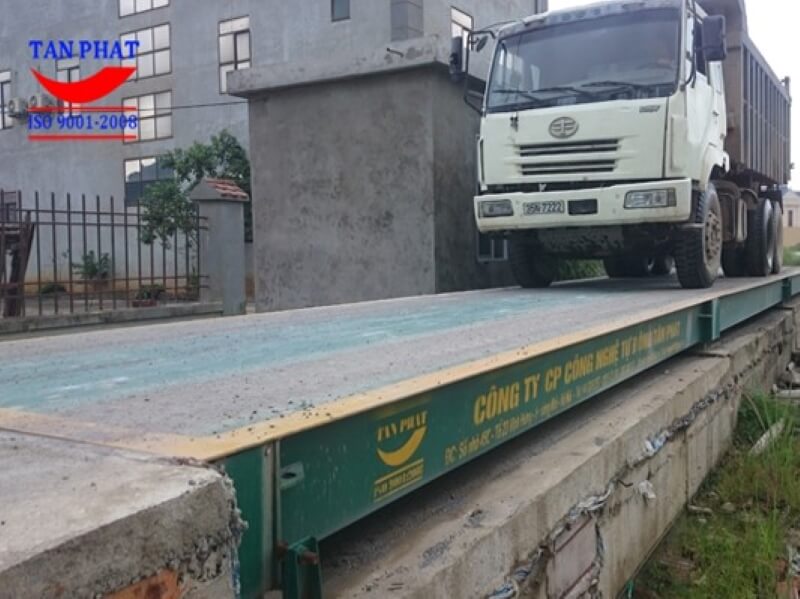

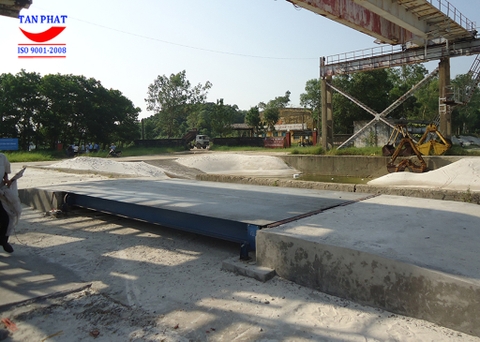

Trạm cân ô tô kiểu nổi là lựa chọn tuyệt vời cho quá trình lâu dài, nó sẽ đảm bảo không bị ngập nước, chuột bọ hay những vấn đề thiên nhiên khác.

Trạm cân ô tô kiểu nổi là lựa chọn tuyệt vời cho quá trình lâu dài, nó sẽ đảm bảo không bị ngập nước, chuột bọ hay những vấn đề thiên nhiên khác.

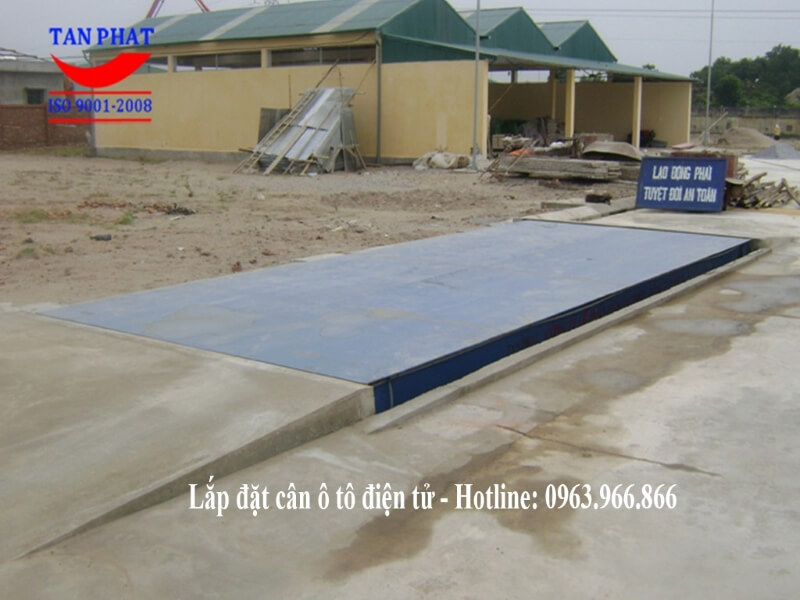

Cầu cân ô tô lắp đặt kiểu nửa nổi nửa chìm được triển khai lắp đặt bởi công ty Tân Phát

Cầu cân ô tô lắp đặt kiểu nửa nổi nửa chìm được triển khai lắp đặt bởi công ty Tân Phát. Cầu cân khắc phục nhược điểm về thẩm mỹ của cân nổi, khắc phục phần khó khăn trong khâu bảo dưỡng của cân chìm.

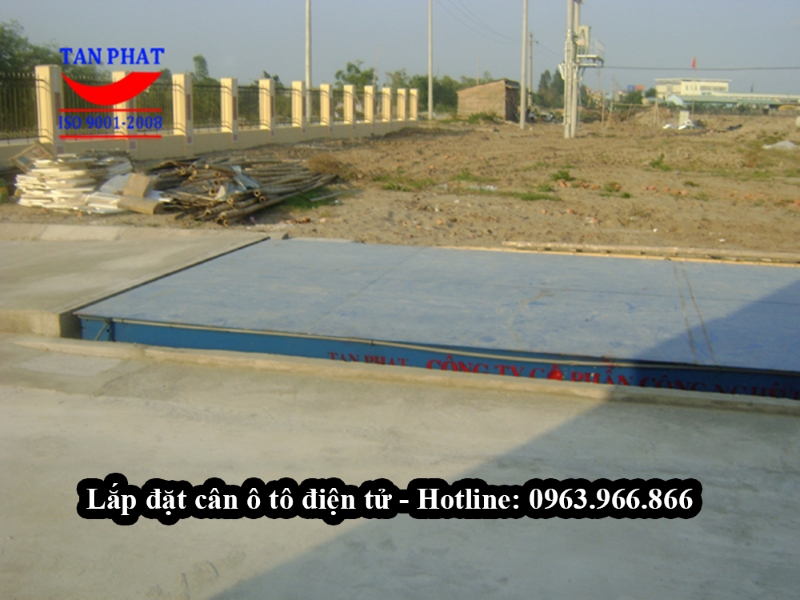

Cầu cân được thiết kế kiểu chìm đảm phù hợp hơn so cân kiểu nổi cho không gian lắp đặt tại nhà máy.

Cầu cân được thiết kế kiểu chìm đảm phù hợp hơn so cân kiểu nổi cho không gian lắp đặt tại nhà máy.

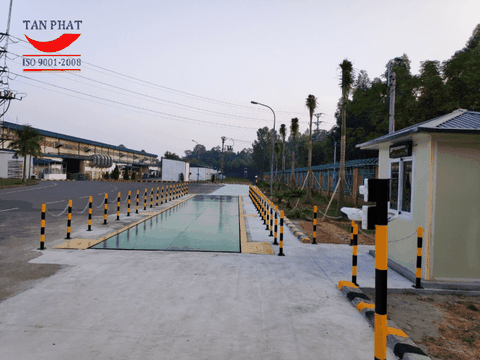

Sơ đồ lắp đặt hoàn thiện trạm cân ô tô điện tử

Hệ thống thiết bị cân ô tô cơ bản

Hệ thống thiết bị cân ô tô cơ bản

Với đội ngũ cán bộ kỹ thuật có trình độ chuyên môn cao, nhiều kinh nghiệm trong lĩnh vực tự động hóa, cân điện tử các loại, hệ thống điện, cơ khí chế tạo chúng tôi luôn mang lại cho khách hàng sự hài lòng khi tư vấn đầu tư, dịch vụ kĩ thuật. Thành công có được như ngày hôm nay là nhờ các trạm cân do Tân Phát lắp đặt đều đảm bảo: Chúng tôi luôn đảm bảo chất lượng sản phẩm cung cấp tới tay khách hàng là tốt nhất. Dịch vụ bảo hành dài lâu cho khách hàng, đảm bảo sự vận hành liên tục và thông suốt cho trạm cân.
